Руководство для технического персонала

13

1

–

регулятор расхода воды;

2

–

регулятор расхода газа;

3

–

переключатель режимов

«зима

-

лето»

4

–

узел водогазовый;

5

–

горелка;

6

–

штуцер подвода холодной

воды;

7

–

штуцер подвода газа;

8

–

штуцер отвода горячей

воды;

9

–

газоотводящее устройство;

10

–

свеча;

11

–

датчик наличия пламени;

12

–

теплообменник;

13

–

клапан электромагнитный;

14

–

отсек батарейный;

15

–

блок управления электрон-

ный;

16

–

термореле (датчик наличия

тяги);

17

–

микровыключатель (датчик

протока воды);

18

–

датчик температуры воды;

19

–

термореле (датчик перегрева

воды);

20

–

пробка для слива воды;

21

–

задняя стенка.

1

–

регулятор расхода воды;

2

–

регулятор расхода газа;

3

–

дисплей температуры воды;

4

–

узел водогазовый;

5

–

горелка;

6

–

вход холодной воды;

7

–

вход газа;

8

–

выход горячей воды;

9

–

газоотводящее устройство;

10

–

свеча;

11

–

датчик наличия пламени;

12

–

теплообменник;

13

–

клапан электромагнитный;

14

–

отсек батарейный;

15

–

блок управления электрон-

ный;

16

–

термореле (датчик наличия

тяги);

17

–

микровыключатель

(датчик

протока воды)

;

18

–

датчик температуры воды;

19

–

термореле (датчик перегрева

воды);

20

–

пробка для слива воды;

21

–

выход газа на горелку.

22

–

узел водяной;

23

–

фильтр водяной;

24

–

выход воды на теплообменник;

25

–

мембрана;

26

–

клапан газовый;

27

–

узел газовый;

28

–

фильтр газовый;

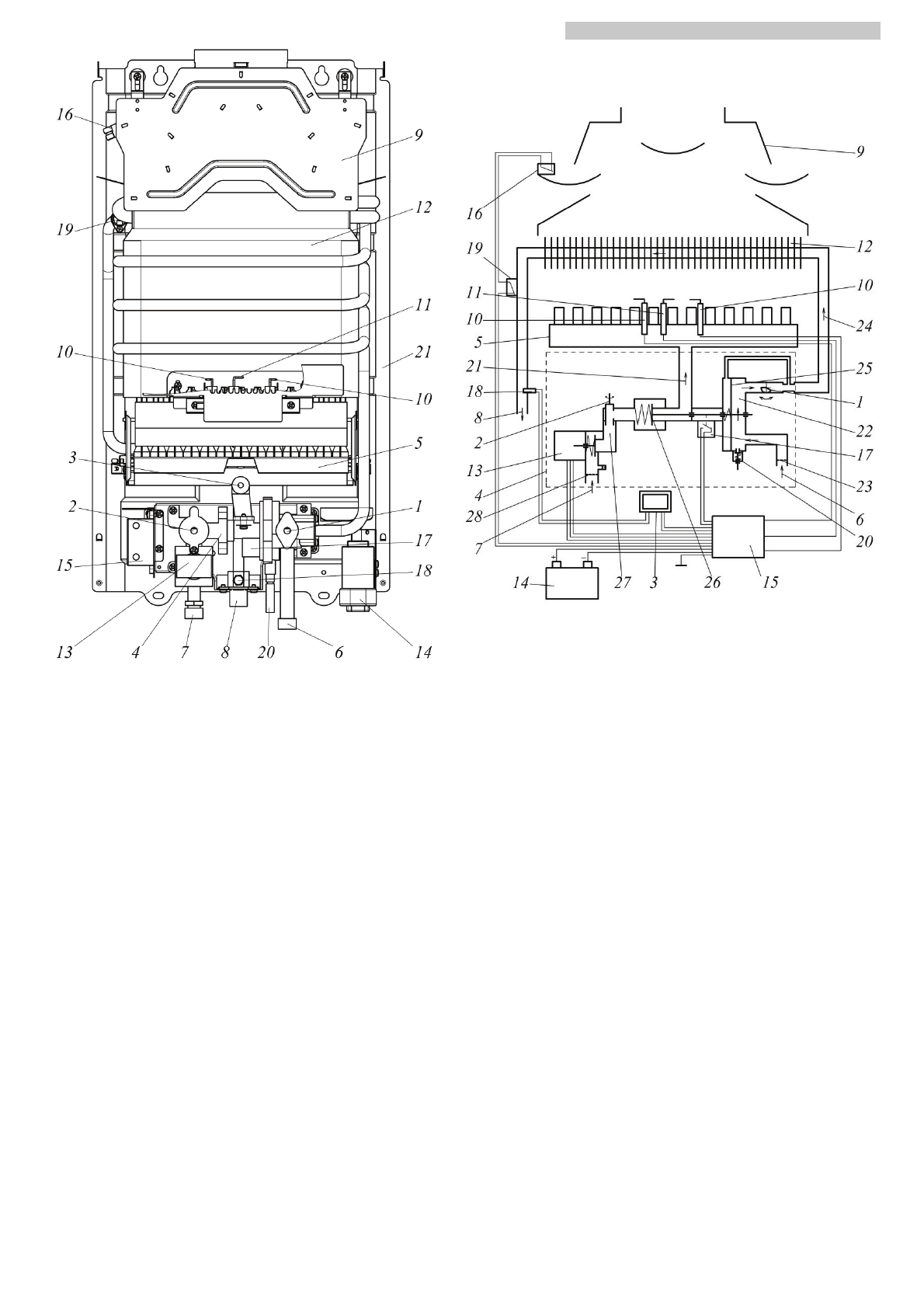

Рис.

9

. Вид аппарата без облицовки

Рис.

10

. Функциональная схема аппарата
