Инструкция по монтажу и сервисному обслуживанию для специалистов

6

в)

открыть газовый кран на входе в аппарат и проверить подключение дифманометра на герметичность;

г)

включить аппарат и установить режим максимальной тепловой мощности

.

д)

определить  по  дифманометру  давление  газа,  которое  должно  соответствовать  давлению,  указанному  в

разделе

9;

После проведения замеров следует:

а)

выключить аппарат и закрыть газовый кран на входе в аппарат;

б)

отключить дифманометр и завернуть до упора винт в штуцере;

в)

открыть газовый кран на входе в аппарат и проверить штуцер на герметичность.

2.9.

ПЕРЕНАЛАДКА АППАРАТА НА ДРУГОЙ ВИД И ДАВЛЕНИЕ ГАЗА

2.9.1.

Переналадка  аппарата  на  другой  вид  или  давление  газа  должна  осуществляться  специализированной  сервисной

организацией. Для переналадки необходимо использовать только фирменный комплект деталей.

2.9.2.

Для  переналадки  аппарата

на  другой  вид  или  давление  газа  необходимо  заменить  коллектор  в  сборе  (поз.5

таблицы

4

приложения

I

) на другой с соплами диаметр отверстий которых соответствует указанным в таблице 1 для вида и давления газа, на

котором будет работать аппарат. Перед проведением переналадки необходимо выключить аппарат и перекрыть запорный газовый

кран.

2.9.3.

После переналадки необходимо проверить герметичность соединений (см. п. 2.4.6).

2.9.4.

Вид и давление газа, на которые перенастроен аппарат, необходимо указать в разделе 9 настоящей инструкции

(с указанием

организации, выполнившей перенастройку, и даты) и на маркировочной табличке аппарата.

3.

УСТРОЙСТВО И УПРАВЛЕНИЕ РАБОТОЙ АППАРАТА

3.1.

УСТРОЙСТВО АППАРАТА

3.1.1.

Аппарат настенного типа «NEVA

 4510T

» или «NEVA

4512Т» (рис.

1) имеет прямоугольную

форму, образуемую несъемной

верхней и съёмными передней, боковыми и нижней панелями.

На лицевой стороне аппарата расположены: ручка регулировки

расхода воды

1, ручка регулировки расхода газа

2 и смотровое окно

5 для наблюдения за пламенем горелки, дисплей

для контроля

температуры нагрева воды.

3.1.2.

Назначение основных узлов и составных частей аппарата (рис.

 4):

1 -

регулятор расхода воды;

2 -

регулятор расхода газа;

3 -

панель нижняя;

4 -

узел водогазовый;

5 -

горелка;

6 -

штуцер подвода холодной воды;

7 -

штуцер подвода газа;

8 -

штуцер

отвода горячей воды;

9 -

газоотводящее устройство;

10 -

свеча розжига;

11 -

свеча ионизации

12 -

теплообменник

13 -

клапан электромагнитный

14 -

блок управления электронный

15 -

датчик тяги (прессостат)

16 -

вентилятор

17 -

датчик протока

(микровыключатель)

18 -

датчик температуры воды

19 -

датчик перегрева воды

(термореле)

20 -

клапан сброса давления.

21 -

штуцер замера давления

газа

22 -

кронштейн крепежный

23 -

пробка для слива воды.

1 -

регулятор расхода воды;

2 -

регулятор расхода газа;

3 -

дисплей;

4 -

узел водогазовый;

5 -

горелка;

6 -

вход холодной воды;

7 -

вход газа;

8 -

выход горячей воды;

9 -

газоотводящее устройство;

10 -

свеча

розжига

;

11 -

датчик наличия пламени

12 -

теплообменник;

13 -

клапан электромагнитный;

14 -

вентилятор

15 -

блок управления электронный;

16 -

прессостат

;

17 -

микровыключатель;

18 -

датчик температуры воды;

19 -

термореле (датчик перегрева

воды);

20 -

пробка для слива воды;

21 -

штуцер

для

замера давления

газа;

22 -

узел водяной;

23 -

фильтр водяной;

24 -

выход воды на

теплообменник;

25 -

мембрана;

26 -

клапан газовый;

27 -

узел газовый;

28 -

фильтр газовый;

29 -

выход газа на горелку;

30 -

клапан сброса давления;

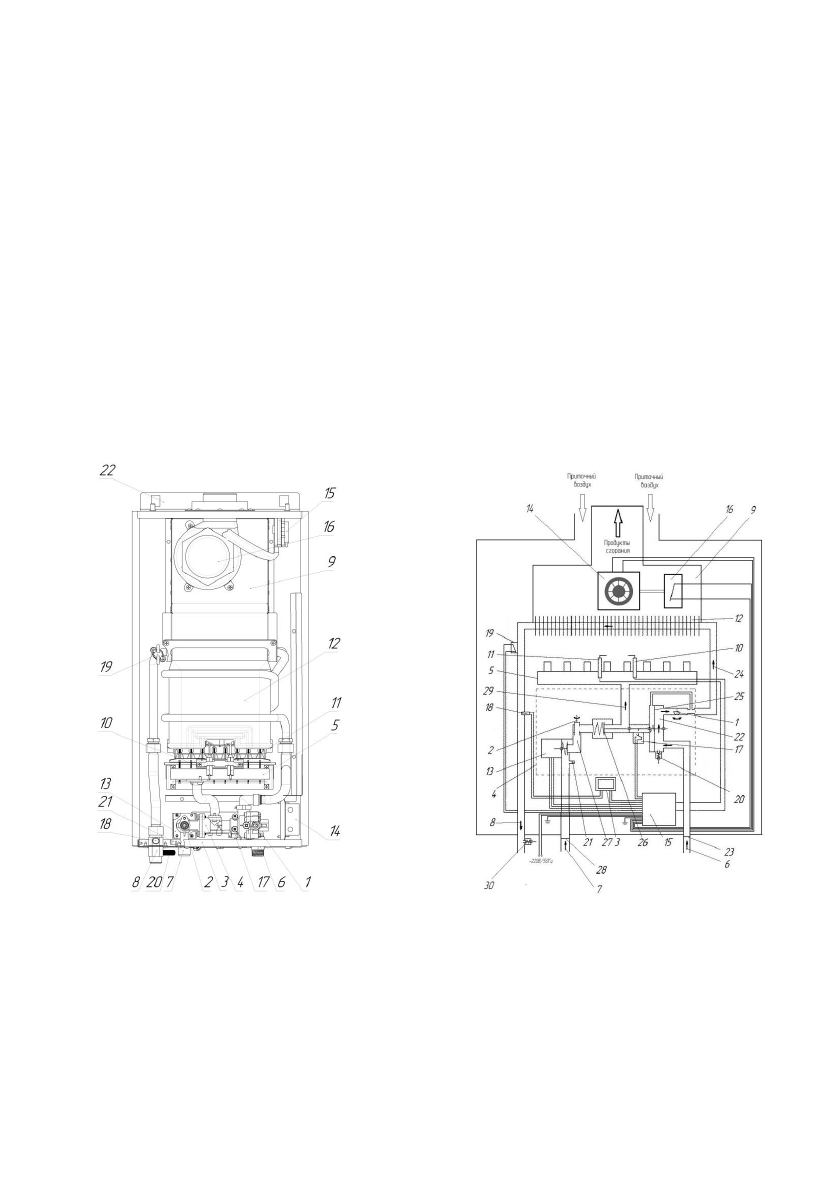

Рисунок 4. Основные узлы аппарата.

Рисунок 5. Функциональная схема аппарата.
