Габаритные и присоединительные размеры аппарата; Рисунок - Neva 4510М 29722 - Инструкция по эксплуатации - Страница 3

Инструкция по монтажу и сервисному обслуживанию для специалистов

3

1.3.

Габаритные и присоединительные размеры аппарата

а

) Neva-4510

М

, Neva-4511

б

) Neva 4513

М

1

–

ручка регулировки расхода

воды;

2

–

ручка регулировки расхода газа;

3

–

накладка;

4

–

облицовка;

5

–

смотровое окно;

6

–

штуцер подвода холодной воды, резьба

 G 1/2;

7

–

штуцер подвода газа, резьба

 G 1/2;

8

–

штуцер отвода горячей воды, резьба G

 1/2;

9

–

газоотводящее устройство;

10

–

монтажные отверстия;

11

–

пробка для слива воды;

12

–

батарейный отсек.

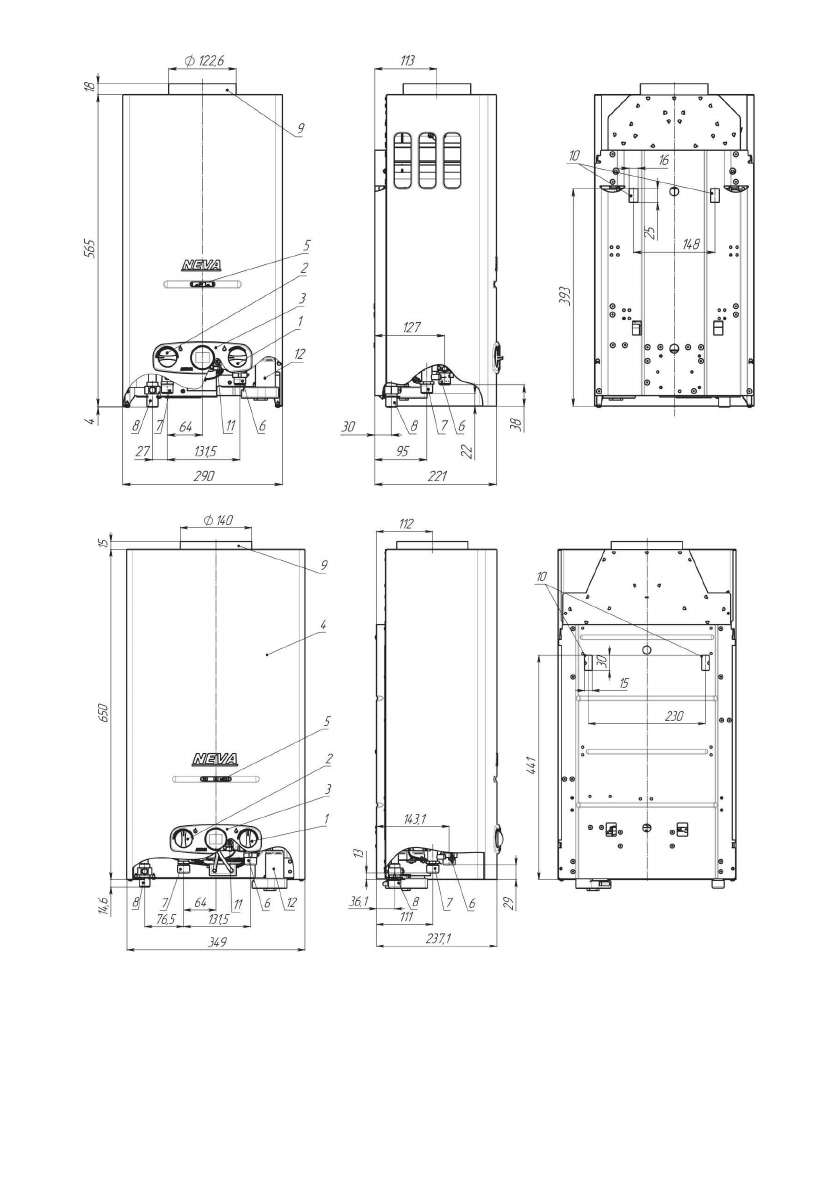

Рисунок

 1

. Габаритные и присоединительные размеры
