9

водяной системы.

    2.3.4 Перед подключением водонагревателя к водопроводной сети необходимо слить
воду  из  напорного  трубопровода  для  предотвращения  возможного  нежелательного
попадания в аппарат грязи и отложений при первом его включении.

2.3.5  После  подсоединения  трубопроводов  к  аппарату  необходимо  проверить
герметичность  мест  соединений,  предварительно  заполнив  внутренние  полости
трубопровода  аппарата  водой.  Проверка  герметичности  производится  открытием
запорного  вентиля  холодной  воды  (при  закрытых  водоразборных  кранах).

Течь  в

местах соединений не допускается

!

   2.3.6 Правила монтажа аппарата при помощи гибких шлангов

Гибкие рукава, применяемые для подключения газа и воды должны иметь сертификат

соответствия,  где  должны  быть  указаны  технические  условия  на  поставку,  область  их
применения, срок службы и технические характеристики.

По  истечении  срока  службы,  указанного  в  сертификате,  рукав

должен  быть

обязательно заменен.

При  подключении  аппарата  при  помощи  гибких  рукавов  необходимо  соблюдать

правила монтажа, которые не допускают:

-

скручивание шланга относительно продольной оси;

-

установку  шланга  с  изгибом  вблизи  наконечников.  Длина  участка  шланга  у
заделки,  который  не  должен  подвергаться  изгибу,  должна  быть  не  менее  50  мм.
Минимально  допустимый  радиус  изгиба  шланга,  измеряемый  по  внешней
образующей, должен составлять 90 мм (см. рис. 2).

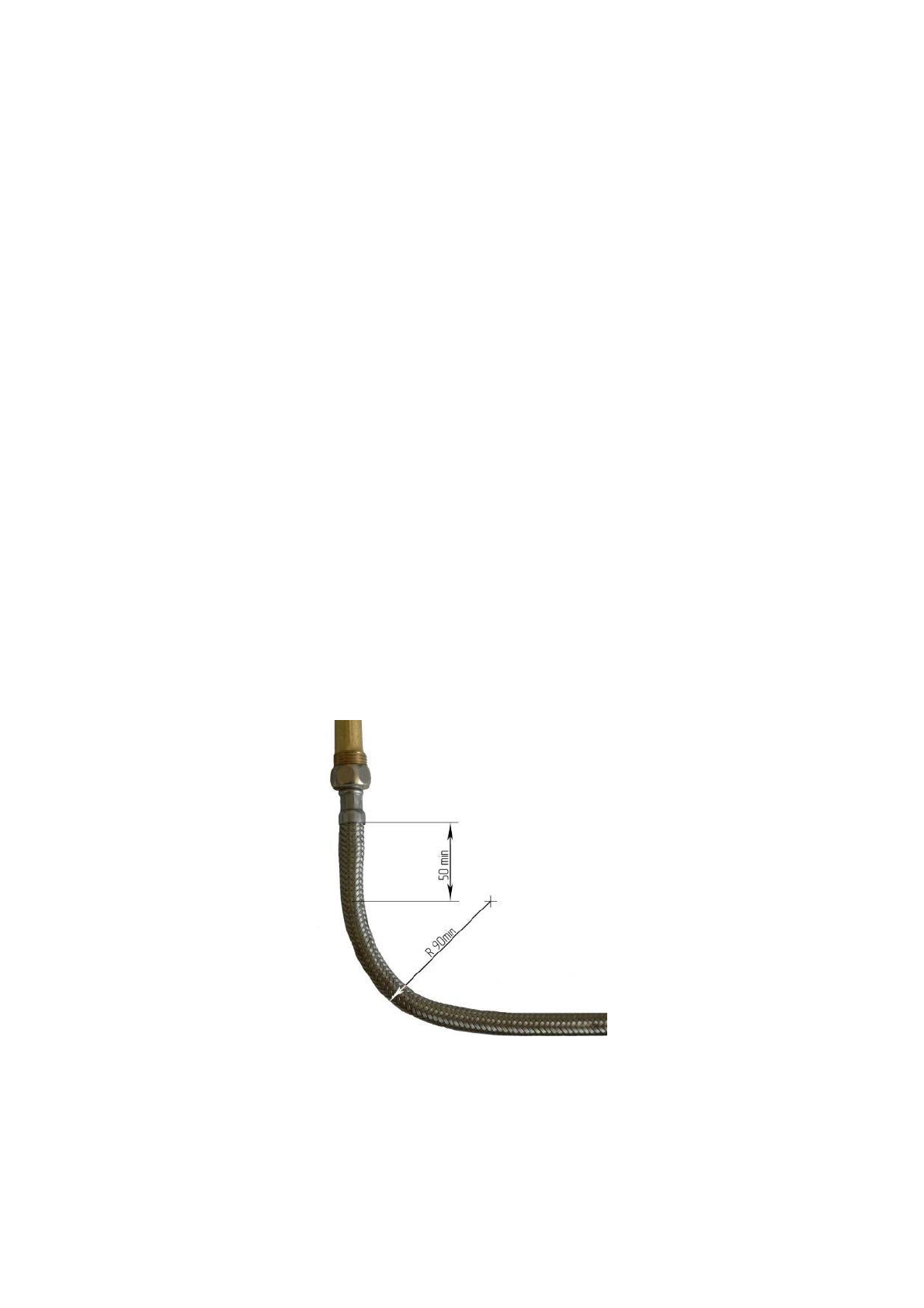

Рис. 2. Требования к монтажу гибких шлангов
