Подключение к водопроводной сети

Установить  предохранительный  клапан  на  входе  холодной  воды,  помеченном  синим  кольцом,

закрутив  на  3,5  -  4  оборота,  обеспечив  герметичность  соединения  любым  водоизолирующим
материалом (льном, лентой ФУМ и др.).

Запрещается  эксплуатировать  ЭВН  без  предохранительного  клапана  или  использовать

клапана других производителей.

Во  время  эксплуатации  ЭВН  вы  можете  наблюдать  появление  капель  из  дренажного  клювика

предохранительного  клапана  (сброс  излишнего  давления  при  нагреве  воды).  Рекомендуется
присоединить к дренажному клювику резиновую или силиконовую трубку соответствующего диаметра
для отвода влаги.

   Подключение к водопроводной системе производится в соответствии с рис.4 только при помощи

медных,  металлопластиковых  или  пластиковых  труб,  а  также  специальной  гибкой  сантехподводки.
Рекомендуется  подавать  воду  в  ЭВН  через  фильтр-грязевик,  установленный  на  магистрали  холодной
воды.

   После  подключения  откройте  вентиль  подачи  холодной  воды  в  ЭВН  и  кран  горячей  воды  на

смесителе,  чтобы  обеспечить  отток  воздуха  из  водонагревателя.  При  конечном  заполнении  ЭВН  из
крана смесителя непрерывной струей потечет холодная вода.

   При  подключении  ЭВН  в  местах,  не  снабженных  водопроводом,  допускается  подавать  воду  в

ЭВН  из  вспомогательной  емкости,  размещѐнной  на  высоте  не  менее  5  метров  от  верхней  точки  ЭВН,
или с использованием насосной станции.

   Если  давление  в  водопроводе  превышает  6  бар,  то  на  входе  перед  ЭВН  необходимо  установить

редуктор для снижения давления воды до нормы.


   *      Отсутствие тройника для слива воды не является нарушением схемы подключения.

Комбинированные  водонагреватели  моделей  типов  OPTIMA  и  HEATLEADER  c  обозначениями  PRL,

PRL  R,  PKD,  PKD  R  работают  также  как  электрические  водонагреватели,  но  в  них  дополнительно
встроен  теплообменник  для  нагрева  воды  с  помощью  других  источников  энергии  (системы
центрального  отопления,  солнечной  батареи  или  теплового  насоса).  Системы  нагрева  электрическим
водонагревателем  и  теплообменником  могут  работать  как  одновременно,  так  и  раздельно.
Комбинированный  водонагреватель  подключается  к  водопроводной  сети,  так  же  как  и  электрический
водонагреватель.  Помимо  этого  его  нужно  подключить  к  дополнительному  источнику  энергии.  Вход
для  источника  нагрева  обозначен  красным,  выход  –  синим  цветом.  Комбинированные  водонагреватели
не  предназначены  для  соединения  с  системами  центрального  отопления,  где  температура  рабочей
жидкости превышает 85

˚

С.

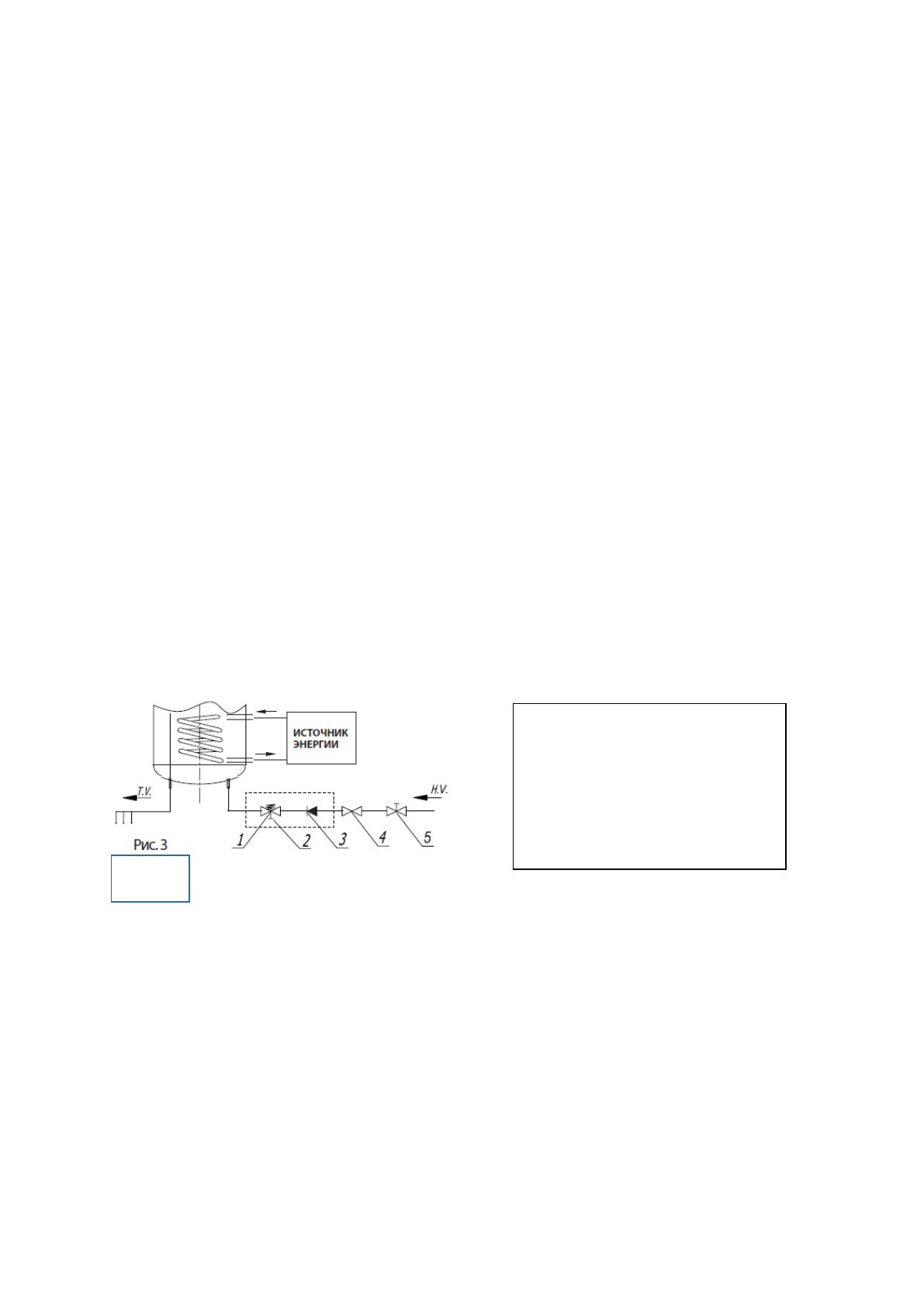

1.Предохранительный клапан
2.Клапан для тестирования
3.Обратный клапан
4.Редукционный клапан
5.Запорный клапан
H.V – холодная вода
T.V – горячая вода

Рис.7
