Энергоэффективность  и  экономичность
водонагревателя  обеспечены  применением
современного  утепления  из  вспененного
полиуретана  высокой  плотности,  который
эффективно сохраняет температуру горячей
воды и минимизирует теплопотери.

Монтаж водонагревателя

Водонагреватель  рекомендуется  разме-
щать как можно ближе к месту использова-
ния  горячей  воды,  чтобы  минимизировать
теплопотери  в  трубах.  Для  удобства  тех

-

нического  обслуживания  водонагреватель
следует  устанавливать  таким  образом,
чтобы  расстояние  от  той  его  части,  на
которой  расположены  патрубки  холод-
ной/горячей  воды,  до  ближайшей  повер-
хности было не менее 40 см. Схема монтажа
водонагревателя изображена на Рис. 1.

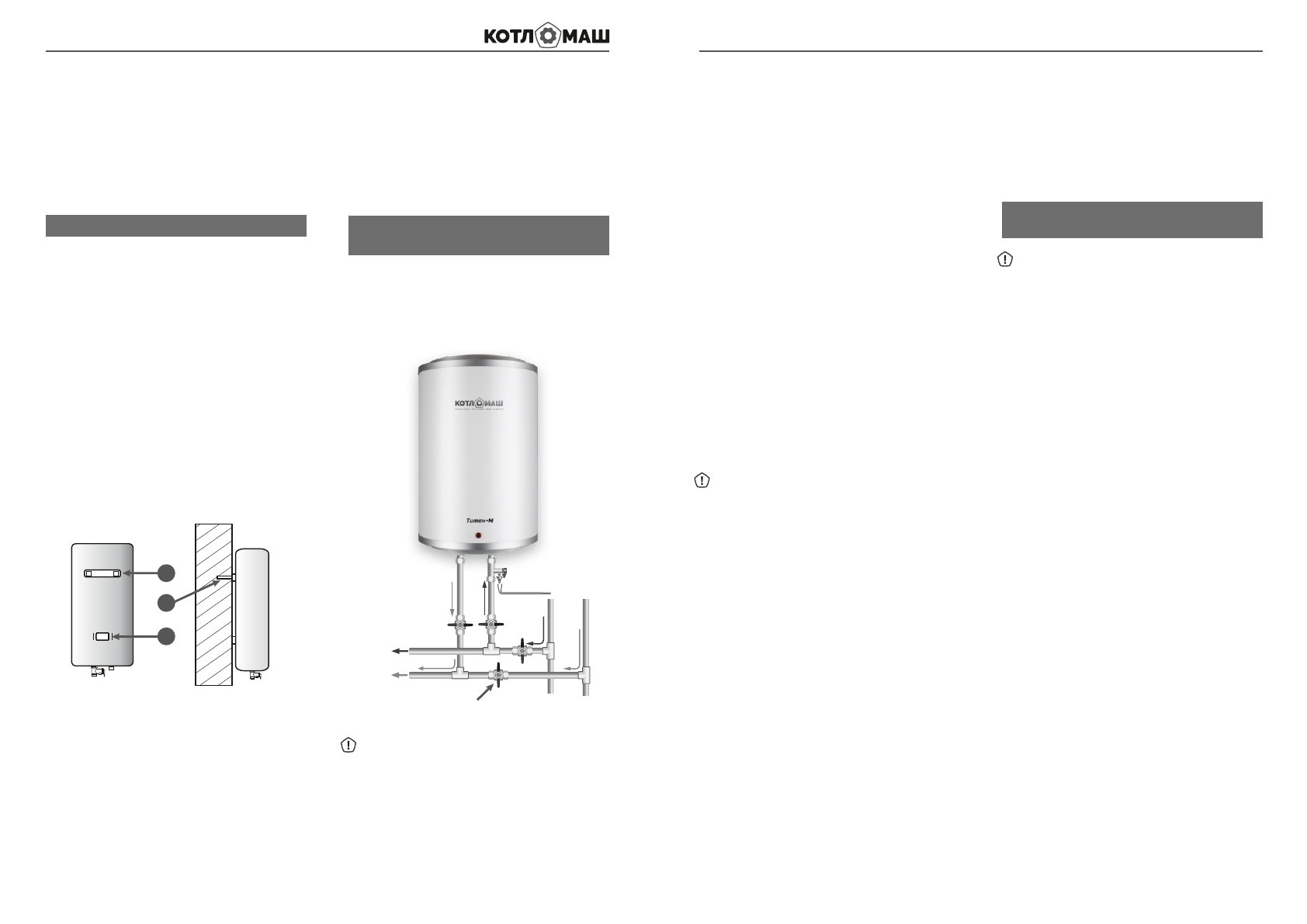

Рисунок 1.  Монтаж водонагревателя.

1. Крепежная планка. 2. Анкера. 3. Упор.

Водонагреватель следует устанавливать на
твердой  вертикальной  поверхности  (стене),
используя  анкера,  входящие  в  комплект
водонагревателя. При этом поверхность, на
которой  он  будет  установлен,  должна  быть
рассчитана  на  нагрузку,  вдвое  превышаю-
щую  вес  заполненного  водой  водонагрева-
теля.

Крепление  водонагревателя  на  вертикаль-
ной поверхности осуществляется с помощью
крепежной планки, расположенной на кор

-

пусе  водонагревателя  и  входящих  в  ком

-

плект крепежных анкеров.

Подключение

к водопроводу

Подключение  к  водопроводу  производится
согласно схеме, приведенной на Рис.2.

Рисунок 2. Схема подключения к водопроводу.

Предохранительный  клапан,  которым
у к о м п л е к т о в а н   в о д о н а г р е в а т е л ь ,
обязательно должен быть установлен на
патрубке  подачи  холодной  воды  водо

-

нагревателя.  Предохранительный  кла

-

пан необходимо регулярно открывать с
целью  избавления  от  осадка  и  пред-
упреждения его блокировки.

Чтобы  избежать  загрязнения  внутреннего
бака водонагревателя и предохранительно-
го клапана обязательно нужно использовать
фильтр предварительной очистки холодной
воды,  поступающей  в  прибор,  со  степенью
очистки не менее 200 мкм, установленный в
магистрали  до  предохранительного  кла

-

пана.  Фильтр  можно  приобрести  в  специа-
л и з и р о в а н н ы х   м а га з и н а х .   З а г р я з н е н и е
п р е д о х р а н и т е л ь н о г о   к л а п а н а   м о ж е т
привести  к  выходу  его  из  строя,  что  в  свою
очередь  может  привести  к  нарушению
нормальной  работы  водонагревателя.  Во
время работы водонагревателя вода может
просачиваться  из  выпускной  трубы  пре

-

дохранительного  клапана  для  сброса  из-
лишнего  давления,  что  происходит  в  целях
безопасности водонагревателя. Эта выпуск-
н а я   т р у б а   д о л ж н а   в с е гд а   о с та в а т ь с я
открытой  для  атмосферы,  быть  направлена
постоянно  вниз,  находиться  в  незамерзаю-
щей окружающей среде.

Обязательно  нужно  обеспечить  отвод
воды  из  выпускной  трубы  предохрани-
тельного клапана в канализацию.

Следует  регулярно  сливать  небольшое
количество  воды  через  выпускную  трубу
предохранительного  клапана  в  канализа-
цию с целью удаления известковых осадков
и для проверки работоспособности клапана.
Предохранительный  клапан  открывается
ручкой.  Во  время  работы  водонагревателя
э та   р у ч к а   д о л ж н а   б ы т ь   в   п о л о ж е н и и ,
закрывающем слив воды из прибора.

Для  удобства  технического  обслуживания
водонагревателя рекомендуется установить
сливной  вентиль  (не  входит  в  комплект
поставки)  между  предохранительным  кла

-

паном и патрубком холодной воды.

При эксплуатации прибора без водопровод-
ной  магистрали  возможно  подавать  в  него
воду  из  емкости,  расположенной  выше
верхней  точки  водонагревателя  на  высоте
не менее 5 метров.

В  случае,  если  давление  в  водопроводной
магистрали превышает 0,6 МПа, то на входе
перед  предохранительным  клапаном  сле

-

дует  установить  редукционный  клапан  (не
входит в комплект поставки).

Подключение

к электрической сети

Перед  подключением  к  электрической
сети  убедитесь,  что  её  параметры  в
месте  подключения  соответствуют  па

-

раметрам,  на  которые  рассчитан  во-
донагреватель.  Перед  подключением
прибора к электрической сети водонаг-
реватель  нужно  заполнить  водой  в
соответствии  с  разделом  «Эксплуата-
ция» данного руководства.

При  установке  водонагревателя  следует
соблюдать  действующие  правила  электро-
безопасности.

Водонагреватель  укомплектован  электри-
ческим шнуром с вилкой, имеющей контакт
заземления. Перед подключением водонаг-
ревателя  убедитесь,  что  розетка  также
д о л ж н ы м   о б р а з о м   з а з е м л е н а .   Ро з е т к а
должна  располагаться  в  защищенном  от
влаги  месте,  а  также  удовлетворять  тре-
бованиям  по  влаго-  и  брызгозащищен-
ности.

Если  шнур  питания  поврежден,  то  его
необходимо  заменить  шнуром  питания,
п о с та в л я е м ы м   п р о и з в о д и т е л е м ,   л и б о
сервисным центром.

Специалист,  осуществляющий  установку,
должен объяснить, как безопасно использо-
вать прибор и как не подвергаться опаснос-
ти.

1

2

3

При эксплуатации водонагревателя

перекрыть

Гор. вода

Го

р

.

во

д

а

Х

о

л

.

в

о

д

а

Дренаж

в канализацию

Х

о

л

.

в

о

д

а

Го

р.

во

д

а

4

5

Руководство по эксплуатации
