4

Безопасность прибора обеспечена:

•

 двухступенчатой защитой от перегрева;

•

  защитой  от  избыточного  гидравлического

давления.

Энергоэффективность  и экономичность  водо-
нагревателя  обеспечены  самим  принципом
его работы.  Потребитель  нагревает ровно
то количество воды, которое ему необходимо,
избегая лишних трат.

Монтаж водонагревателя

Водонагреватель  предназначен  для эксплу-
атации  внутри  помещений.  Прибор  обладает
высокой степенью влагозащищенности (класс
IP24),  однако  его не следует  устанавливать
внутри душевых кабин и над ваннами.

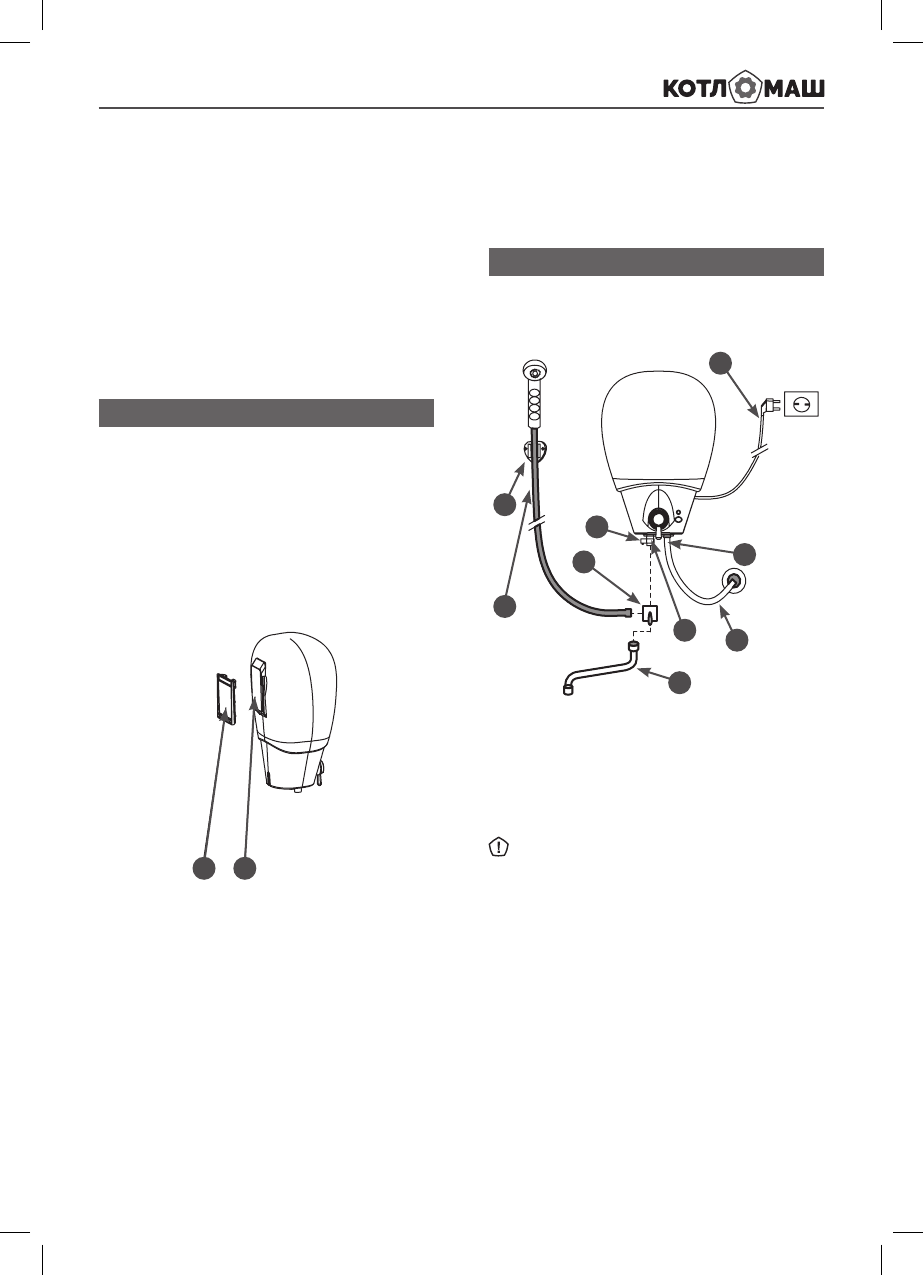

Схема монтажа водонагревателя изображена
на Рис. 1.

Рисунок 1. Монтаж водонагревателя.

1. Настенный кронштейн. 2. Фигурный выступ крепления.

Необходимо  закрепить  с помощью  шурупов
на твердой  вертикальной  поверхности  (сте-
не)  настенный  кронштейн  (рис.  1 п.  1),  входя-
щий  в комплект  водонагревателя.  Вставить
в направляющие  пазы  кронштейна  фигурный
выступ  крепления  бака  (рис.  1 п.  2), распо-
ложенный  на задней  стенке  бака  и потянуть
прибор  вниз  до упора.  При этом  поверхность,
на которой будет установлен прибор, должна

2

1

быть рассчитана  на нагрузку,  вдвое  превы-
шающую  вес заполненного  водой  водонагре-
вателя.

Подключение к водопроводу

Подключение  к  водопроводу  производится
согласно схеме, приведенной на Рис.2.

Рисунок 2. Схема подключения к водопроводу.

1.  Патрубок  холодной  воды.  2.  Патрубок  горячей  воды.
3. Шланг душевой насадки. 4. Держатель душевой насад-
ки. 5. Электрический шнур. 6. Излив. 7. Предохранительный
клапан. 8. Гибкая подводка. 9. Переходник.

Предохранительный  клапан,  которым

укомплектован водонагреватель, обяза-

тельно  должен  быть  установлен  на вы-

ходном  патрубке  горячей  воды  водона-

гревателя.  Обязательно  использовать

только  оригинальные  комплектующие

из комплекта  поставки  (предохрани-

тельный  клапан,  душевую  насадку,  из-

лив,  переходник).  Эти комплектующие

специально разработаны

для водона-

гревателей  открытого  типа  и обеспе-

чивают  безопасность работы  прибора.

Перекрывать  выход  прибора  любыми

другими  устройствами  категорически

запрещено.

1

5

2

8

9

6

7

3

4
