Водонагреватели Kospel SW-1000 - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.
Если остались вопросы, задайте их в комментариях после инструкции.
"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.
14
16
15
13
14
12
10
11
20
21
17
18
ZW
PG1
6
ZG1
PG2
C
6
ZG2
CW
ø695 (250, 300 l)
G3/4
G1
A
B
G1/2
C
D
E
F
G
H
G3/4
G1
G1
G1/2
G1
G3/4

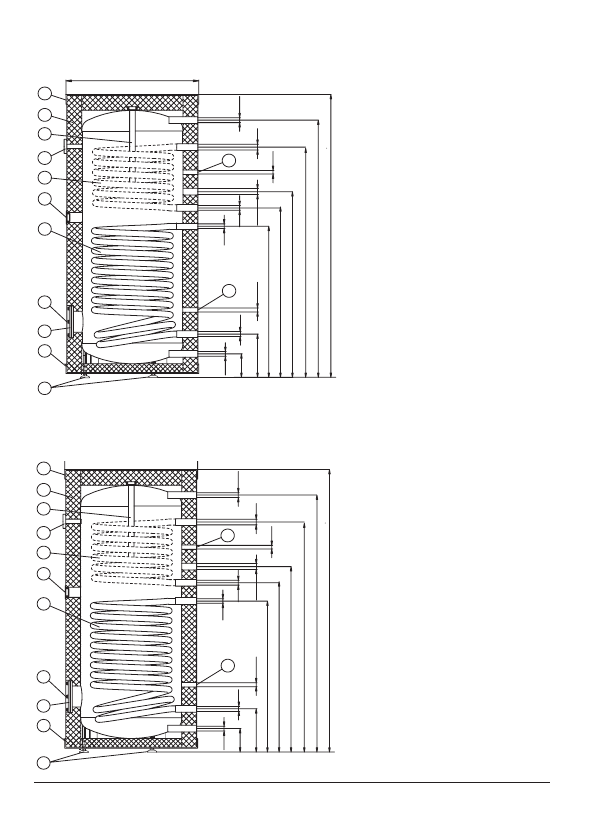

Конструкция теплообменников SB;SBZ;SW;SWZ (250, 300)
16
15
13
14
12
10
11
20
21
17
18
ZW
PG1
6
ZG1
PG2
C
6
ZG2
CW
G1
G1
A
B
G1/2
C
D
E
F
G
H
G3/4
G1
G1
G1/2
G1
G1
ø755 (400 l)
ø854 (500 l)
Конструкция теплообменников
SB;SBZ;SW;SWZ (400, 500)
[6] - гильза датчика
[10] - патрубок ТЭНа (пробка 1½
″
)
[11] - нижний змеевик
[12] - верхний змеевик
[13] - магниевый анод
[14] - термометр
[15] - термическая изоляция
[16] - верхний кожух
[17] - нижний кожух
[18] - ноги
[20] - отверстие очистки ø 150 /
115
[21] - крышка отверстия очистки
ZW - холодная вода
CW - горячая вода
C - циркуляция
ZG1, ZG2 - подача теплоносителя
PG1, PG2 - возврат теплоно-
сителя
A-I - размеры, указанные в та-
блице
Верхний змеевик (патрубки ZG2,
PG2) и верхняя гильза датчика
есть только в моделях SB и SBZ.
