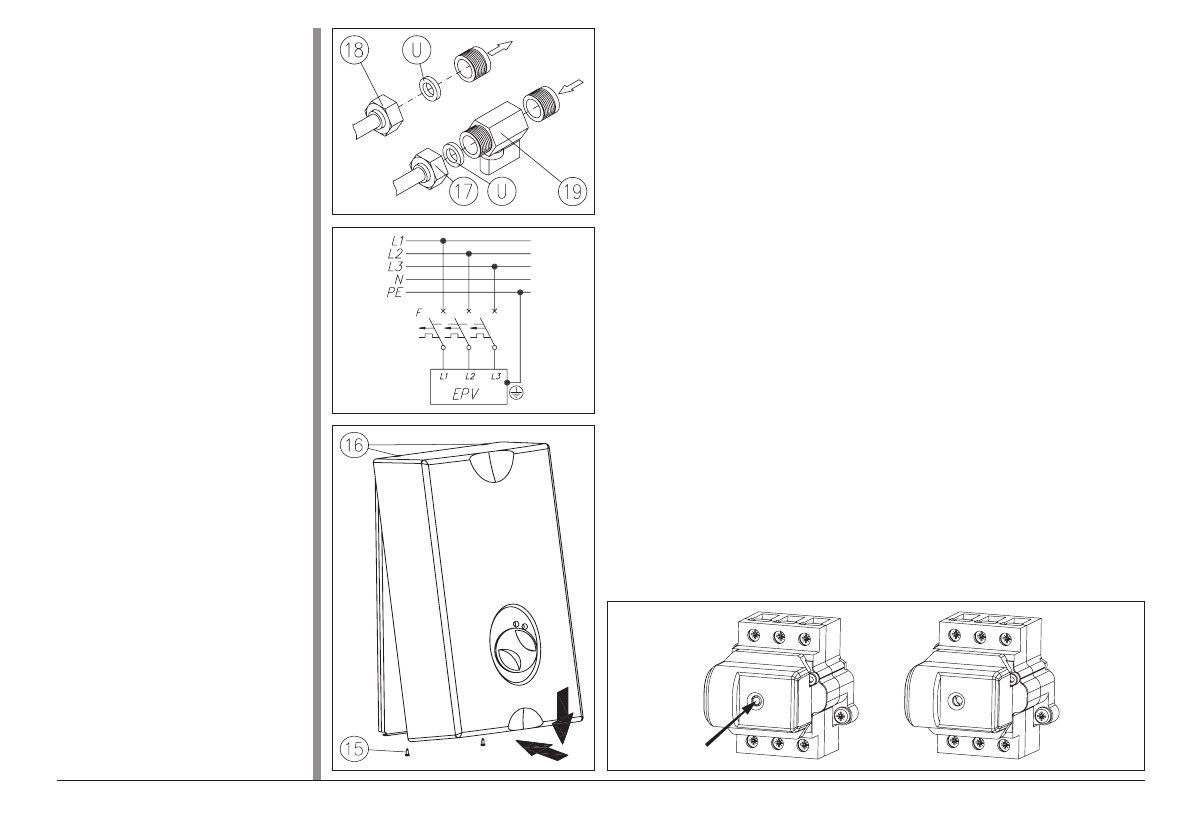

Рис.6 Монтаж крышки
[15] - винты крепления
[16] - выступы
Рис.7 Термический выклю-
чатель WT3
a
- включение
b
- включенное состояние
Рис.5 Электрическое
F
- трехполюсный устано-
во- чный выключатель
Рис.4 С х е м а п о д к л юч е н и я
воды
[17] - п р и с о е д и н е н и е в х о д а
- холодная вода
[18] - присоединение выхода
-
горячая вода
[19] - регулировочный кран
[U] - прокладка
4
5
6
место трёхфазную электрическую сеть.
3. Подвести в отмеченные места проводку воды учитывая, что:
с правой стороны подключается холодная вода (G1/2“),
с ле во й с то р о н ы с о е д и н е н и е го ря ч е й вод ы ( G 1 / 2 “ ) .
Способ подключения водонагревателя к водoпpoводy показано
на рис.2.
4. Снять крышку водонагревателя (рис.3):
- открутить винты крепления [15],
- снять крышку с верхних выступов [16],
5. Закрепить водонагреватель винтами крепления, предварительно
ввeдя через отверстие [5] кабель питания.
6. Подключить водонагреватель к электрической проводке согласно рис.5.
7. Вынуть резиновую пробку из патрубка подключения выхода го-
рячей воды.
8. Между подачей холодной воды и водонагревателем установить
регулировочный кран [19].
9. Подключить водонагреватель к водяной проводке с помощью
присоединений [17] и [18] (рис.4). В соединение [17] вставить
сетчaтый фильтр [14] (рис.10).
10. Включить подачу холодной воды и проверить плотность соеди-
нений.
11. Проверить установку термического выключателя WТ3 (рис.7).
12. Осуществить регулировку водонагревателя согл.п. Регулировка
13. Прикрепить крышку водонагревателя (рис.6):
- зацепить крышку на верхних выступах [16],
- прикрутить снизу винтами крепления [15].
14. Убедиться, что через отверстия в задней стенке прибора нет возмож-
ности доступа к элементам, находящимся под напряжением.
7
a)
b)
Электропроводка должна
быть защищена диффе-
ренциальным выключате-
лем и средствами, обеспе-
чивающими отключение
прибора от электросети,
в к о то р ы х р а с с то я н и е
между контактами всех
полюсов составляет не
менее 3 мм.
