4

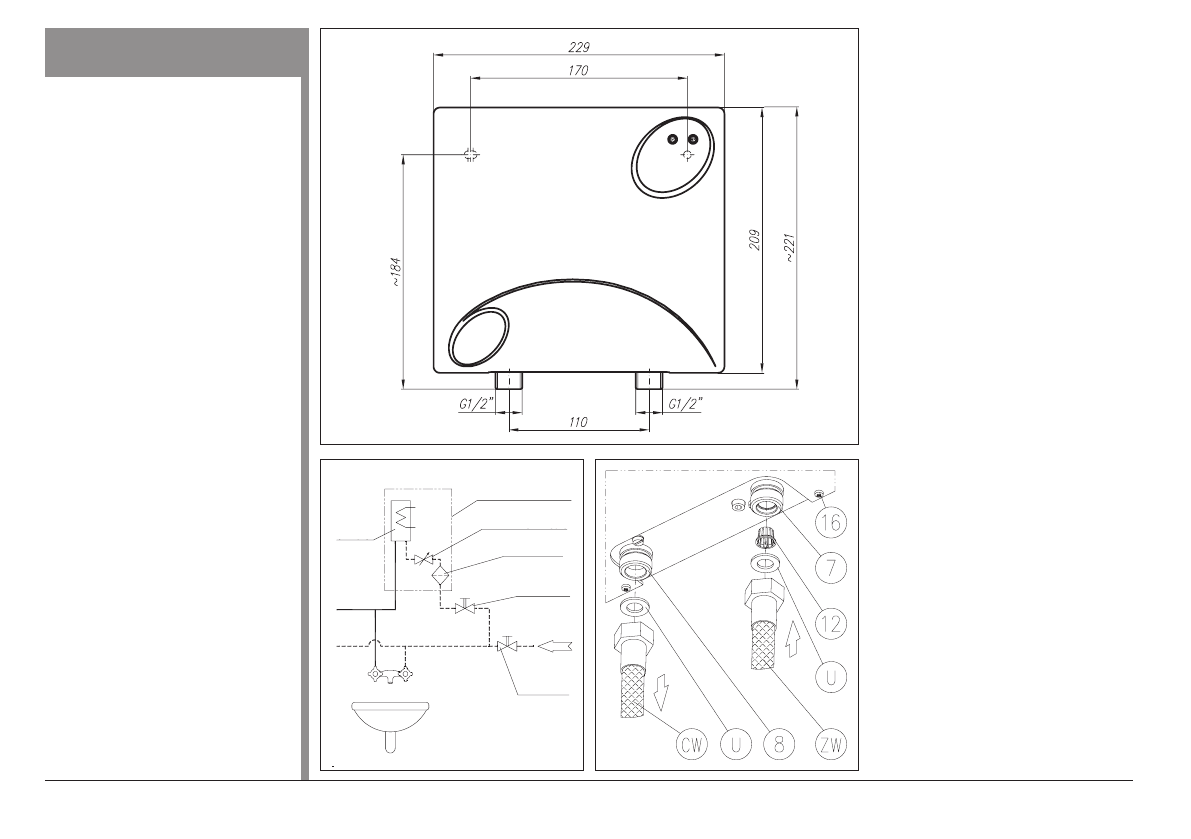

Рис.1   Вид водонагревателя.

О т с у т с т в и е   с е т ч а т о го

фильтра [12] на входе холод-

ной  воды  (рис.3)  угрожает

поломкой водонагревателя.

Монтаж  и  включение  водо-

нагревателя,  а  также  все

сопутствующие установки

следует  поручить  специа-

лизированному  сервисному

центру обслуживания.

Водонагреватель  должен

устанавливаться  только

штуцерами вниз.

Все  установочные  рабо -

ты должны производиться

только  после  отключения

электрического  питания

и воды

Рис.2   С х е м а   п о д к л юч е н и я

воды.

Рис.3   Подключение воды.

[7]  -  штуцер  входа  -  холодная

вода

[8]  -  штуцер  выхода  -  горячая

вода

  [12]  -  сетчатый фильтр

  [16]  -  винт крепления

[U]  -  прокладка

  [ZW]  -  подача холодной воды

  [CW]  -  отбор горячей воды

3

Рекомендации

–  с экономической точки зрения

водонагреватель должен быть

установлен  вблизи  часто  ис-

пользуемого  водоразборного

крана,

–  прибор может быть подключен

только к трубе с холодной во-

дой,

–  на трубе, подающей холодную

воду,  не  следует  устанавли-

вать обратные клапаны,

–  не  следует  употреблять  тру-

бы,  изготовленные  из  иск-

усственных  материалов  как

для  подачи  холодной,  так  и

для отбора подогретой воды,

–  водонагреватель может рабо-

тать  совместно  с  доступны-

ми  на  рынкe  двухкрановыми

смесителями, а также с водо-

проводнми  кранами  с  одной

рукоятью без термостата.

Установка

1.  П од в е с т и   с о гл а с н о   с у щ е -

ствующим  правилам  в  место

мо н та ж а   вод о н а г р е вател я

электрическую сеть и провод-

ку  воды.  Место  подключения

водонагревателя  к проводке

воды показано на рис.2.

2.  Снять  корпус  водонагревате-

ля: открутить винты [16], снять

крышку  со стороны  штуце-

ров.

3.  Установить  водонагреватель

1

Установка

протoчный

водонагреватель
регулировочный

клапан

сетчатый

фильтр

отсечной

кран

нагрева-

тельный

узел

гopячая

вода

холодная вода

отсечной

кран

2
