4

Монтаж  и  включение  во-

донагревателя,  а  также

осуществление  всех  со-

путствующих  провoдок

следует  поручить  специ-

ализированному  обслужи-

вающему персоналу.

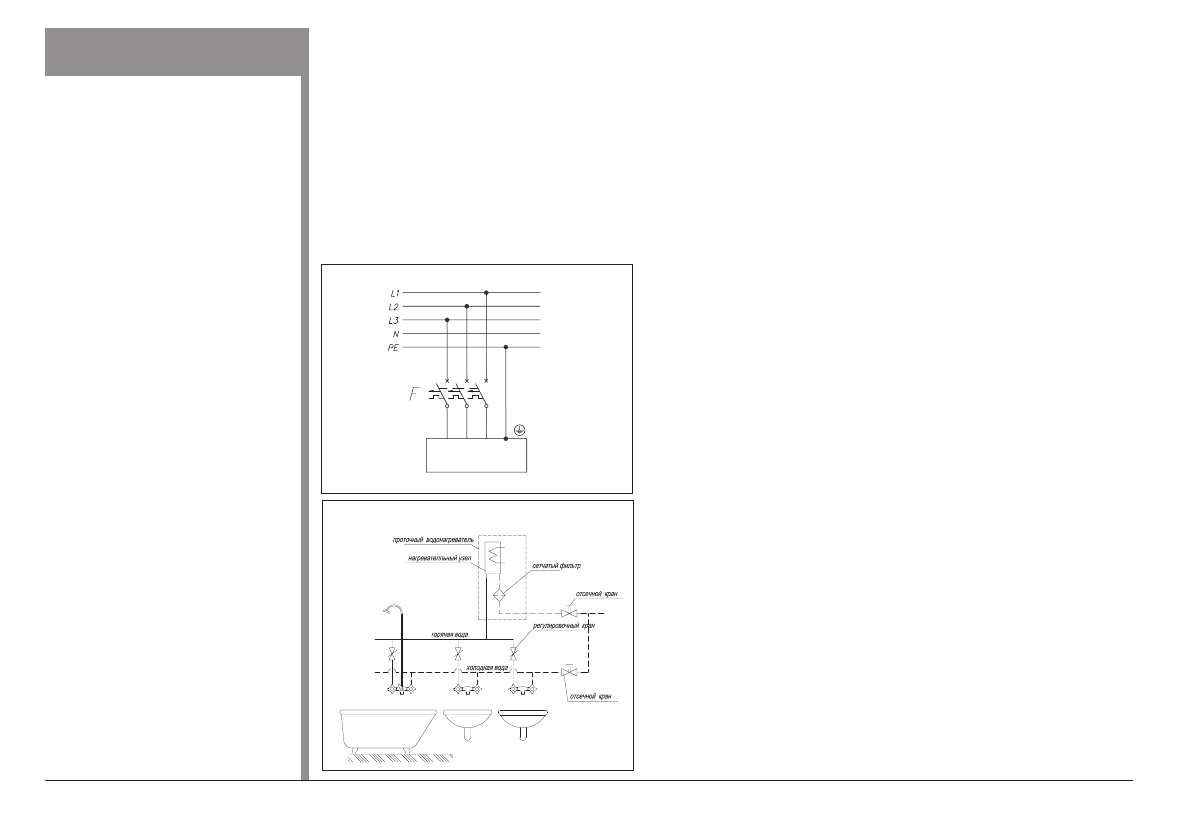

Рис.2    Схема  водного  подклю-

чения.

Все  виды  установочных

работ  должны  произво-

д и тс я   то л ь к о   п р и   о т -

ключеном  электрическом

питании  и  закрытой  по-

дачe воды.

Рекомендации

-  если на трубе, подающей холодную воду, установлен обратный клапан, следует обязательно за-

монтировать предохранительный клапан между водонагревателем и обратным клапаном,

-  для  подачи  холодной  воды  и  отбора  нагретой  не  использовать  трубы,  изготовленные  из  искус-

ственных материалов,

-  для беспечения комфорта пользования следует установить регулировочный кран перед каждым пунктом

потребления горячей воды (рис. 2)

-  с точки зрения экономии, водонагреватель должен быть установлен вблизи наиболее часто используемого

водоразборного крана,

-  на входе водонагревателя рекомендуется установить дополнительный клапан и водный фильтр,

-  температуры воды на выходе водонагревателя не может превышать 70

 0

С

Рис.1   Электрическое  пoдсо-

единение

F  -  трехполюсный  сетевой

выключатель

2

Установка

1

Электропроводка  должна

быть  защищена  диффе-

ренциальным выключате-

лем и средствами, обеспе-

чивающими  отключение

прибора от электросети,

в   к о то р ы х   р а с с то я н и е

между  контактами  всех

полюсов  составляет  не

менее 3 мм.

Монтаж

1.  Подвести, согласно обязывающим правилам, к месту крепления

водонагревателя трехфазную электрическую сеть.

2.  Подводя проводку воды следует помнить,

что с правой сторо-

ны подводится холодная вода (G1/2"), а с левой забирается

нагретая вода (G1/2").

 Место подключения водонагревателя

к сети водопроврода представлено на рис.2.

3.  Снять  крышку  водонагревателя  (рис.3):  открутить  винт  кре-

пления [15], снять крышку и снять крышку с выступов нижнего

крепежа [16].

4.  Закрепить  водонагреватель  крепежными  винтами,  предвари-

тельно введя через отверстие [5] (рис.8) кабель питания.

5.  Подключить  водонагреватель  к  электрической  сети  согласно

рис.1.  Электрический  провод  следует  подключить  непосред-

ственно к термическому выключателю [3].

6.  Удалить заглушки из патрубков подключения холодной и горя-

чей воды.

7.  Подсоединить водонагреватель к водной проводке креплени-

ями [17] и [18] (рис.4).

8.  Включить  подачу  холодной  воды  и  проверить  плотность  со-

единений.

9.  Проверить  с остояние  термическ ого  вык лючателя  WТ3

(рис.5).

10.  Прикрепить крышку водонагревателя: проверить правильность

присоединения гнезда переключателя [21] к штырю регулировки

[22] (рис.4), надеть крышку [8] на выступы нижнего крепежа [16]

L1  L2  L3
