Подключение к сети водопровода следует осуществить согласно обязывающим
нормам. Теплообменник является напорным устройством, приспособленным для
подключения к сети водопровода с давлением не превышающим 0,6 МПа. Если
давление водопровода превышает уровень 0,6 МПа, то перед теплообменником
следует установить редуктор давления.
Теплообменник подключается к сети водопровода следующим образом:
- к патрубку подачи холодной воды [ZW] замонтировать тройник с клапаном
безопасности, открывающимся при давлении 6 бар (напр. ZB-4) и сливным
краном; между теплообменником и клапаном безопасности нельзя устанав-
ливать отсечные краны или другую арматуру, снижающую уровень протока;
клапан безопасности должен быть замонтирован таким образом, чтобы был
виден вытек воды,
- теплообменник с установленным клапаном безопасности подключить к
сети водопровода,
-
на подаче холодной воды установить отсечной кран.
Выход горячей воды подсоединить к патрубку 3/4”, который находится в верхней
части теплообменника. Каждый теплообменник оснащен патрубками 3/4” для
обеспечения циркуляции ГВС.
Подключение к сети водопровода
ZG
PG
Ø 460
270
G1
G1
A
226
702
G1/2
G3/4
526
778
6
1
2
3
5
7
3
CW
ZW
8
4

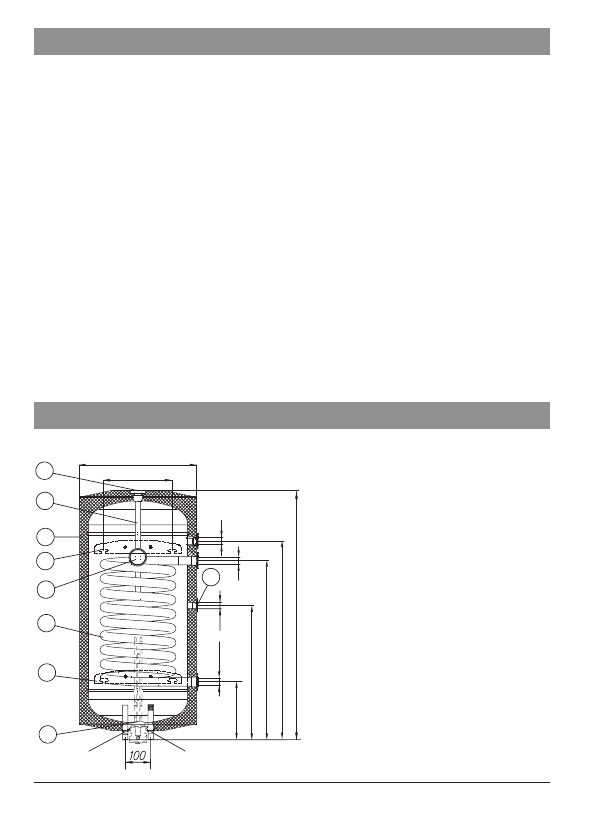

Конструкция теплообменника
[1] - заглушка анода
[2] - магниевый анод
[3] - термическая изоляция
[4] - крепление
[5] - термометр
[6] - гильза датчика
[7] - змеевик
[8] - патрубок ТЭНа (пробка 1½”)
ZW - холодная вода
CW - горячая вода
C - циркуляция
ZG - подача теплоносителя
PG1 - возврат теплоносителя
A - размеры указанные в табли-
це „Технические данные”
