10

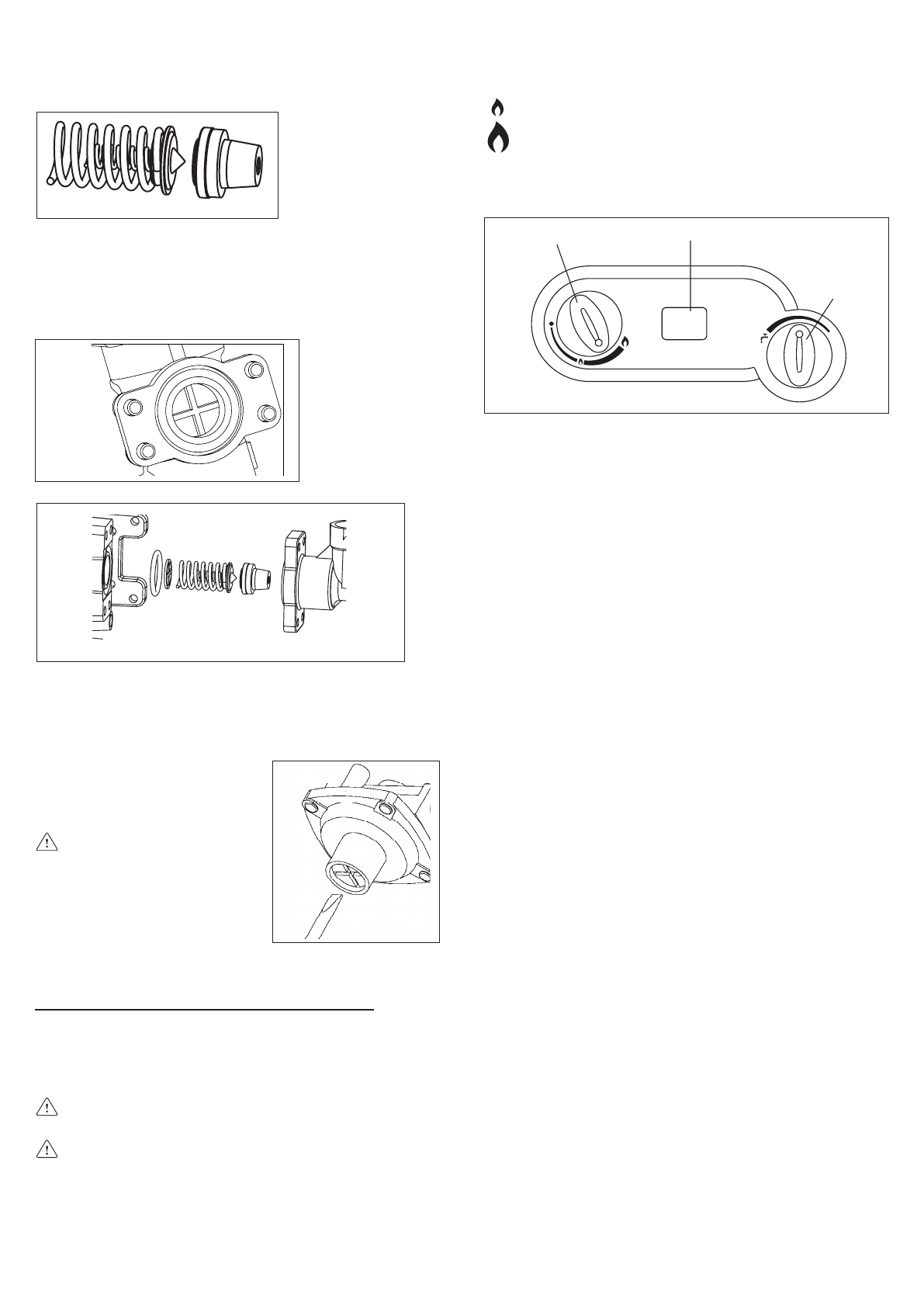

3. ВКЛЮЧЕНИЕ (
Рис.16)
A
= экономайзер газа включен/выключен
●
выключено
минимальный расход газа
максимальный расход газа
В
регулятор температуры воды
C
цифровой дисплей - температуры воды
Рис. 16
3.1 Описание работы водонагревателя
Водонагреватель является газовым аппаратом проточного
типа для нагрева воды. Разбор горячей воды может
производиться через один или несколько кранов.
При открытии крана горячей воды зажигается основная
горелка и нагревает воду, протекающую по внутреннему
контуру водонагревателя.
Водонагреватели данного типа имеют пропорциональную
регулировку мощности: расход газа плавно изменяется
сообразно текущему расходу горячей воды.
Устройства с плавной регулировкой мощности особенно
хорошо подходят для использования в системах с современной
запорной арматурой, такой как механические смесители
и термостаты. Водонагреватели снабжены регулирующим
газовым клапаном, который улучшает потребительские
свойства изделия, поскольку позволяет ему работать с
меньшим напором и меньшим расходом воды, изменяя подачу
газа в зависимости от расхода воды таким образом, чтобы
температура воды на выходе водонагревателя оставалась
постоянной.
Водонагреватели
являются
устройствами
с
автоматическим «ПРОПОРЦИОНАЛЬНЫМ» регулированием
мощности. То есть мощность водонагревателя
соответствует расходу горячей воды в текущий момент.
Водонагреватель снабжён электронным устройством с
питанием 1,5 В, которое обеспечивает автоматический розжиг
запальной горелки, а затем и основной горелки, при каждом
отборе горячей воды.
Контроль над розжигом и наличием пламени осуществляется
специальной платой посредством ионизации пламени.
Регулятор давления газа:
в стандартную комплектацию
водонагревателей, предназначенных для работы на газе,
входит регулятор давления, установленный на входе газа в
аппарат. Данное устройство позволяет «стабилизировать»
давление газа на горелке, когда давление газа в газопроводе
начинает меняться. Этот важный компонент обеспечивает
стабильную работу водонагревателя. Регулятор давления
газа настраивается на заводе-изготовителе, поэтому менять
его настройки запрещается.
В упаковке водонагревателя находятся штуцер (и прокладка),
который необходимо присоединить ко входу регулятора
давления. В момент навинчивания штуцера на регулятор
давления следите за тем, чтобы регулятор давления был
неподвижен, для этого удерживайте его инструментом
(например, гаечным ключом). Газопровод присоединяется к
данному штуцеру.
11 i D
: При расходе воды от 2,5 до 5 л/мин, температура
подаваемой воды остаётся примерно на одном уровне 60°С
(при температуре воды на входе 10°С), (в этом режиме газовый
клапан подаёт на горелку количество газа, пропорциональное
требуемому количеству воды), при расходе воды от 5 до 10,8
л/мин её температура меняется от 35 до 60°С.
Рис. 14
- отсоединить провода микровыключателя;
- разделить блок гидравлический клапан/газовый клапан;
- извлечь большую пружину и блок регулирующий клапан/
маленькая пружина (рис. 13);
- заменить регулирующий клапан на другой из комплекта
перевода на другой тип газа;
- установить клапан и большую пружину, уделяя внимание
направлению установки (Рис. 15), и убедиться, что
перфорированный направляющий диск пружины находится
в соответствующем положении (Рис. 14)
Рис. 13
- установить обратно диффузор и закрепить его винтами;
- установить обратно запальную горелку.
4. Регулировка давления на
регулирующем клапане
- снять защитную заглушку;
- закрутите винт регулятора
давления до упора;
После регулировки опечатайте
защитную
заглушку
на
регуляторе давления.
Напоминаем, что для работы на
сжиженном газе (СУГ) давление
газа на входе в водонагреватель
должно составлять 3 кПа (30
мбар) для бутана и 3,7 кПа
(37мбар) для пропана. Измерить давление газа можно через
штуцер, расположенный на входе газа в водонагреватель.
Перевод с сжиженного газа (СУГ) на природный
Выполните операции, описанные в пунктах 1, 2, 3 (см. выше)
4. Регулировка давления на регулирующем клапане
- снять защитную заглушку;
- отрегулировать с помощью винта давление газа в
соответствие с данными указанными в таблице на стр. 3.
После регулировки опечатайте защитную заглушку на
регуляторе давления.
После проведения регулировки необходимо
проверить мыльным раствором все газовые
соединения на герметичность.
Рис. 15
A
B
C
