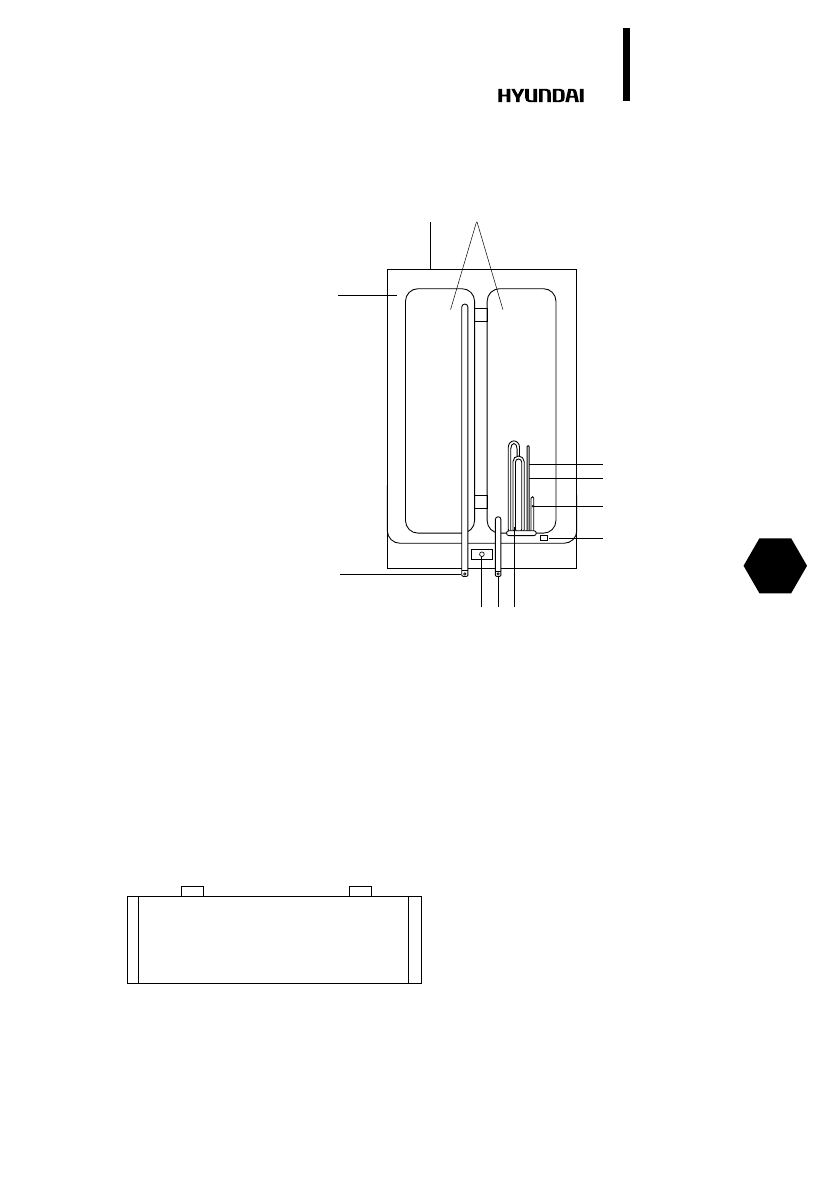

Устройство

1 – Внешний корпус

2 – Теплоизоляция

3 – Внутренний резервуар

4 – Трубка датчика термостата и датчика температуры

5 – Трубка датчика термоограничителя

6 – Входной патрубок

7 – Термоограничитель

8 – Датчик термоограничителя*

9 – Датчик термостата и датчика температуры

10 – Термостат (капиллярный)

11 – Выходной патрубок

12 – Нагревательный элемент

13 – Магниевый анод

* - для серии H-SWS1-30V

1 – Водонагреватель
2 – Анкерные болты
3 – Комбинированный обратно - предохранительный клапан
4 – Руководство по эксплуатации

Комплектация

3

1

2

11

10

12

4, 9
5, 8

13

7

6

H-SWS1-30V, H-SWS1-50V, H-SWS1-80V, H-SWS1-100V

H-SWS2-30Н, H-SWS2-50Н, H-SWS2-80Н, H-SWS2-100Н
