12.

Электрический проточный водонагреватель

RU

* - для подключения к электрической сети данная серия водонагревателя комплектуется
сетевым шнуром и сечением медной жилы 3х1,5 мм

2

, а также штепсельной вилкой

Запрещено использование штепсельной электрической вилки и розетки при
подключении водонагревателя к электрической сети, за исключением серии H-IWR1-3P.
Водонагреватель должен быть стационарно (постоянно) подключен к источнику
электропитания 220 В, переменного тока с обязательным подсоединением к заземляющему
электрическому контуру. Удостоверьтесь в том, что сопротивление заземляющего контура
составляет < 4 Ом. В водонагреватель электрический кабель вводится через заднюю
стенку прибора и подсоединяется к соединительной колодке,  согласно маркировке на
задней панели прибора, где «       » - заземляющий провод, «L» - фазный провод, «N» -
нулевой провод.  Для ввода электрического кабеля и его подключения необходимо снять
лицевую панель прибора, открутив крепёжные винты в его верхней и нижней части. После
подключения электрического кабеля к соединительной колодке удостоверьтесь, что все
зажимные винты колодки зажаты надежно.  Закрепите кабель внутри обогревателя,
с помощью прижимной пластины, установите на место лицевую панель и закрутите
крепёжные винты в верхней и нижней части прибора.

ЭКСПЛУАТАЦИЯ

  H-IWR2-3P*

  H-IWR2-5P

3500

5500

1,5

2,5

16

25

Серия прибора

Максимальная

мощность, Вт

Сечение

медного

провода, не

менее, мм

2

Автомат защиты,

не менее, А

ВНИМАНИЕ!

См. «Правила безопасной эксплуатации и установки водонагревателя»

1

2

3

5

4

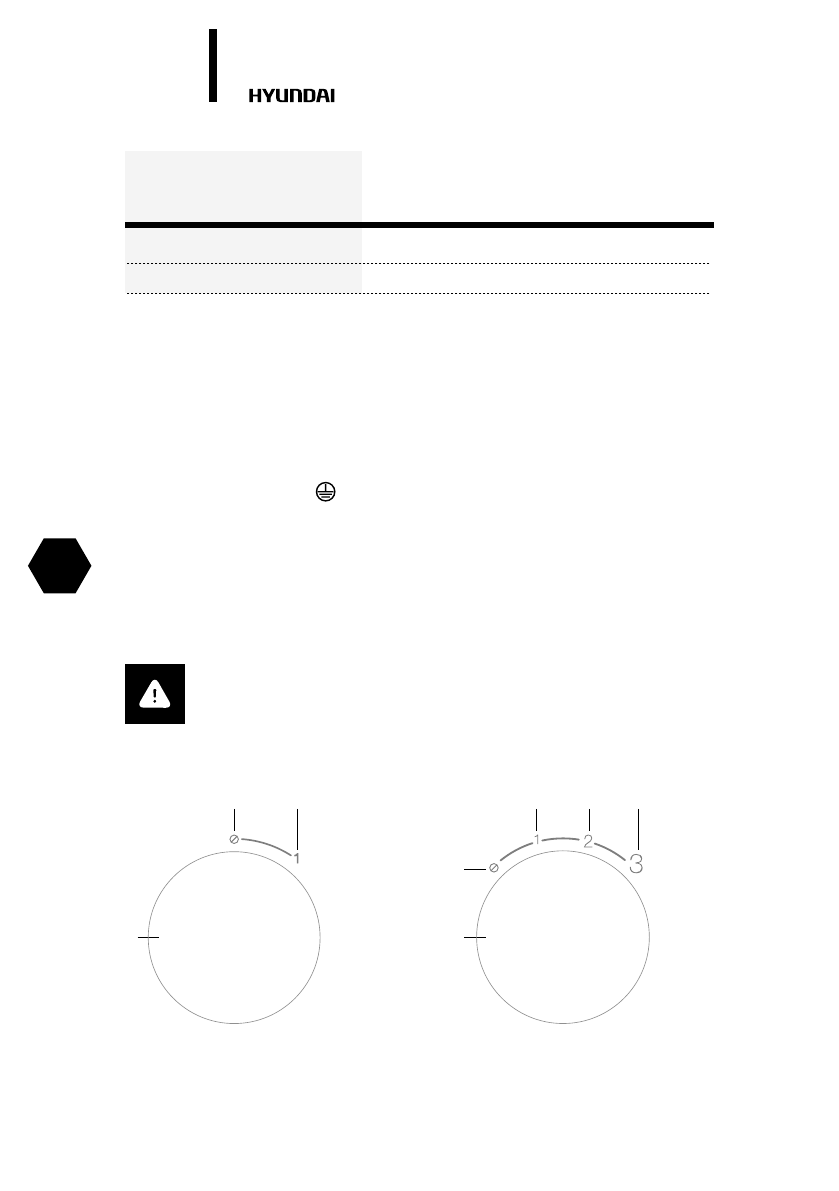

1 – Положение «Выключено»
2 – Ручка включения/регулировки мощности
3 – Положение  низкой мощности

4 – Положение средней мощности
5 – Положение полной мощности

2

1

5

Контрольная панель модели

H-IWR2-3P-UI072/CS

Контрольная панель модели

H-IWR2-5P-UI073/CS
