a

mm

mm

mm

b

88 mm

88 mm

88 mm

c

mm

635

mm

mm

(

360mm

Рис. 3

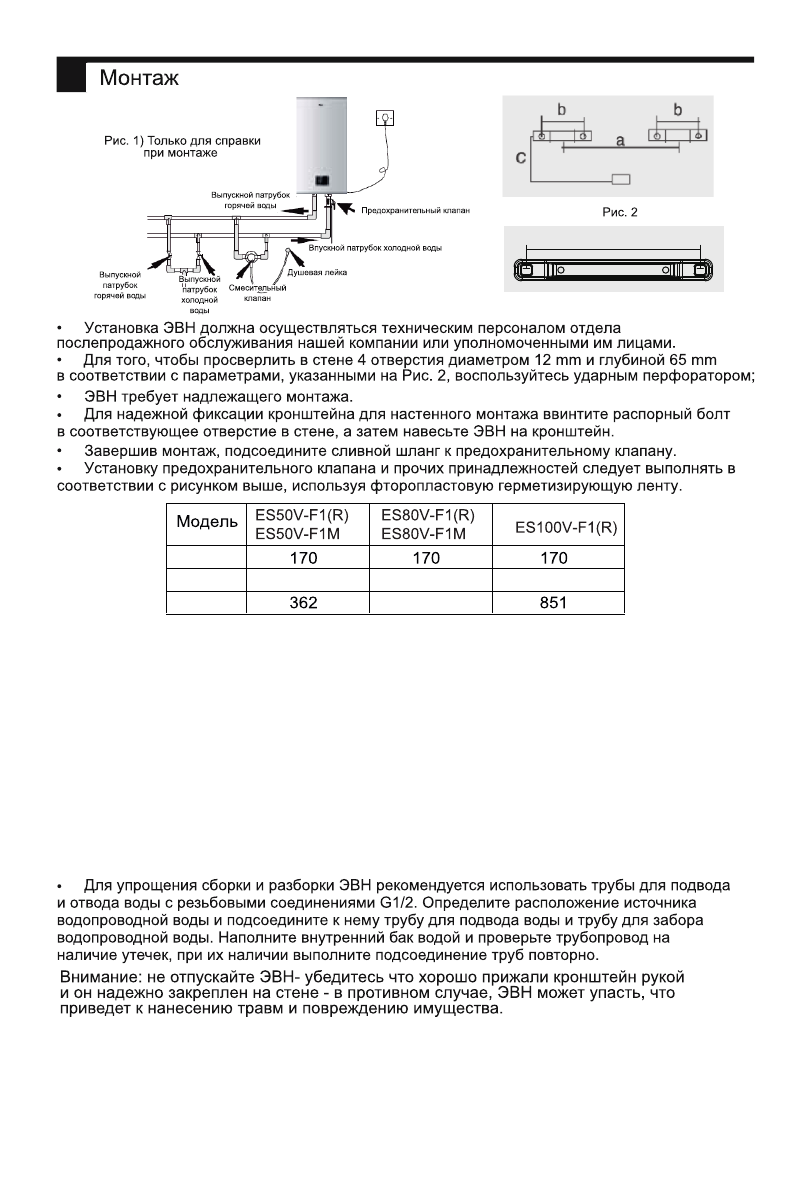

Выше изложен способ установки серии F1/F1M.

Серия F3/F7 устанавливается следующим образом:

1. Монтаж должны осуществлять сборщики отдела послепродажного обслуживания данной

компании или назначенные им сборщики;

2. Водонагреватель устанавливается на стену;

3. В соответствии с размерами, указанными на рисунке 3, ударной дрелью просверлите в

стене 2 отверстия для установочных крюков, расстояние между центрами отверстий должно

быть 360мм;

4. Вставьте установочные крюки в отверстия, закрепите их, затем поднимите

водонагреватель, подвесьте его на крюки за отверстия кронштейна на задней стороне

водонагревателя;

5. Установите предохранительный клапан, дренажную трубку и т. д.

Предостережение: перед тем как отпустить руки, убедитесь, что кронштейн надежно висит

на крюках, чтобы не уронить водонагреватель и избежать телесных повреждений и

имущественного ущерба (серия F3/F7).

(серия F1/F1M)

7
