25

S

R/M

NE



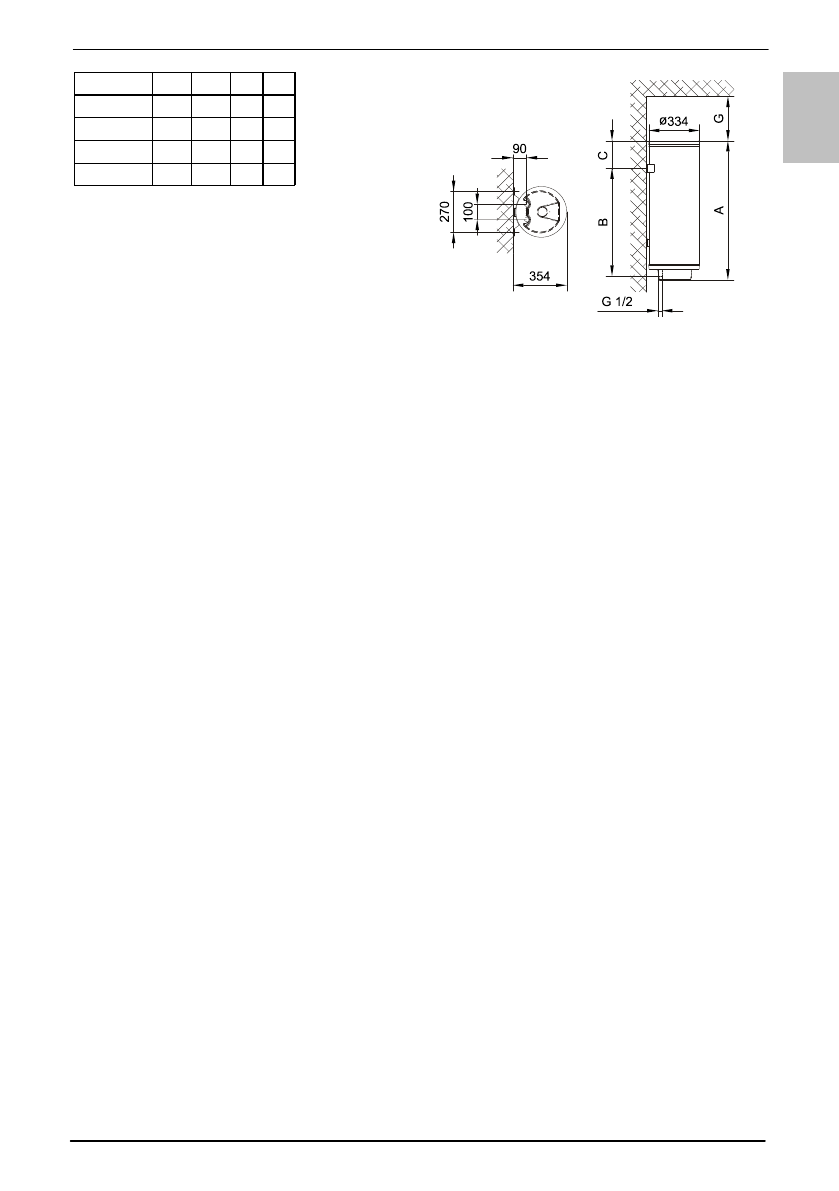

Priključne i montažne
mere bojlera [mm]




PRIKLJUČIVANJE NA VODOVOD


Dovod  i  odvod  vode  su  označeni  bojama  na  cevima  bojlera.  Dovod  hladne  vode  je
označen plavom, a odvod tople vode crvenom bojom. Bojler možete da priključite na
vodovodnu  mrežu  na  dva  načina.  Zatvoreni  sistem  (pod  pritiskom),  omogućava
ispuštanje  vode  na  više  mesta,  a  otvoreni  sistem  (bez  pritiska)  dozvoljava  samo
jedno mesto ispuštanja vode.
S  obzirom  na  sistem  priključivanja  koji  izaberete,  morate  da  ugradite  i  adekvatnu
bateriju  za  mešanje.  Kod  otvorenog  sistema  (bez  pritiska)  ispred  grejača  morate  da
ugradite  nepovratni  ventil  koji  sprečava  izlivanje  vode  iz  kotla,  ako  nestane  vode  u
vodovodnoj mreži.
Kod  ovog  sistema  priključivanja  morate  da  ugradite  protočnu  bateriju  za  mešanje.  U
bojleru  se  zbog  zagrevanja povećava  zapremina  vode,  što  uzrokuje kapljanje iz  cevi
baterije  za  mešanje.  Jakim  zatezanjem  ručice  baterije  za  mešanje  nećete  sprečiti
kapljanje nego možete samo da pokvarite bateriju.
Kod  zatvorenog  sistema  priključivanja  (pod  pritiskom),  na  mestima  ispuštanja  vode
morate  ga  ugradite  baterije  za  mešanje,  namenjene  za  rad  pod  pritiskom.  Na
odovodnu  cev  bi  trebalo  radi  bezbednosti  rada  obavezno  da  se  ugradi  sigurnosni
ventil  ili  sigurnosnu  komponentu  koja  sprečava  povećanje  pritiska  u  kotlu  za  više  od
0,1  MPa  (1  bar)  više  od  nominalnog.  Otvor  za  ispuštanje  vode  na  sigurnosnom
ventilu mora obavezno da ima izlaz na atmosferski pritisak.
Kad  se  voda  u  kotlu  zagreva,  povećava  se  i  pritisak,  ali  do  granice  koju  dozvoljava
sigurnosni ventil. Pošto je vraćanje vode u vodovodnu mrežu blokirano, može doći do
kapanja  vode  iz  odlivnog  otvora  sigurnosnog  vetila.  Te  kapljice  vode  možete  da
usmerite  u  odvod  preko  posebnog  sistema  za  ispuštanje  vode,  koji  morate  da
postavite ispod sigurnosnog ventila.
Odvodna cev,  smeštena ispod elementa za ispuštanje na sigurnosnom ventilu, mora
da bude nameštena u smeru pravo nadole i na temperaturi na kojoj ne smrzava.
U  slučaju  da  zbog  već  postavljene  instalacije  nemate  mogućnost  da  vodu  koja  kapa
iz sigurnosnog ventila sprovedete u odvod, kapanje možete da izbegnete tako da na
dovodnu cev bojlera ugradite ekspanzione posude zapremine od 3 l. Za pravilan rad
sigurnosnog ventila morate sami periodično da vršite kontrolu da biste uklonili vodeni
kamenac  i  proverili  eventualne  blokade  sigurnosnog  ventila.  Kod  proveravanja,
pomicanjem  ručke  ili  odvijanjem  matice  zavrtnja  (zavisno  od  vrste  zavrtnja)  otvorite
ispuštanje iz sigurnosnog ventila. Pri tome kroz mlaznicu ventila za isticanje mora da
proteče voda, kao znak da je ventil besprekoran.

A

B

C

G

TGR 30 S

  615  410  180  80

TGR 50 S

  915  710  180  130

TGR 65 S

  1135  930  180  180

TGR 80 S  1310  930  355  180
