RO

11

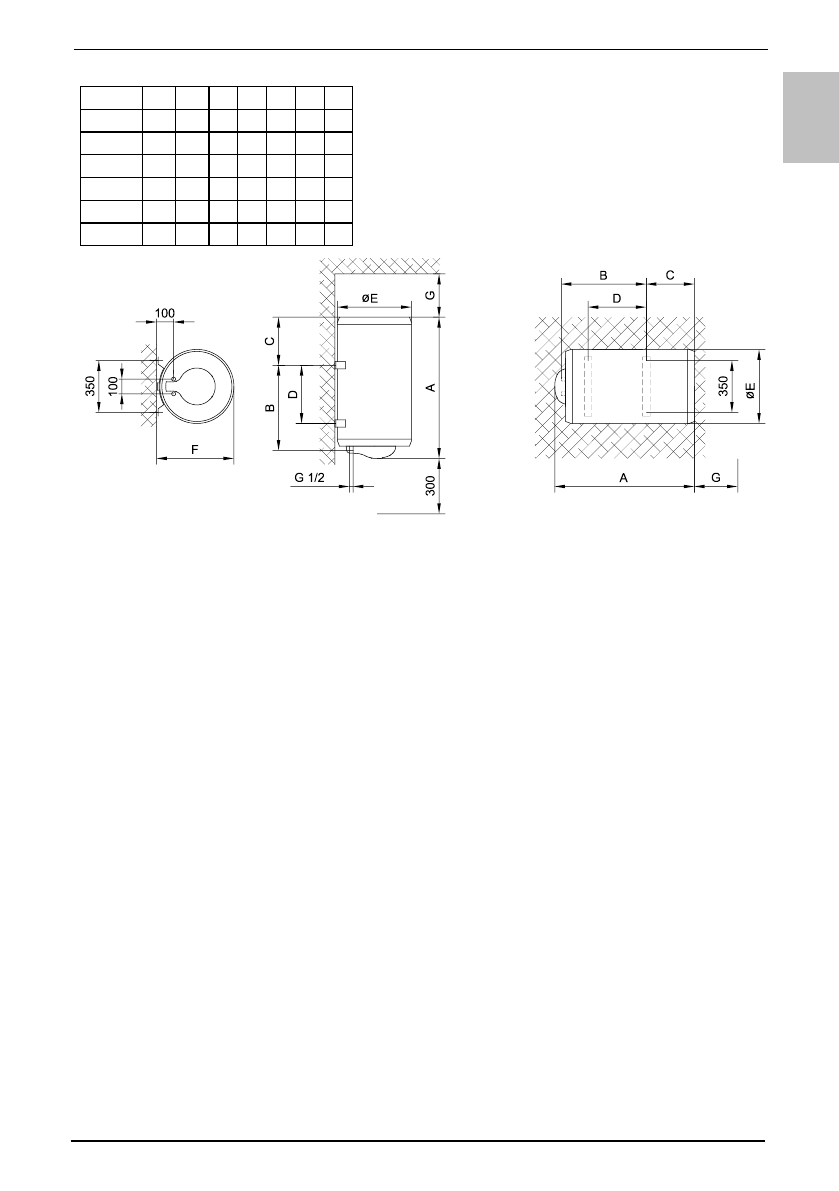

Măsurători de racordare şi
montare a boilerului [mm]

CONECTAREA LA SURSA DE ALIMENTARE CU APĂ

Ţevile de alimentare cu apă şi de evacuare a apei din boiler sunt marcate cu culori diferite.
Ţeava de aducţiune a apei reci este marcată cu albastru, iar cea de evacuare a apei calde
cu roşu.
Boilerul poate fi racordat la reţeaua de alimentare cu apă în două moduri. Sistemul închis
de branşare sub presiune, permite distribuirea apei calde în mai multe locuri de utilizare a
aces-teia deodată. În funcţie de sistemul de conectare ales se vor cumpăra bateriile
corespunzătoare.
În cazul recurgerii la sistemul deschis, fără compresie, va trebui montat un ventil de
reţinere, care împiedică scurgerea apei din boiler în situaţiile de lipsă de apă sau de
întrerupere temporară a alimentării cu apă de la reţea. În cazul aplicării acestui sistem de
branşare, se impune utilizarea unei baterii de transvazare. Datorită încălzirii, volumul apei
din boiler se măreşte, ceea ce provoacă picurarea apei din ţeava bateriei. Strângerea până
la refuz a robinetului nu opreşte picurarea, ci dimpotrivă, duce la deteriorarea bateriei.
În cazul sistemului închis de branşare sub presiune (racord de presiune), va trebui să
folosiţi baterii sub presiune. Pentru a se asigura o funcţionare lipsită de orice fel de riscuri,
pe ţeava de intrare a apei în boiler va trebui obligatoriu să fie montat un ventil sau un grup
de siguranţă, prin care se va evita creşterea presiunii din cazan cu mai mult de 0,1 MPa (1
bar) peste valoarea nominală. Orificiul de scurgere a ventilului de siguranţă trebuie să aibă
în mod obligatoriu ieşire la presiunea atmosferică. Încălzirea apei din boiler duce la
creşterea presiunii până la limita fixată prin ventilul de siguranţă. Întrucât întoarcerea apei
în reţea este împiedicată, se poate întâmpla să înceapă să picure apă din orificiul de
scurgere al ventilului de siguranţă. Apa rezultată din picurare poate fi deviată în canalul de
scurgere, prin intermediul unui manşon de captare, care va fi plasat sub ventilul de
siguranţă. Ţeava de evacuare a apei conectată la ventilul de siguranţă va trebui montată
sub acesta, în poziţie descendentă, avându-se grijă ca ea să se afle într-un loc ferit de

A

B

C

D

E

F

G

TG 50 N

561  365  185  145  454  461  130

TG 80 N

766  565  190  345  454  461  180

TG 100 N  926  715  200  495  454  461  260

TG 120 N  1081  865  205  645  454  461  260

TG 150 N  1296  1065  220  845  454  461  260

TG 200 N  1505  1050  444  800  500  507  260
