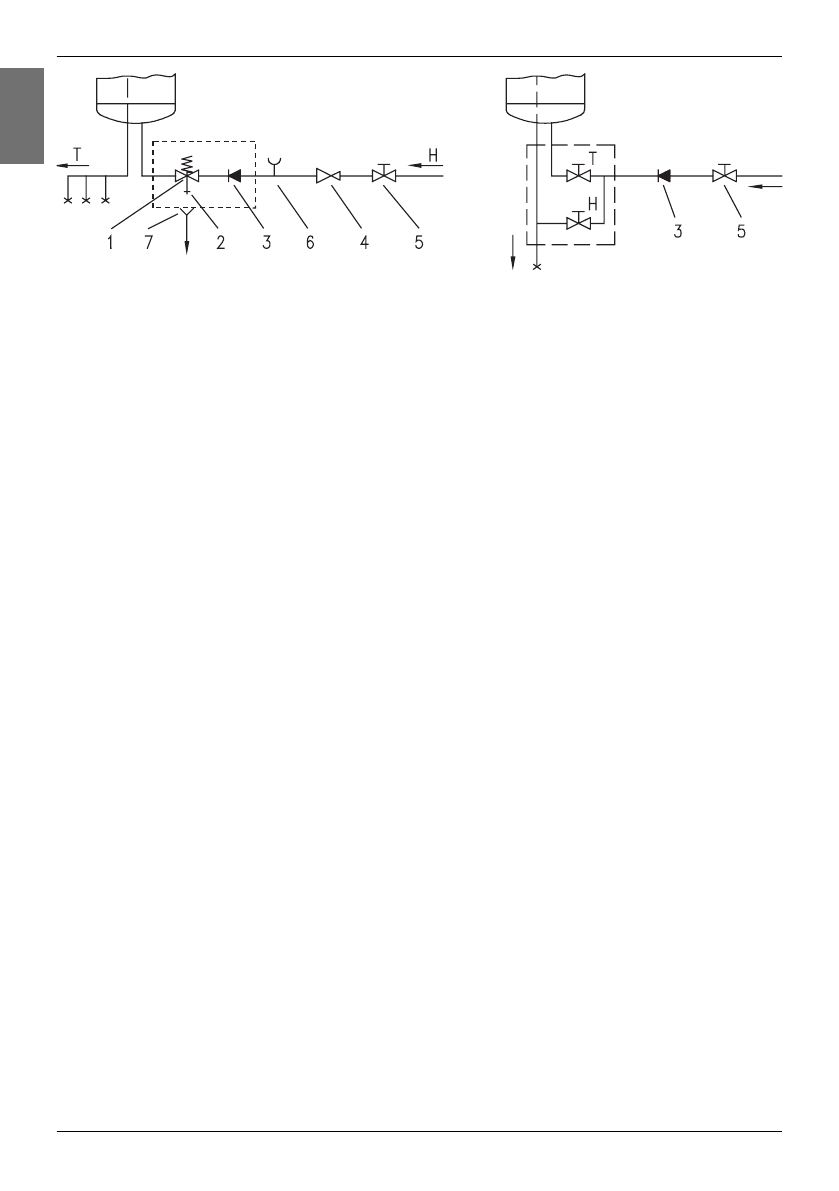

Gesloten (druk) systeem

Open (niet onder druk staand)

      systeem
Legende:
1 - Veiligheidsventiel

            6 - Test aanzetstuk

2 - Testventiel

7 - Trechter met aansluiting

3 - Terugslagventiel

                    op de uitloop

4 - Drukreduceerventiel

H - Koud water

5 - Afsluitventiel

T - Warm water

Tussen de boiler en het terugslag-veiligheidsventiel mag u geen afsluitventiel inbou-
wen, omdat u hiermee de werking van het terugslagventiel onmogelijk zou maken.

U kunt de boiler zonder drukreduceerventiel aansluiten op de huiswaterleiding, als de druk
in de waterleiding lager is dan 0,5 MPa (5 bar). Als de druk in de waterleiding hoger is dan
0,5 MPa (5 bar), moet u twee reduceerventielen achter elkaar inbouwen.
Voor de elektrische aansluiting moet u de boiler eerst met water vullen. Draai de
warmwaterknop van de mengkraan open ls u de boiler voor het eerst vult. De boiler is vol als
het water door de uitloopbuis van de mengkraan begint te stromen.

AANSLUITING OP HET ELEKTRICITEITSNET

Voor de aansluiting op het stroomnet moet in de boiler een aansluitkabel met een minimale
doorsnede van 1,5 mm

2

 (H05VV-F 3G 1,5 mm

2

) worden ingebouwd. Bij de bevestiging van

de aansluitkabel moet ook de beide aansluitdraden van het controlelampje in de hiervoor
voorziene aansluitnaven van de thermostaat worden bevestigd, die zijn aangeduid met 1 en
2 of met A en B bij de alternatieve uitvoering van de thermostaat.
Om dit te kunnen doen moet u de beschermplaat van de boiler loschroeven.
De aansluiting van de boiler op het elektriciteitsnet moet overeenkomstig de normen voor
de elektrische leidingen gebeuren. Tussen de boiler en de waterleiding moet een apparaat
zijn ingebouwd voor de scheiding van alle polen van het voedingsnet overeenkomstig de
nationale installatievoorschriften.
