20

A

B

C

TGR 30 S

615

410

180

TGR 50 S

915

710

180

TGR 65 S

1135

930

180

TGR 80 S

1310

930

355



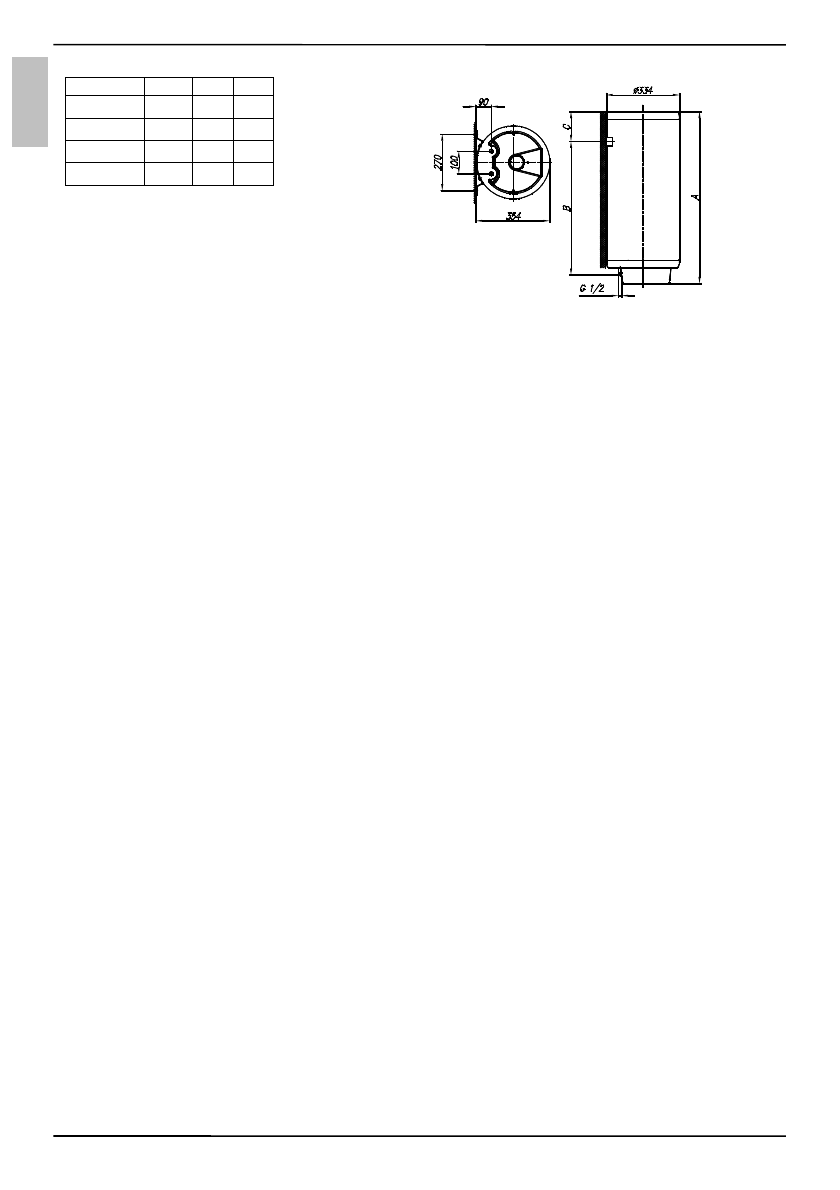

Connection and installation dimensions
of the water heater [mm]




CONNECTION TO THE WATER SUPPLY


The water heater connections for the inlet and outlet of water are colour-coded. The inlet of
cold water is marked with blue colour, while the hot water outlet is marked with red colour.
The  water  heater  can  be  connected  to  the  water  supply  in  two  ways.  The  closed-circuit
pressure  system  enables  several  points  of  use,  while  the  open-circuit  gravity  system
enables  a  single  point  of  use  only.  The  mixer  taps  must  also  be  installed  in  accordance
with the selected installation mode.
The  open-circuit  gravity  system  requires  the  installation  of  a  non-return  valve  in  order  to
prevent the water from draining out of the tank in the event of the water supply running dry
or  being  shut  down.  This  installation  mode  requires  the  use  of  a  cross-flow  mixer  tap.  As
the  heating  of  water  expands  its  volume,  this  causes  the  tap  to  drip.  The  dripping  cannot
be stopped by tightening it further; on the contrary, the tightening can only damage the tap.
The  closed-circuit  pressure  system  requires  the  use  of  pressure  mixer  taps.  For  safety
reasons  the  supply  pipe  must  be  fitted  with  a  safety  valve  or  alternatively,  a  valve  of  the
safety class that prevents the pressure in the tank from exceeding the nominal pressure by
more  than  0.1  MPa  (1  bar).  The  outlet  opening  on  the  relief  valve  must  be  equipped  with
an outlet for atmospheric pressure.
The  heating  of  water  in  the  heater  causes the pressure  in the  tank  to increase  to  the  level
set  by  the  safety  valve.  As  the  water  cannot  return  to  the  water  supply  system,  this  can
result  in  dripping  from  the  outlet  of  the  safety  valve.  The  drip  can  be  piped  to  the  drain  by
installing  a  catching  unit  just  below  the  safety  valve.  The  drain  installed  below  the  safety
valve  outlet  must  be  piped  down  vertically  and  placed  in  an  environment  that  is  free  from
the onset of freezing conditions.
In  case  the  existing  plumbing  does  not  enable  you  to  pipe  the  dripping  water  from  the
safety valve into the drain, you can avoid the dripping by installing a 3-litre expansion tank
on the inlet water pipe of the boiler.
In  order  to provide correct operation  of the safety  valve,  periodical  inspections of  the  relief
valve  must  be  carried  out  by  the  user  to  eliminate  any  limescale  and  check  if  the  safety
valve  is  blocked.  To  check  the  valve,  open  the  outlet  of  the  safety  valve  by  turning  the
handle  or  unscrewing  the  nut  of  the  valve  (depending  on  the  type  of  the  valve).  The  valve
is operating properly if the water comes out of the nozzle when the outlet is open.
