Пр и п ер в о м нап о л нении о тк р о й те к р ан; ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ - Gorenje TGR200NGB6 - Инструкция по эксплуатации - Страница 6

RU

6

Закрытая (накопительная) система  Открытая (проточная) система

Нельзя встраивать запорный клапан между нагревателем и возвратным
защитным клапаном, так как таким образом Вы сделаете невозможной
работу возвратного предохранительного клапана.

Водонагреватель можно подключать к водопроводной сети дома без
редукционного клапана, если давление в сети ниже номинального. Если
давление в сети выше номинального, использование редукционного клапана
обязательно.

Перед подключением к электросети необходимо водонагреватель следует
обязательно наполнить водой.

Пр и п ер в о м нап о л нении о тк р о й те к р ан

горячей воды на смесителе. Нагреватель наполнен, когда вода начнет
поступать через сток смесителя.


ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Перед подключением к электросети необходимо в водонагреватель поместить
соединительный шнур минимальным сечением 1,5 мм

2

 (H05VV-F 3G 1,5 мм

2

) и

нужно отвинтить защитную крышку.
Подключение нагревателя к электросети должно осуществляться в
соответствии со стандартами для электросетей. Между водонагревателем и
проводкой должна быть встроена установка, обеспечивающая отключение всех
полюсов от сети питания в соответствии с национальными правилами.

ВНИМАНИЕ: Перед тем как разобрать нагреватель, убедитесь, что он
отключен от электросети!

6

7

6

5

4

1

2

3

Легенда:
1 - Расширительный бак
2 - Воронка с подключением к стоку
3 - Предохранительный клапан
4 - Испытательная насадка
5 - Редукционный клапан давления


6 - Запорный клапан
7 - Невозвратный клапан

H - Холодная вода

T - Горячая вода

230 V~

L

N

3

2

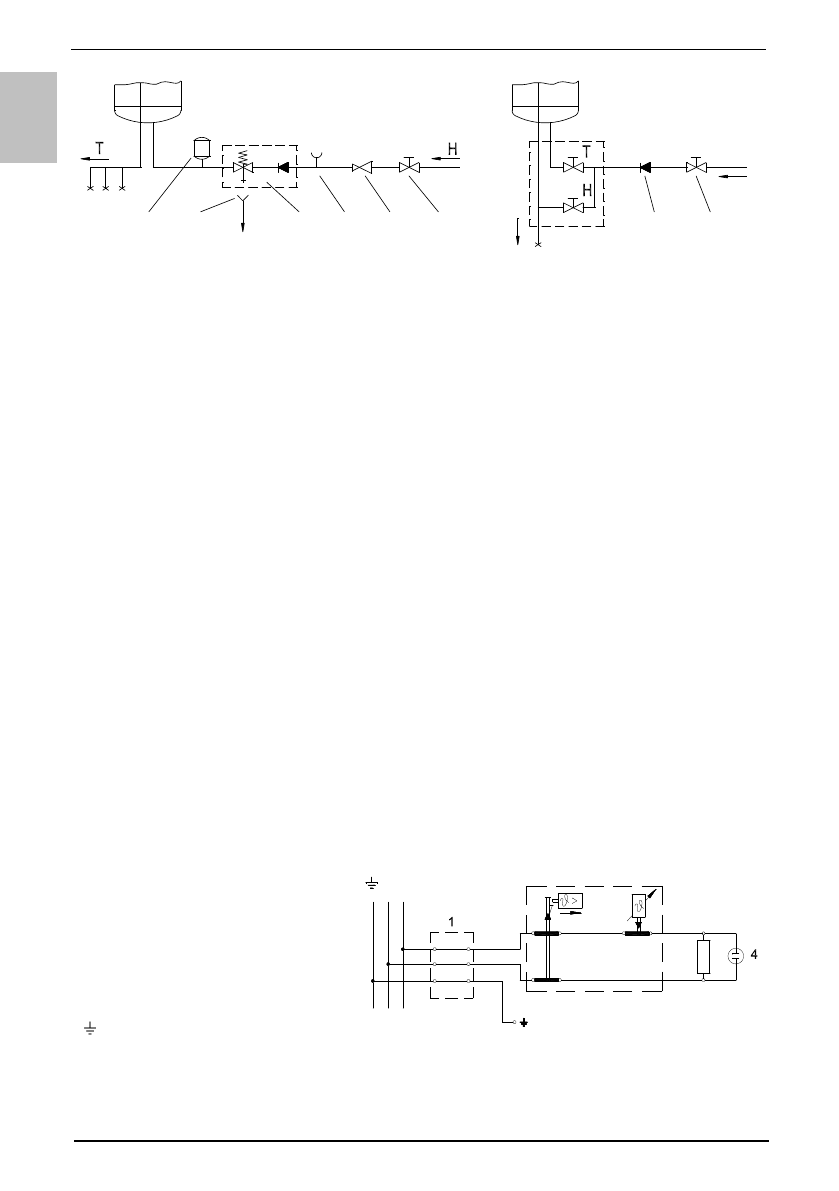

Электросхема

Легенда:
1 - Присоединительная скоба
2 - Термостат и двухполюсной
тепловой предохранитель
3 - Нагреватель
4 - Контрольная лампочка

L - Фазовый проводник
N - Нейтральный проводник

 - Защитный проводник
