S

R/M

NE

17

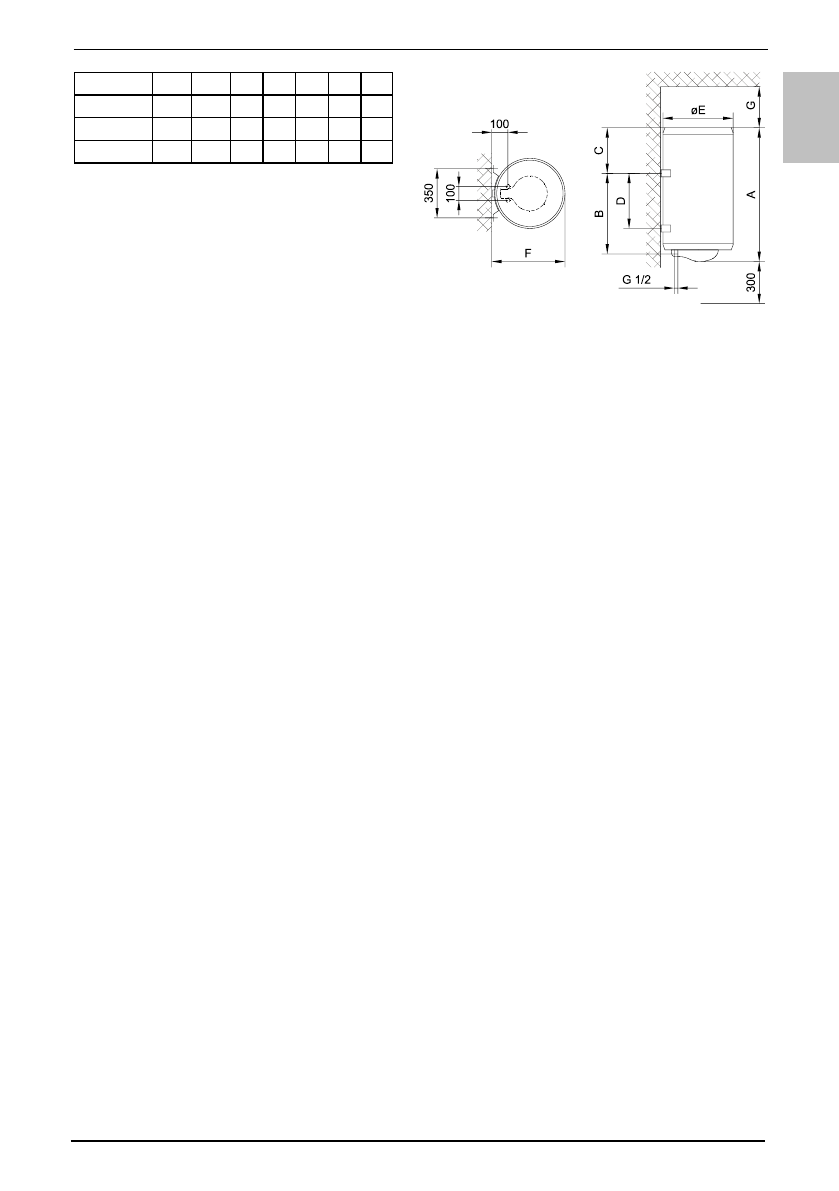

Priključne i montažne
mere bojlera [mm]

PRIKLJUČIVANJE NA VODOVOD

Dovod i odvod vode su označeni bojama na cevima bojlera. Dovod hladne vode je
označen plavom, a odvod tople vode crvenom bojom. Bojler možete da priključite na
vodovodnu mrežu na dva načina. Zatvoreni sistem (pod pritiskom), omogućava
ispuštanje vode na više mesta, a otvoreni sistem (bez pritiska) dozvoljava samo
jedno mesto ispuštanja vode.
S obzirom na sistem priključivanja koji izaberete, morate da ugradite i adekvatnu
bateriju za mešanje. Kod otvorenog sistema (bez pritiska) ispred grejača morate da
ugradite nepovratni ventil koji sprečava izlivanje vode iz kotla, ako nestane vode u
vodovodnoj mreži.
Kod ovog sistema priključivanja morate da ugradite protočnu bateriju za mešanje. U
bojleru se zbog zagrevanja povećava zapremina vode, što uzrokuje kapljanje iz cevi
baterije za mešanje. Jakim zatezanjem ručice baterije za mešanje nećete sprečiti
kapljanje nego možete samo da pokvarite bateriju.
Kod zatvorenog sistema priključivanja (pod pritiskom), na mestima ispuštanja vode
morate ga ugradite baterije za mešanje, namenjene za rad pod pritiskom. Na
odovodnu cev bi trebalo radi bezbednosti rada obavezno da se ugradi sigurnosni
ventil ili sigurnosnu komponentu koja sprečava povećanje pritiska u kotlu za više od
0,1 MPa (1 bar) više od nominalnog. Otvor za ispuštanje vode na sigurnosnom
ventilu mora obavezno da ima izlaz na atmosferski pritisak.
Kad se voda u kotlu zagreva, povećava se i pritisak, ali do granice koju dozvoljava
sigurnosni ventil. Pošto je vraćanje vode u vodovodnu mrežu blokirano, može doći do
kapanja vode iz odlivnog otvora sigurnosnog ventila. Te kapljice vode možete da
usmerite u odvod preko posebnog sistema za ispuštanje vode, koji morate da
postavite ispod sigurnosnog ventila.
Odvodna cev, smeštena ispod elementa za ispuštanje na sigurnosnom ventilu, mora
da bude nameštena u smeru pravo nadole i na temperaturi na kojoj ne smrzava.
U slučaju da zbog već postavljene instalacije nemate mogućnost da vodu koja kapa
iz sigurnosnog ventila sprovedete u odvod, kapanje možete da izbegnete tako da na
dovodnu cev bojlera ugradite ekspanzione posude zapremine od 3 l. Za pravilan rad
sigurnosnog ventila morate sami periodično da vršite kontrolu da biste uklonili vodeni
kamenac i proverili eventualne blokade sigurnosnog ventila. Kod proveravanja,
pomicanjem ručke ili odvijanjem matice zavrtnja (zavisno od vrste zavrtnja) otvorite
ispuštanje iz sigurnosnog ventila. Pri tome kroz mlaznicu ventila za isticanje mora da
proteče voda, kao znak da je ventil besprekoran.

A

B

C

D

E

F

G

TG 50 N

561  365  185  -  454  461  130

TG 80 N

766  565  190  -  454  461  180

TG 100 N

926  715  200  -  454  461  260
