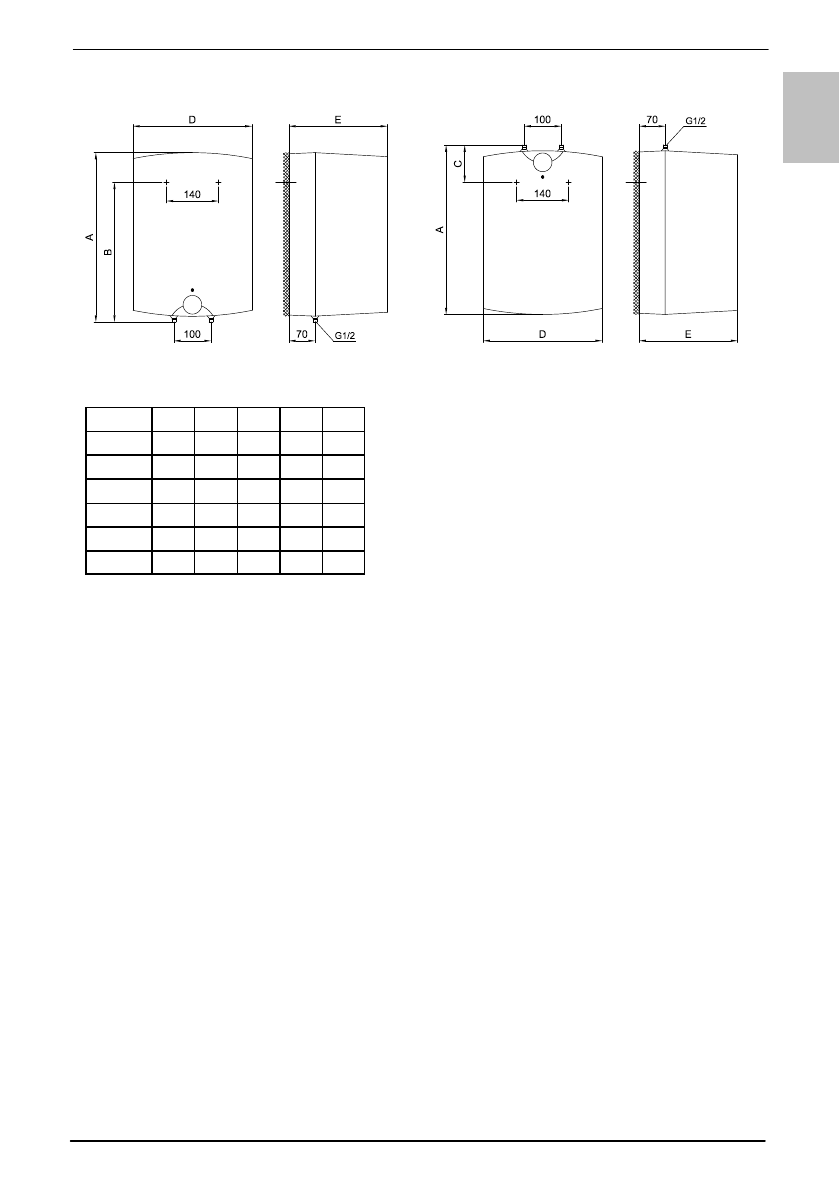

Присоединительные и монтажные размеры водонагревателя [мм]

Исполнение над мойкой

Исполнение под мойкой

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ


Трубы подвода и отвода воды обозначены разными цветами. Синий  - холодная
вода, красный - горячая.
Нагреватель  можно  подключать  к  водопроводу  двумя  способами.  Напорная
(закрытая)  система  подключения  обеспечивает  забор  воды  в  нескольких
местах,  а  безнапорная  (открытая)  система  -  только  в  одном  месте.  В
зависимости  от  выбранной  системы  подключения  необходимо  устанавливать
соответствующие смесительные батареи.
В напорной (закрытой) системе подключения необходимо в местах забора воды
использовать  смеситель  с  компенсатором  давления.  На  трубу  подачи  воды  с
целью  обеспечения  безопасности  во  время  работы  водонагревателя  следует
установить

предохранительный

клапан

или

группу

безопасности,

предупреждающую  повышение  давления  в  более  чем  на  0,1  МПа  (1  бар)
относительно  номинального.  Выпускное  отверстие  на  предохранительном
клапане  должно  всегда  оставаться  открытым  для  доступа  воздуха.  При
нагревании  давление  воды  в  баке  повышается  до  предела,  установленного  в
предохранительном  клапане.  Так  как  обратный  слив  воды  в  водопроводную
сеть  не  предусмотрен,  вода  может  капать  из  выпускного  отверстия
предохранительного  клапана.  Эту  воду  можно  направить  в  слив  через  сифон,
который  необходимо  разместить  под  предохранительным  клапаном.  Сливной
шланг  под  выходным  отверстием  предохранительного  клапана  должен  быть
направлен прямо и вниз, нельзя допускать его замерзания.

A

B

C

D

E

GT 5 O

396

270

256  260

GT 5 U

396

144

256  260

GT 10 O  500  398

350  265

GT 10 U

500

122

350  265

GT 15 O  500  398

350  310

GT 15 U

500

122

350  310
