RO

14

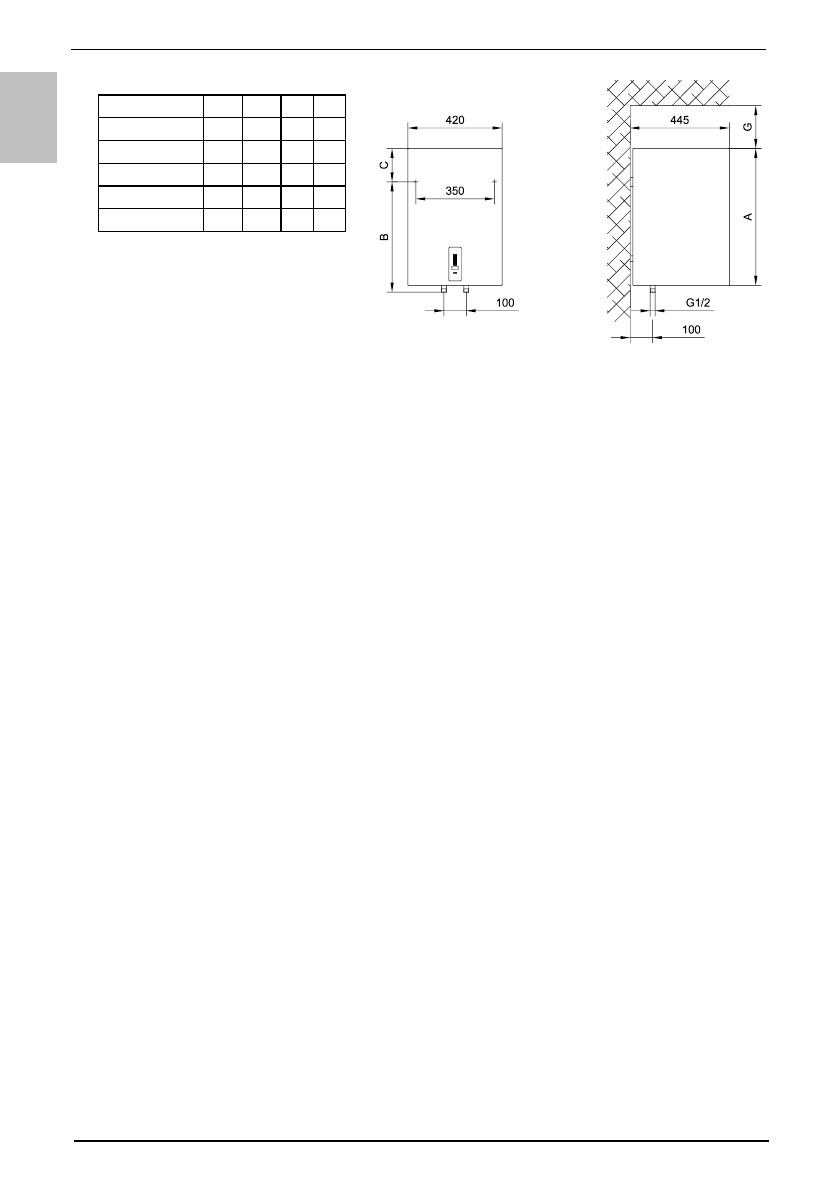

Fig. 1: Montarea verticală pe perete

CONECTAREA LA SURSA DE ALIMENTARE CU
APĂ


Ţevile de alimentare cu apă şi de evacuare a apei din boiler sunt marcate cu culori
diferite. Ţeava de aducţiune a apei reci este marcată cu albastru, iar cea de evacuare
a apei calde este marcată cu roşu.
Boilerul poate fi racordat la reţeaua de alimentare cu apă în două moduri. Sistemul
de racordare închis, presurizat, facilitează alimentarea cu apă de la mai multe surse.
Sistemul de racordare deschis, nepresirizat, facilitează alimentarea cu apă doar de la
o singură sursă. Trebuie să se monteze baterii de transvazare adecvate, în funcție de
sistemul de de racordare ales.
În cazul sistemului închis presurizat (Fig. 2) este necesar a folosi baterii de
transvazare presurizate. Pentru asigurarea folosirii în siguranță a boilerului, la țeava
de alimentare cu apă trebuie să fie instalat un ventil de siguranță sau un dispozitiv de
siguranță, care să împiedice mărirea presiunii în rezervor cu peste 0,1 MPa (1 bar)
peste valoarea nominală. Orificiul de evacuare al ventilului de siguranţă trebuie să
aibă în mod obligatoriu ieşire la presiunea atmosferică. Încălzirea apei din boiler duce
la creşterea presiunii până la limita fixată prin ventilul de siguranţă. Întrucât
întoarcerea apei în reţea este împiedicată, se poate întâmpla să înceapă să picure
apă din orificiul de scurgere al ventilului de siguranţă. Apa rezultată din picurare
poate fi deviată în canalul de scurgere, prin intermediul unui element de captare a
apei, care va fi plasat sub ventilul de siguranţă. Ţeava de evacuare a apei conectată
la ventilul de siguranţă va trebui montată sub acesta, perpendicular pe podea,
avându-se grijă ca ea să se afle într-un loc ferit de îngheţ.
În cazul în care doriți să împiedicați picurarea apei din ventilul de siguranță, trebuie
să montați pe țeava de alimentare cu apă a boilerului un rezervor de expansiune cu
volumul minim de 5% din volumul boilerului.
În vederea asigurării bunei funcționări a ventilului de siguranță trebuie efectuate
controale periodice, pentru a se elimina calcarul și a se verifica dacă ventilul de
siguranță nu este blocat. La efectuarea verificărilor trebuie să deschideți ventilul prin
folosirea manetei sau deșurubarea piuliței ventilului (în funcție de tipul ventilului). Prin
orificiul de evacuare a ventilului trebuie să curgă apa, aceasta îndicând faptul că
ventilul funcționează impecabil.

Dimensiuni de racordare şi

montare a boilerului [mm]

A

B

C

G

OTGS 30 E5

510  310  235  180

OTGS 50 E5

690  470  250  260

OTGS 80 E5

950  735  245  360

OTGS 100 E5  1125  900  255  510
OTGS 120 E5  1300  900  430  510
