22

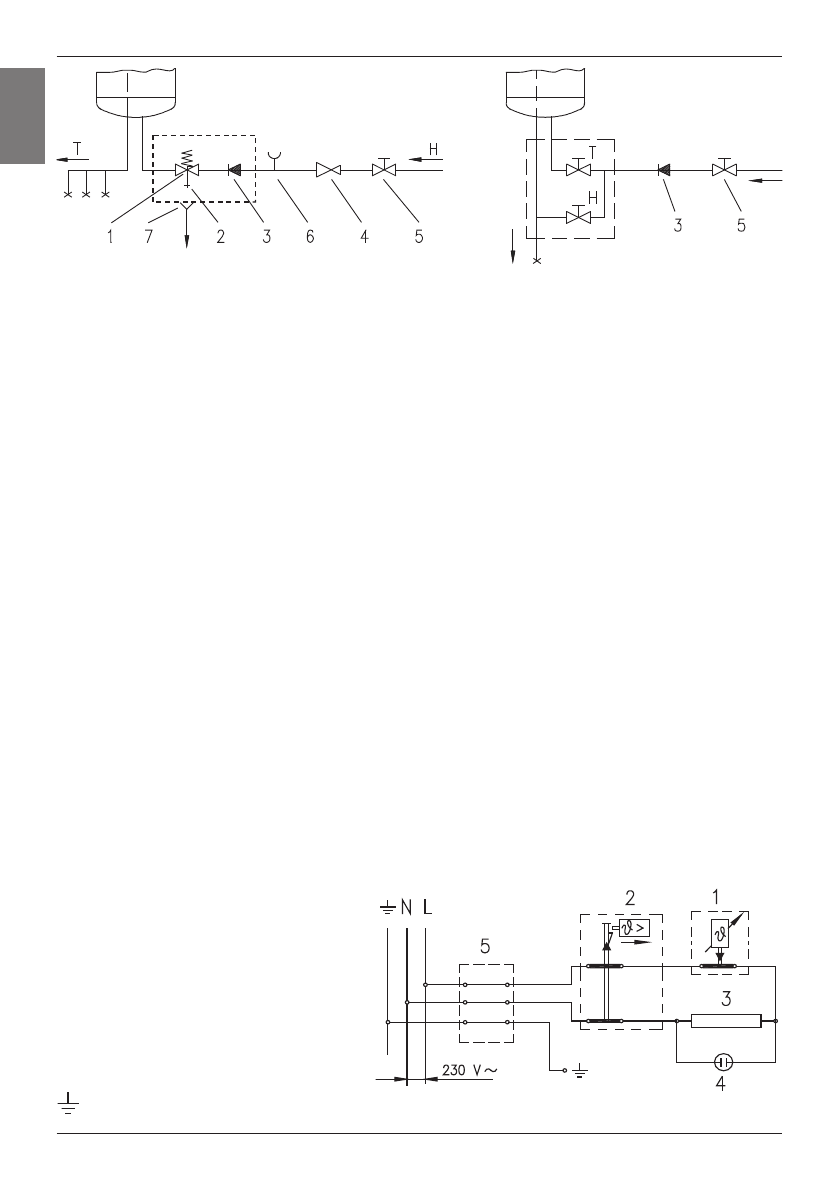

Legenda:   1 - Povratni sigurnosni ventil

6 - Pokusni nastavak

2 - Pokusni ventil

7 - Čašica s priključkom na izlijev

3 - Protupovratni ventil

4 - Redukcijski ventil tlaka

H - Hladna voda

5 - Zaporni ventil

T - Topla voda

Zatvoreni (tlačni) sustav

Otvoreni (protočni) sustav

POZOR!
Između aparata i povratnog sigurnosnog ventila ne smijemo graditi zaporni ventil
jer bismo time onemogučili djelovanje prvoga.

Grijalicu  možemo  priključiti  na  kućnu  vodovodnu  mrežu  bez  redukcijskog  ventila,  ako  je
tlak  u  mreži  niži  od  0,5  MPa  (5  bara).  Ako  tlak  prelazi  0,5  MPa  (5  bara)  treba  obvezno
ugraditi  redukcijski  ventil.  Bojler  morate  obvezno  napuniti  vodom  prije  priključenja  na
električnu mrežu. Kod prvog punjenja otvorite ručku sa toplom vodom na miješalici. Bojler
je napunjen kada voda proteče kroz cijev miješalice.

PRIKLJUČENJE NA ELEKTRIČNU MREŽU

Prije priključenja na električnu mrežu potrebno je u bojler ugraditi priključni kabel; skinite
plastični poklopac. Da biste to učinili morate odviti zaštitni poklopac sa grijača.
Priključenje  bojlera  ne  električnu  mrežu  mora  se  odvijati  u  skladu  sa  standardima  za
električne  instalacije.  Budući  da  bojler  ne  posjeduje  element  koji  bi  ga  trajno  razdvajao
od  eletrične  mreže,  potrebno  je  na  kabelskoj  vezi  između  njih  i  trajne  instalacije  ugraditi
takav prekidač koji prekida oba pola napajanja; razmak između otvorenih kontakata mora
biti najmanje 3 mm.

Legenda:
1 - Termostat
2 - Bimetalni osigurač
3 - Grijač
4 - Kontrolna lampica
5 - Priključna spojnica

L -     Fazni vodič
N -    Neutralni vodič

 - Zaštitni vodič

Shema električnog spajanja
