33

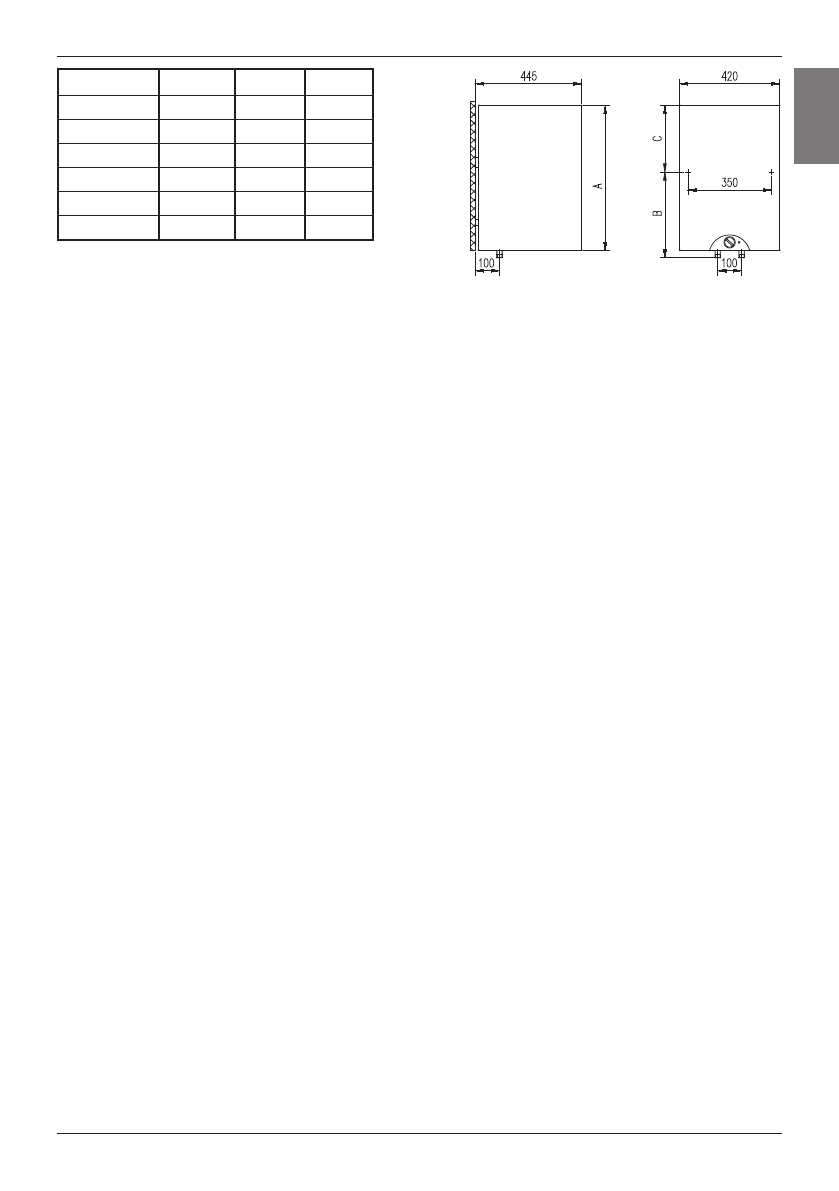

A bojler csatlakoztatási és összeszerelési méretei [mm]

CSATLAKOZTATÁS A VÍZHÁLÓZATRA

A bojler vízbevezetési és -elvezetési vezetékei különböző színnel vannak jelölve. A hideg
vízbevezetés kékkel, a meleg vízelvezetés pedig pirossal.
A bojlert kétféleképpen lehet a vízvezeték hálózatra csatlakoztatni. A zárt, yomórendszerű
csatlakozás  több  fogyasztóhelyen  történő  vízvételezést  tesz  lehetővé,  a  nyitott,  nem
nyomórendszerű pedig csak egy fogyasztóhelyen. A kiválasztott csatlakozási rendszertől
függően megfelelő keverőcsaptelepeket is be kell szereznie.
Nyitott,  nem  nyomórendszernél  a  bojlerba  visszacsapó  szelepet  kell  építeni,  amely
megakadályozza,  hogy  a  víz  a  katlanból  kifolyjon,  ha  a  hálózatból  kifogy  a  víz.  Ennél
a  csatlakozási  rendszernél  átfolyó  keverőcsaptelepet  kell  alkalmazni.  A  bojlerben
a  melegítés  hatására  nő  a  térfogat,  ami  a  keverőcsaptelepen  csöpögést  okoz.  A
keverőcsaptelep karjának erős meghúzásával a víz csöpögését nem lehet megállítani, de
eltörheti a csaptelepet.
Zárt, nyomórendszernél a fogyasztóhelyeken nyomó keverőcsaptelepeket kell alkalmazni.
A biztonságos működés érdekében a bevezető csőre feltétlenül biztonsági szelepet vagy
olyan biztonsági együttest kell építeni, amely megakadályozza, hogy a kazánban a nyomás
a nominális értéknél 0,1 MPa-nál magasabbra emelkedjen.
Vízmelegítés  közben  a  bojlerban  a  biztonsági  szelepben  beállított  határig  növekszik  a
nyomás. Tekintettel arra, hogy a víz a vízvezeték hálozatba történő visszajutása akadályba
ütközik,  a  biztonsági  szelep  kifolyó  nyílásán  víz  csöpöghet.  A  csöpögő  vizet  a  biztonsági
szelep  alá  helyezett  vízfelfogóval  a  lefolyóba  vezetheti.  A  biztonsági  szelep  kifolyója  alatt
elhelyezett elvezető csövet egyenesen lefelé kell elhelyezni, fagymentes helyen.
Amennyiben  a  helytelenül  végzett  szerelés  miatt  a  visszacsapó  szelepből  csöpögő  vizet
nem lehet a kifolyó csőbe vezetni, úgy a csöpögést egy 3 literes tágulási tartálynak a bojler
befolyó csövébe való beépítésével lehet megszüntetni.
A  visszacsapó  szelep  helyes  működésének  ellenőrzését  Önnek  kell  elvégeznie
14  naponta.  Ellenőrzéskor  a  kar  elmozdításával  vagy  az  anyacsavar  szelepről  való
lecsavarásával (a visszacsapó szelep típusától függően) ki kell nyitni a visszacsapó szelep
kifolyó csövét. Ha a szelep kifolyó csövén kifolyik a víz, az azt jelenti, hogy a visszacsapó
szelep tökéletesen működik.

H

A

B

C

OTG 30

510

310

235

OTG 50

690

470

250

OTG 65

820

605

245

OTG 80

950

735

245

OTG 100 1125

900

255

OTG 120 1300

900

430
