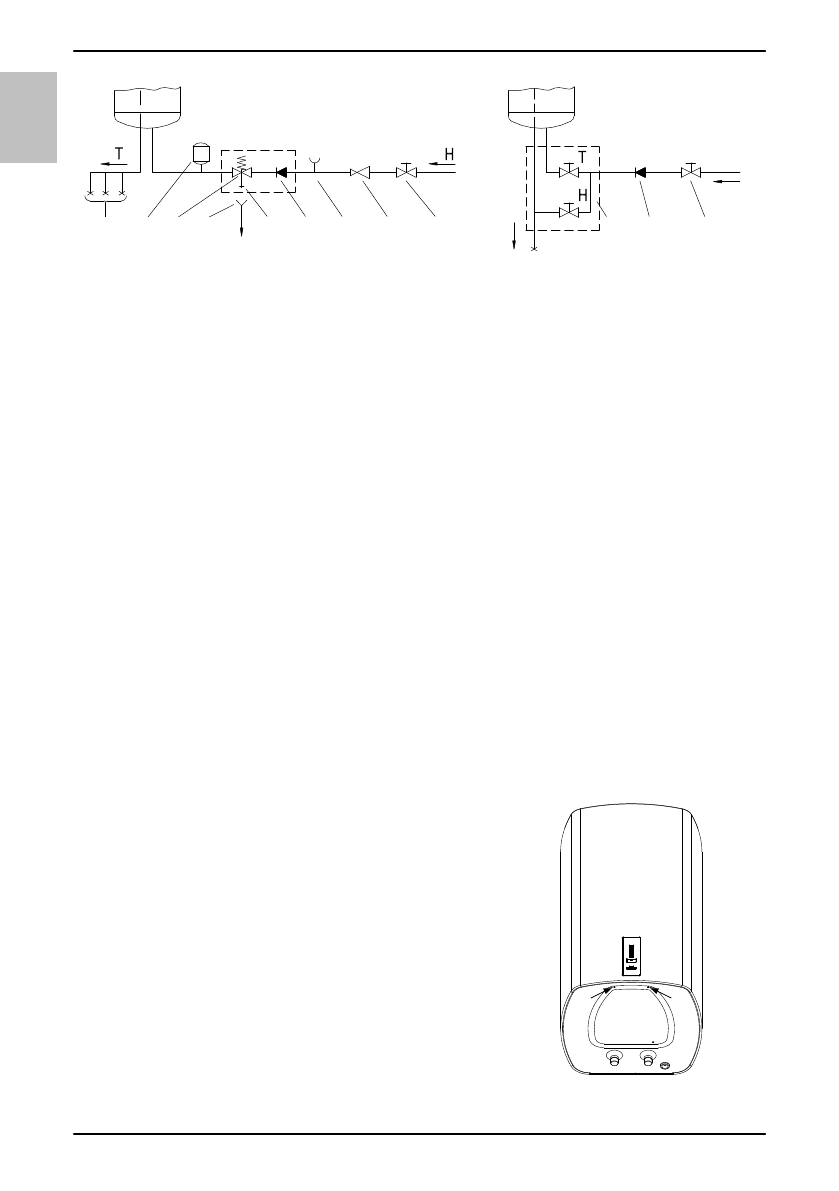

Fig. 2: Sistemul închis (presurizat)

Fig. 3: Sistemul deschis

(nepresurizat)

Nu  este  permis  a  se  monta  un  ventil  de  oprire  între  elementul  de  încălzire  și
ventilul  de  siguranță,  pentru  că  astfel  s-ar  elimina  protecția  la  presiune  a
elementului de încălzire!


Rezervorul  poate  fi  racordat  la  reţeaua locală  de  alimentare  cu  apă  fără  un  ventil  de
reducere  a  presiunii,  dacă  presiunea  din  reţea  este  mai  mică  decât  presiunea
nominală.  Dacă presiunea din reţea este mai mare decât presiunea nominală,  atunci
trebuie instalat un ventil de reducere a presiunii.
Înainte  de  racordarea  la  sursa  de  alimentare  cu  energie  electrică,  rezervorul  trebuie
umplut cu apă.  Când umpleţi rezervorul pentru prima dată, deschideți maneta pentru
apă  caldă  de  a  bateriei  de  transvazare.  Când  rezervorul  este  umplut  cu  apă,  apa
începe să curgă prin țeava bateriei de transvazare.


CONECTAREA BOILERULUI LA REŢEAUA ELECTRICĂ


Înainte  de  conectarea  la  instalaţia  electrică,
este  necesar a se  monta  un  cablu  de  legătură
cu  secţiunea  minimă  de  1,5  mm

2

  (H05VV-F

3G  1,5  mm

2

).  De  aceea,  trebuie  să  înlăturați

capacul de protecție.
Dispozitivul  de  separare  a  polilor  din  instalația
electrică  trebuie  să  corespundă  normativelor
în vigoare la nivel național.






Fig. 4: Înlăturarea capacului protector

3

4

7

8

7

6

5

b

a

2

1

9

Legenda:
1 - Baterii de transvazare presurizate
2 - Rezervor de expansiune
3 - Ventil de siguranţă
  a - Ventil de verificare
  b - Ventil unidirecțional
4 - Pâlnie cu conectare la scurgere

(la canalul colector)


5 - Accesoriu de verificare
6 - Ventil de reducere a presiunii
7 - Ventil de oprire
8 - Ventil unidirecțional
9 - Baterie de transvazare
H - Apă rece
T - Apă fierbinte
