24

A

B

C

D

GB 50

583

365  185  145

GB 80

803

565  205  345

GB 100  948

715  200  495

GB 120  1103  865  205  645

GB 150  1318  1065  220  845

GB 200  1510  1050  430  800


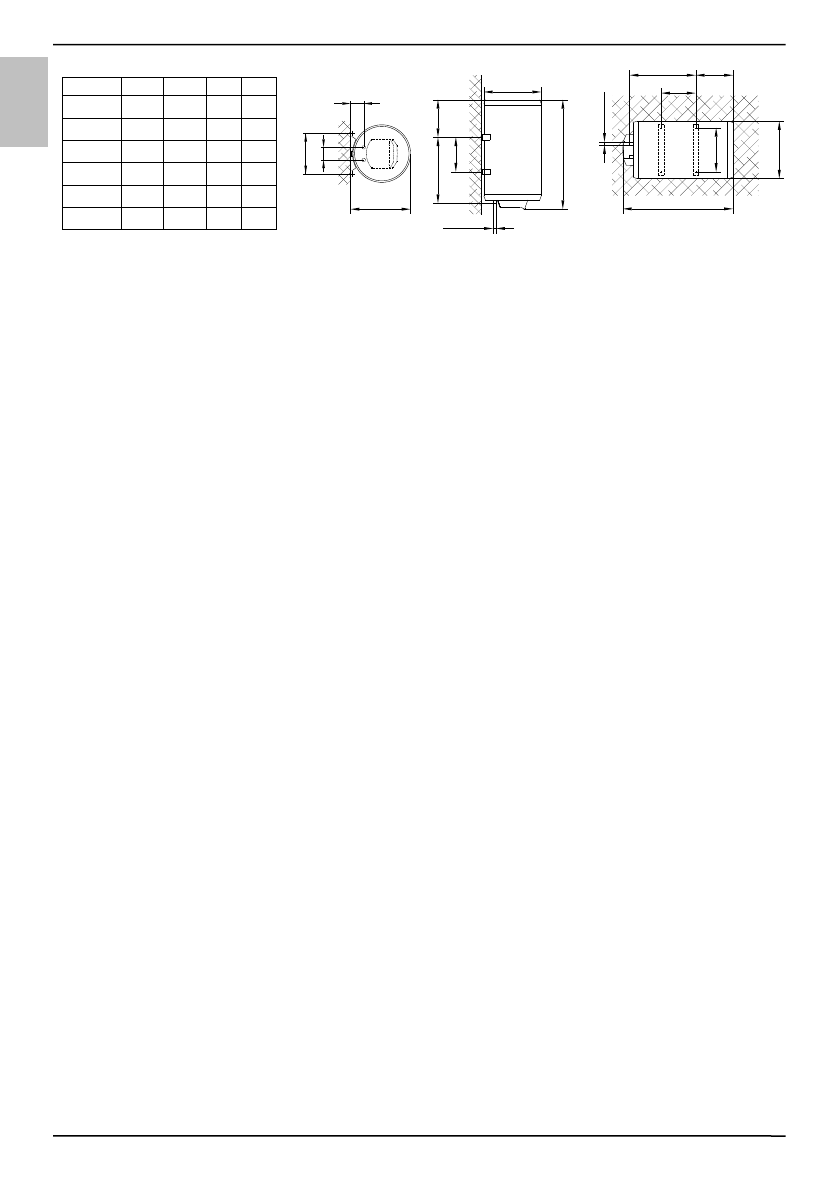

Măsurători de racordare şi
montare a boilerului [mm]



CONECTAREA LA SURSA DE ALIMENTARE CU APĂ


Ţevile de alimentare cu apă şi de evacuare a apei din boiler sunt marcate cu culori diferite.
Ţeava de aducţiune a apei reci este marcată cu albastru,  iar cea de evacuare a apei calde
cu roşu.
Boilerul

poate  fi racordat  la  reţeaua  de alimentare  cu  apă  în  două  moduri.  Sistemul  închis

de branşare sub presiune,  permite distribuirea apei calde în mai multe locuri de utilizare a
aces-

teia  deodată.  În  funcţie  de  sistemul  de  conectare  ales  se  vor  cumpăra  bateriile

corespunzătoare.
În  cazul  recurgerii  la  sistemul  deschis,  fără  compresie,  va  trebui  montat  un  ventil  de
reţinere,  care  împiedică  scurgerea  apei  din  boiler  în  situaţiile  de  lipsă  de  apă  sau  de
întrerupere  temporară  a alimentării cu  apă  de  la  reţea.  în  cazul  aplicării  acestui sistem  de
branşare,  se  impune  utilizarea  unei baterii  de  transvazare.  Datorită  încălzirii,  volumul apei
din boiler se măreşte, ceea ce provoacă picurarea apei din ţeava bateriei. Strângerea până
la refuz a robinetului nu opreşte picurarea, ci dimpotrivă, duce la deteriorarea bateriei.
În  cazul  sistemului  închis  de  branşare  sub  presiune  (racord  de  presiune),  va  trebui  să
folosiţi baterii sub presiune. Pentru a se asigura o funcţionare  lipsită de orice fel de riscuri,
pe ţeava de intrare a apei în boiler va trebui obligatoriu să fie montat un ventil sau un grup
de  siguranţă,  prin  care  se  va  evita  creşterea  presiunii  din  cazan  cu  mai  mult  de  0,1  MPa
(1 bar)  peste  va

loarea  nominală.  Orificiul  de  scurgere  a  ventilului  de  siguranţă  trebuie  să

aibă  în  mod  obligatoriu  ieşire  la  presiunea  atmosferică.  Încălzirea  apei  din  boiler  duce  la
creşterea presiunii până  la limita  fixată  prin  ventilul  de siguranţă.  Întrucât  întoarcerea  apei
în  reţea  este  împiedicată,  se  poate  întâmpla  să  înceapă  să  picure  apă  din  orificiul  de
scurgere al ventilului de siguranţă. Apa rezultată din picurare poate fi deviată în canalul  de
scurgere,  prin  intermediul  unui  manşon  de  captare,  care  va  fi  plasat  sub  ventilul  de
sig

uranţă.  Ţeava  de  evacuare  a  apei  conectată  la  ventilul  de  siguranţă  va  trebui  montată

sub  acesta,  în  poziţie  descendentă,  avându-se  grijă  ca  ea  să  se  afle  într-un  loc  ferit  de
îngheţ.
În  cazul  în  care,  din  cauza  instalării  necorespunzătoare,  nu  aveţi  posibilitatea  să  orientaţi
apa  care  picură  din  ventilul  de  siguranţă  reversibil  spre  canalul  de  scurgere  a  apei,
acumularea  apei  picurate  poate  fi  evitată  prin  montarea  unui  sertar  de  expansiune  având
capacitatea de 3 I, pe ţeava de alimentare cu apă a boilerului.
Pentru  ca  ventilul  de  siguranţă  să  funcţioneze  corespunzător,  tre buie  ca,  periodic,  să  îl
verifi

caţi singuri. La fiecare verificare, va trebui deschis orificiul de scurgere al ventilului de

siguranţă  reversibil;  în  funcţie  de  tipul  de  ventil,  acest  lucru  poate  fi  realizat  fie  cu  ajutorul
robinetului acestuia, fi

e prin deşurubarea piuliţei ventilului. Dacă în momentul respectiv prin

orifi

ciul de scurgere al ventilului va începe să curgă apă, înseamnă că ventilul funcţionează

impecabil.

507

100

500

G 1/2

1

0

0

D

A

3

5

0



B

C

5

0

0

G

1

/2

D

A



B

C

3

5

0

RO
