ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Перед подключением к электросети необходимо к водонагревателю
необходимо подключить соединительный шнур с минимальным
сечением 1,5 мм
2
(H05VV-F 3G 1,5 мм
2
). Для этого следует снять
предохранительную крышку.
Между водонагревателем и сетью электропитания должно быть
предусмотрено соответствующе национальными стандартами монтажа
электроустановок устройство, позволяющее полностью отключить прибор
от сети.
ЛЕГЕНДА
1
Соединительная скоба
2a
Биметаллический
предохранитель
2b
Биметаллический
предохранитель
3
Электронный регулятор
4a
Нагревательный элемент
(1000 Вт или 1600 Вт)
4b
Нагревательный элемент
(1000 Вт)
5
Температурный датчик
6
Температурный датчик
L
Фазовый проводник
N
Нейтральный провод
Защитный проводник
ВНИМАНИЕ: Перед тем как производить любые действия по уходу, ремонту или очистке
обязательно отключите водонагреватель от электросети! Все действия должны выполнять
специалисты, имеющие необходимую квалификацию!

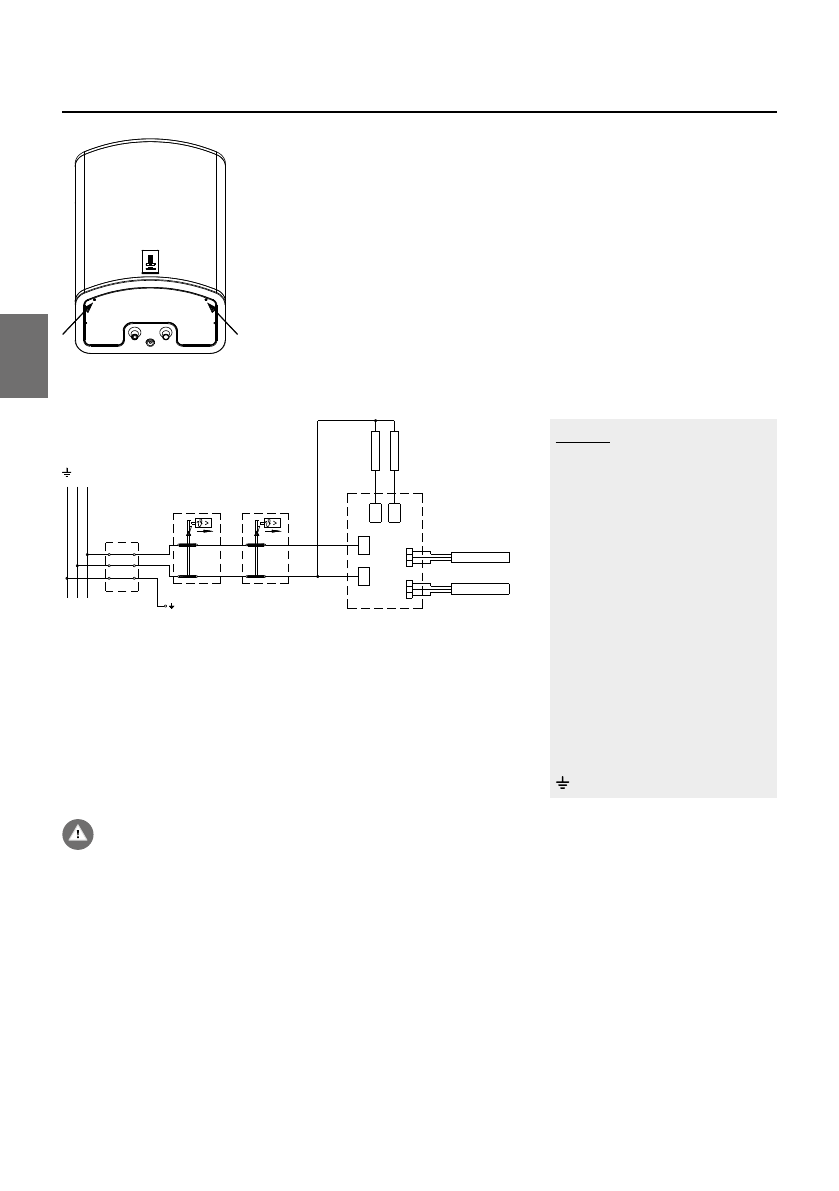

Рис. 5:
Снятие предохранительной крышки
Рисунок 6:
Электросхема
1
N
230 V~
H2
H1
K1
1
2
3
K2
T1
T3
T2
T4
1
2
3
L
N
L
5
6
3
2a
4b
4a
2b
479574
26
RU
