МОНТАЖ

Уважаемый покупатель, благодарим Вас за покупку нашего изделия.

ПРОСИМ ВАС ПЕРЕД УСТАНОВКОЙ И ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ

ВОДОНАГРЕВАТЕЛЯ ВНИМАТЕЛЬНО ПРОЧИТАТЬ ИНСТРУКЦИЮ.

Водонагреватель изготовлен в соответствии с действующими стандартами, испытан и имеет сертификат

соответствия требованиям технического регламента о безопасности машин и оборудования, а также

сертификат соответствия требованиям регламента по электромагнитной совместимости. Основные

технические характеристики водонагревателя указаны в маркировочной табличке, расположенной с нижней

стороны корпуса возле присоединительных шлангов. Подключение к электросети и водопроводу должно

осуществляться уполномоченным специалистом. Также сервисное обслуживание, ремонтные работы,

удаление накипи, проверку или замену противокоррозионного защитного анода может осуществлять только

уполномоченная сервисная служба.

Нагреватель должен быть установлен как можно ближе к местам подачи воды. При монтаже водонагревателя

в помещении, где находятся ванна или душ необходимо обязательно соблюдать требования стандарта

IEC 60364-7-701 (VDE 0100, часть 701). Крепление к стене осуществляется при помощи шурупов

номинального диаметра не менее 8 мм. Слабые стены в местах, где будет висеть нагреватель, необходимо

укрепить соответствующим образом. Водонагреватель FTG 30 E5 можно монтировать на стену только в

вертикальном положении, в то время как остальные водонагреватели можно монтировать в вертикальном

положении или в горизонтальном положении на стену, при этом присоединительные трубы должны быть

обязательно направлены влево. С целью обеспечения возможности дальнейшего сервисного обслуживания

рекомендуется при установке водонагревателя учитывать монтажные размеры  (см. рис. 1 и рис. 2).

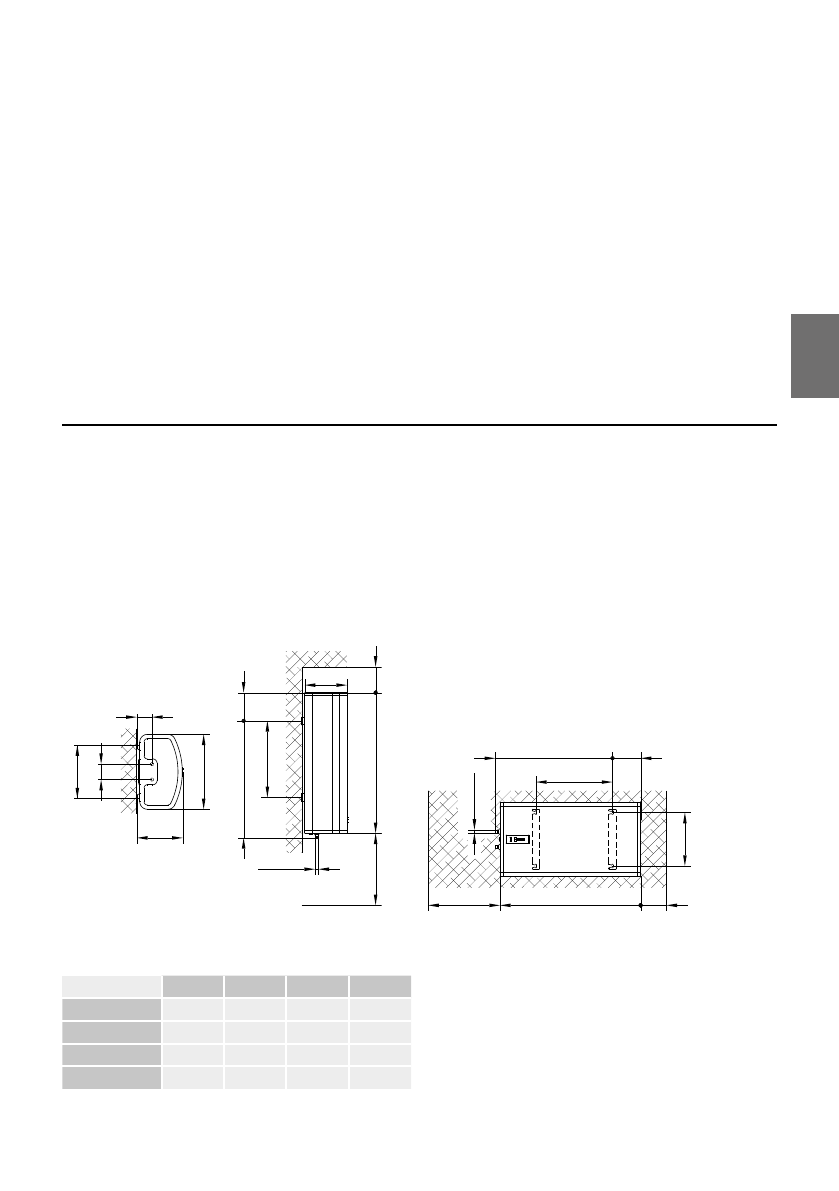

Рис. 1:

Монтаж на стену в вертикальном положении

(для моделей  FTG 30 E5, FTG 50 E5, FTG 80 E5, FTG 100 E5)

*G3/4 - только в моделях 1,0 MПа

Присоединительные и монтажные размеры нагревателя [мм]

Рис. 2:

Монтаж на стену в горизонтальном положении

(для моделей FTG 50 E5, FTG 80 E5, FTG 100 E5)

A

B

C

D

FTG 30 E5

635

515

150

250

FTG 50 E5

920

765

185

500

FTG 80 E5

1350

1195

185

930

FTG 100 E5

1635

1365

300

1100

B

D

A

300

100

278

> 500

200

C

B

D

A

> 500

200

C

G1/2

G3/4

350

350

490

100

*

G1/2
G3/4

*

B

D

A

300

100

278

> 500

200

C

B

D

A

> 500

200

C

G1/2

G3/4

350

350

490

100

*

G1/2
G3/4

*
