21
9
7
6
1
2
3
4
5
6
8
10

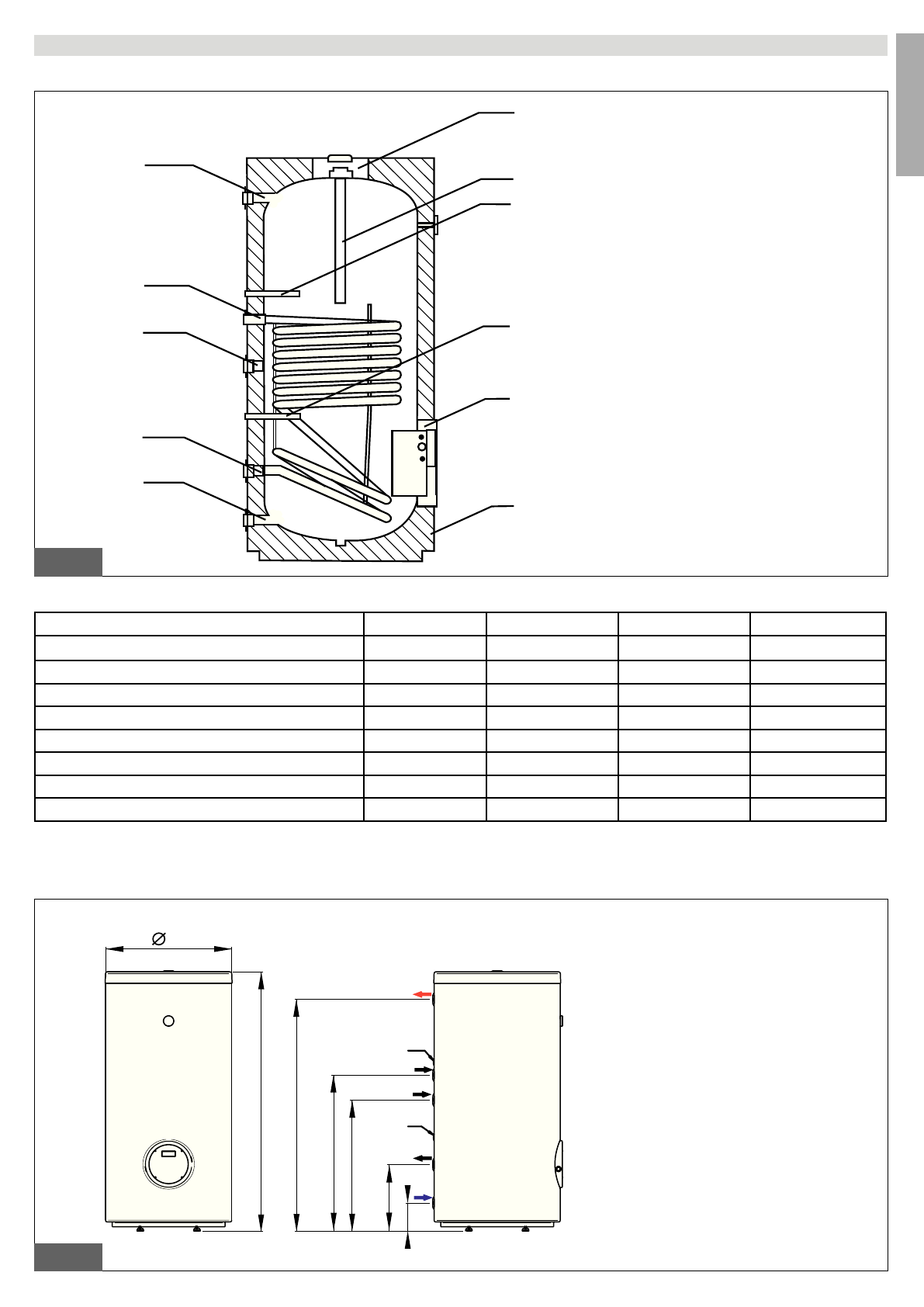

рис. 1
3.1. Номенклатура частей
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДЕЛИ WHPS BA SS
3.2. Таблица технических данных
(*) ΔТ ГВС = 35°C, Т теплоносителя = 80°C, расход теплоносителя - номинальный
A
G
B
C
D
E
F
WW
PV
PR
Z
KW
Tr
Tr
3.3. Размеры
рис. 2
МОДЕЛЬ
160
200
300
500
Емкость (л)
160
200
300
500
Площадь теплообменника (м²)
0,85
1,00
1,40
2,10
Макс. давление водонагревателя (бар)
10
10
10
10
Макс. давление теплообменника (бар)
16
16
16
16
Макс. Т накопителя (°C)
95
95
95
95
Номинальный расход теплоносителя (м³/ч)
2,0
2,0
3,0
3,0
Мощность теплообменника (кВт) (*)
27
30
44
63
Производительность ГВС (л/ч) (*)
663
737
1081
1543
СПЕЦИФИКАЦИЯ:
KW
Подача холодной воды для санитарно-
бытовых нужд
WW
Выход горячей воды для санитарно-
бытовых нужд
PR
Выход теплообменника
PV
Вход теплообменника
TR
Кожух термостата
Z
Рециркуляция
СПЕЦИФИКАЦИЯ:
1.
Подача холодной воды для санитарно-
бытовых нужд
2.
Выход горячей воды для санитарно-
бытовых нужд
3.
Вход теплоносителя
4.
Выход теплоносителя
5.
Вход рециркуляции
6.
Гильза термостата
7.
Магниевый анод
8.
Пенополиуретановая теплоизоляция
9.
Смотровой фланец
10.
Верхний смотровой фланец
PУC
CKИЙ
Содержание
- 20 PУC
- 21 ОПИСАНИЕ УСТРОЙСТВА
- 22 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДЕЛИ WHPS BA SS; МОДЕЛЬ
- 23 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДЕЛИ WHPS BA DS
- 25 ПРИМЕРЫ ОБОРУДОВАНИЯ; КОТЕЛ
- 26 Подача воды и предварительные операции
- 28 ОБСЛУЖИВАНИЕ И ЧИСТКА
