4 Устройство водонагревателя

4.1

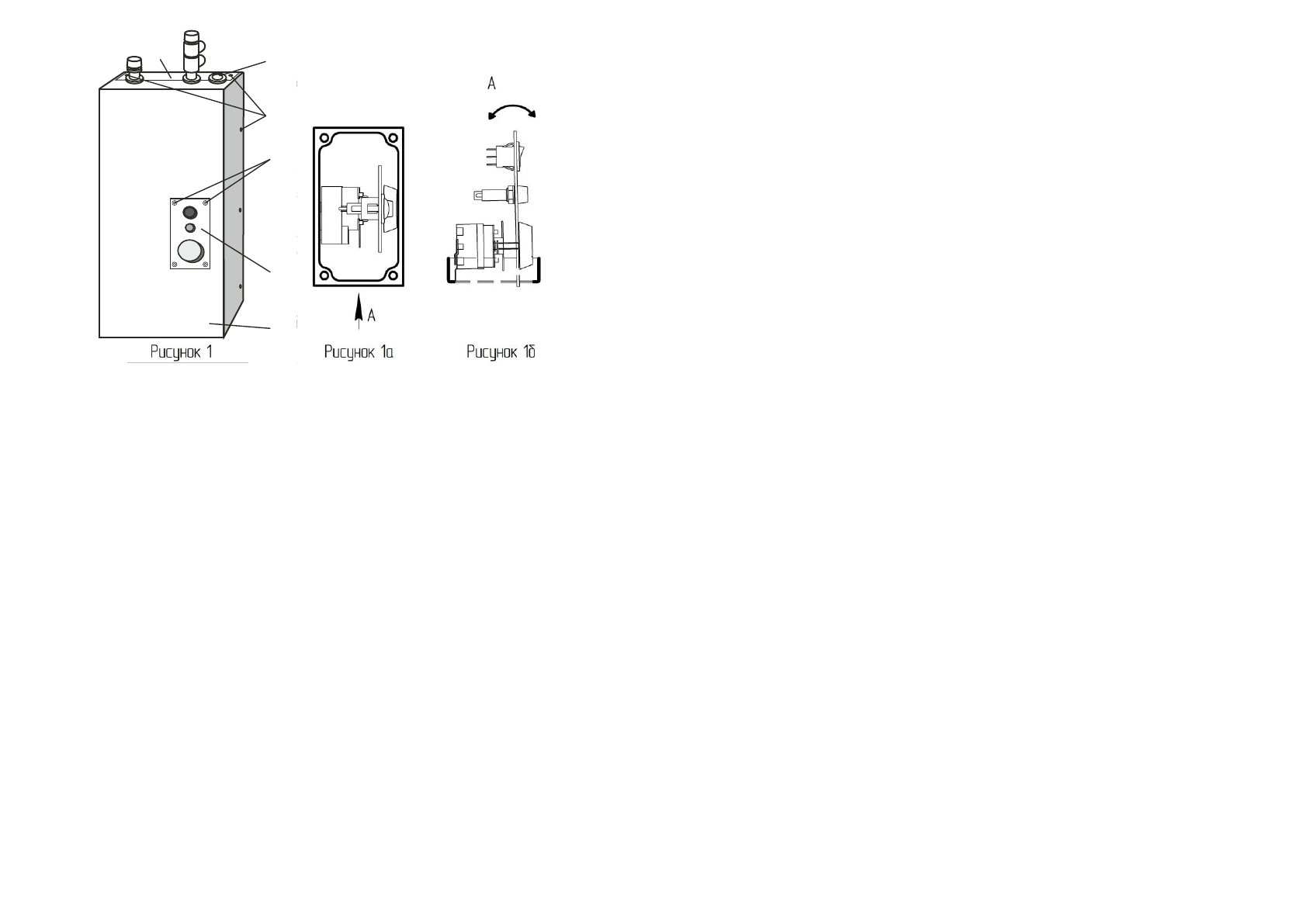

  Для подключения водонагревателя и ремонтно-профилактических работ

необходимо  снять  кожух  согласно  рис.1,  1а,  1б.  Для  этого  следует  утопить
надавливанием  до  щелчка  центральные  части  крепежных  клипс  (1)  и  извлечь
их,  извлечь  панель  управления  (2)  из  окна,  развернуть  ее  перпендикулярно
прибору  (см.  рис.  1а)  и  ввести  её  через  проём  во  внутренний  объём  прибора,
наклоняя  влево-вправо  по  мере  опускания  (см.  рис  1б).  После  этого  отвернуть
самонарезающие винты (3) с брызгозащитной панели (4) и снять ее. Отвернуть
самонарезающие винты (3) с боковых поверхностей кожуха (5) и снять кожух.

4.2

  Водонагреватели    ЭВАН-В1  -6;  -7,5;  -9;  -12;  -15;  -18;  -21;  -24;  -30  в

соответствии с рис. 2 состоят из следующих основных частей:

-  котла  ( )  с  выходным  ( )  и  входным  ( )  патрубками  G1/2

,

1

2

3

  наружн.

датчиком  терморегулятора  ( ),  аварийным  несамовозвратным  термовы-

4

ключателем  ( ),  отключающим  водонагреватель  при  85

  и  блоками

0

5

С,

трубчатых  электронагревателей  (ТЭН)  ( );

6

-  панели  (7)  с  зажимом  заземления  (8)  для  подключения  защитного

проводника  РЕ;

-

блока управления, состоящего из:

-  кронштейна  (9)  с  размещенными  на  нем  клеммным  блоком  (10),

пускателем  (11),  предохранителем  цепи  управления  (12);
-

панели  управления  (13)  с  расположенными  на  ней  элементами

управления  и  сигнализации:

-  выключателем  «Сеть»  (14);

-

сигнальной  ламп

ой

  “НАГРЕВ”  (1

5

);

-  т е р м о р е г у л я т о р о м   ( 1 6 ) ,   с л у ж а щ и м   д л я   у с т а н о в к и

температуры  нагрева  теплоносителя..

4.3  Водонагреватели  ЭВАН-В1  -6;  -7,5  -9;  -12;  -15  имеют  один  блок

трубчатых  электронагревателей  (ТЭН),  ЭВАН-В1  -18;  -21;  -24;  -30  -    два.
