ЭПВН

6.5

Внимание!

Водонагреватель  устанавливается  только  в  горизонтальном

положении  в  соответствии  с  рисунком  1,  при  этом  выходной
патрубок  должен  быть  направлен  вверх.

6.6  Так  как  при  аварийном  срабатывании  предохранительного

клапана  (  перегрев,  скачки  давления  в  водопроводной  сети  )  возможен
выброс  воды  или  пара  через  его  дренажное  отверстие,  необходимо  от  этого
отверстия  выполнить  слив  в  канализационную  систему.

6.7  Допускается  крепить  водонагреватель  на  вертикальной  поверх-

ности  (в  опорах  водонагревателя,  с  противоположной  от  пульта  управления
стороны,  имеются  крепежные  отверстия),  если  обеспе-чивается  надежная
фиксация  прибора  в  горизонтальном  положении.

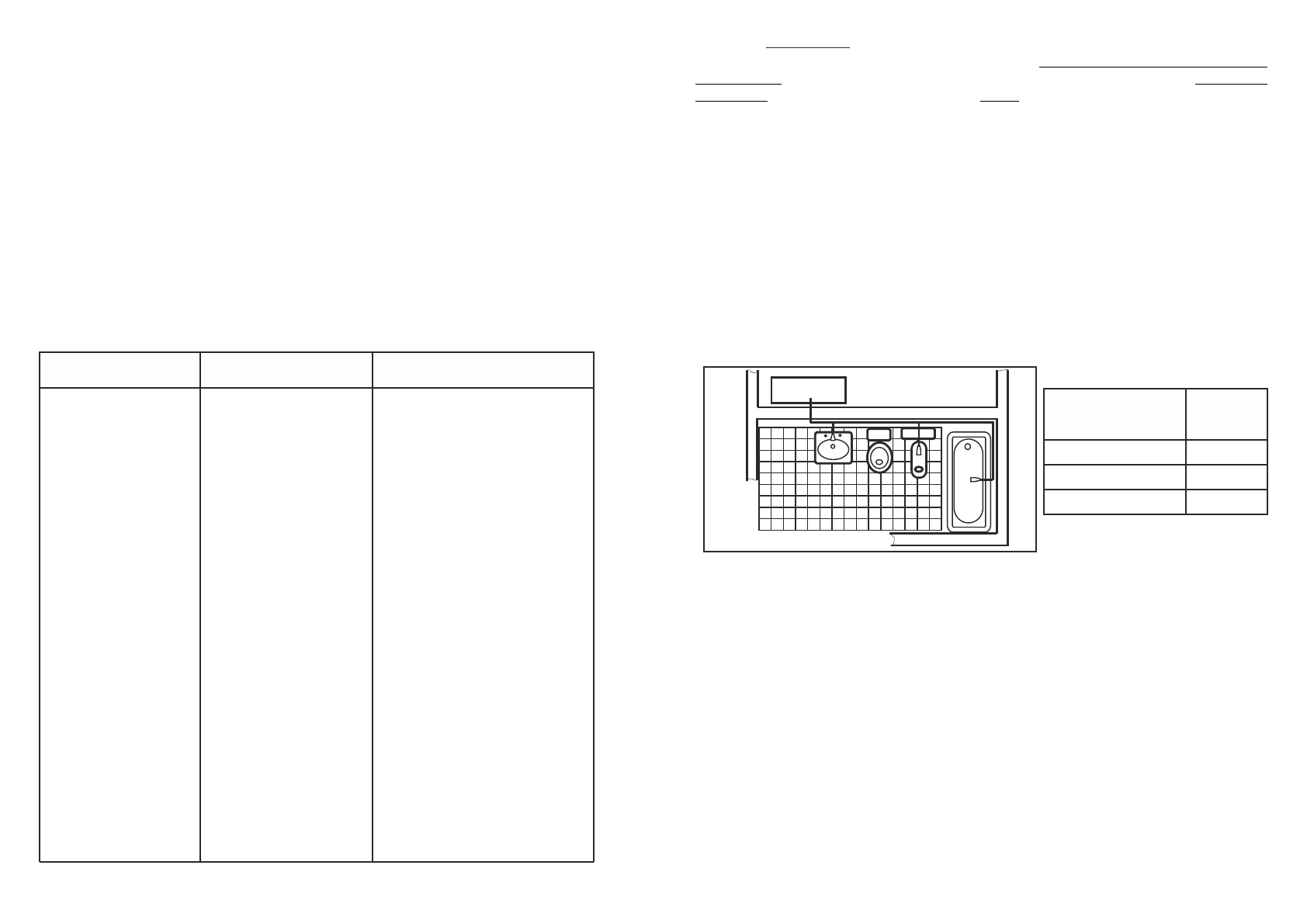

6.8  Принципиальная  схема  водопроводной  сети  от  водонагревателя

приведена  на  рисунке  2.

6.9

водонагревателя

Подключение

  к  электрической  сети  произ-водится

в  соответствии  с  рисунком  3.

Ввод  электрической  сети  в  пульт  управления  должен  быть  уплотнен

до  брызгозащищенного  состояния.

Для  подключения  применять  провод   с  медной   токопроводящей  жилой

сечением,  указанным  в  таблице  4.

7

Порядок

работы

7.1 Включение водонагревателя

7.1.1  Проверьте  наличие  воды  в  системе  путем  открытия  разборного

крана.

7.1.2  Перед  включением

  необходимо  проверить

водонагревателя

автоматический  выключатель:  если  он  отключен  -  включить.

7.2 Порядок работы с водонагравателем

7.2.1  В

  управляется  с  пульта  управления.

одонагреватель

7.2.2

СЕТЬ

Переключите  выключатель

в  положение  ВКЛ.  Световой

сигнал  выключателя

сообщает  о  том,  что  напряжение  на  пульт

СЕТЬ

поступает.

7.1.3  У

становите

требуемую

мощность

включением

выключателей

СТУПЕНИ  МОЩНОСТИ.  Номинальная  мощность  каждой  ступени  (секции)
указана  в  разделе  11.

Название

прибора

 Сечение

 жилы,

кв. мм

Таблица 4

 35

ЭПВН-120

ЭПВН-72;-84

ЭПВН-96;-108

 50

 70

- 7 -

- 10 -

Рисунок 2.

8.5  Наиболее  оптимальным  вариантом  для  потребителя  является

заключение  договора  на  техническое  обслуживание  в  течение  всего  срока
службы

,  с  одной  из  организаций,  предложенных  продавцом.

водонагревателя

8.6  Все  сведения  о  техническом  обслуживании

водонагревателя

оформляются  “Актом  о  проведенных  работах”  и  соответствующей  отметкой
в  разделе  “Отметка  о  проведенных  работах”.

9  Правила  хранения  и  транспортирования

9.1  Хранить

  необходимо  в  помещениях  с  естествен-

водонагреватель

ной  вентиляцией  и  отсутствием  резких  перепадов  температуры  и  влаж-

0

0

ности;  при  температуре  не  выше  +40

С  и  не  ниже  минус  50

С,

0

относительной  влажности  не  более  80  %  при  +25  С.

9.2  В

  можно  транспортировать  любым  видом  закры-

одонагреватель

того    транспорта  с  обязательным  соблюдением  мер  предосторожности  при
перевозке  хрупких  грузов.

10 Возможные неисправности и методы их устранения

Возможная

неисправность

Вероятная причина

Метод устранения

Водонагреватель  не
включается.

При  работе  водонаг-
реватель  сильно  гу-
д и т   ( д р е б е з ж и т )
магнитная  система
пускателя.
Индикация  водонагре-
вателя  работает,  а
вода  не  нагревается

Неправильное  подклю-
чение  водонагревателя
к  электрической  сети

Нарушение  целостнос-
ти   подводящей  элект-
ропроводки.
Отсутствие  электри-
ч е с к о г о   к о н т а к т а   в
м е с т а х   с о е д и н е н и я
подводящей  элек тро-
п р о во д к и   к   з а ж и м а м
водонагревателя.
Напряжение  в  элетри-
ческой  сети  ниже  ука-
занного  в  таблице  1.

Отключился  термовы-
ключатель

П р о в е р и т ь   п р а в и л ь н о с т ь
подключения  водонагревателя
в  соответствии  с  рисунком
3.  Обратить  особое  внима-
ние  на  правильность  подклю-
чения  защитного  проводника
( Р Е )   и   н у л е во г о   р а б оч е г о
проводника  (N).
Проверить  целостность  под-
водящей  электропроводки.

Проверить  качество  контак-
тных  соединений  подводящей
электропроводки  к  зажимам
прибора.  При  необходимости
зачистить  места  контакта.

Обратится  в  энергоснабжаю-
щую  организацию,  к

электри-

ческим

сетям  которой  произ-

ведено  подключение.

Обратится  в

гарантийную

мастерскую  или

  организа-

цию,  имеющую  лицензию  на
выполнение  соответствую-
щих  видов  работ  зарегист-
рированную  в  органах  Энер-
гонадзора  и  договор  с  изго-
товителем.
