3. Прикрутите обе 3/8-дюймовых водопровод-
ных трубки прибора с помощю накидных гаек,
вложив прежде в каждую из них 3/8-дюймо-
вую прокладку.
4. Прикрутите пластмассовую гайку с насечка-
ми к шурупу настенного крепления.
5. Подключите сеть водоснабжения, подсо-
единенную к водонагревателю, и медленно
откройте запорный кран встроенный в подсо-
единении для холодной воды. Проверьте все
соединения на герметичность.
6. Далее, несколько раз открывайте и закры-
вайте кран с горячей водой до тех пор, пока из
проточного водонагревателя не удалится весь
воздух и воздушные пузыри не перестанут
выходить из водопровода.

Открытое настенное подключение

•  Для открытого подключения вкрутите два

1/2-дюймовых ниппеля с 1/2-дюймовыми
прокладками в переходники с накидной гай-
кой в 1/2-дюйма. Прикрутите к свободному
концу ниппелей два 1/2-дюймовых резьбовых
колпачка боковых водоотводов для горячей и
холодной  воды.

•  Затем подключите трубки прибора для горя-

чей и холодной воды с накидными гайками
и прокладками 3/8-дюйма к переходникам
горячей и холодной воды.

•  Для открытого настенного подключения

желательно установить прибор на рас-
стоянии от стенки, как показано на рис.
8, используя прилагаемые промежуточ-
ные прокладочные колца. При этом сле-
дует также использовать два отверстия в
районе водоподключения для фиксации
нижней части прибора.

•  Прикрутите фланец труб к боковым водо-

отводам 1/2-дюймовых переходников для
горячей и холодной воды применяя 1/2-
дюймовы прокладки с помощю 1/2-дюймо-
вых накидных гайек.

•  Затем выламайте требуемые для труб

отверстия из крышки с помощью тупого
инструмента.

Электрическое подключение
(только авторизованным
специалистам)

Соблюдайте следующие инструкции:
•  Установка должна соответствовать дейс-

твующим IEC (Международным стандар-
там по электротехнике), национальным
стандартам или другим специальным
инструкциям, определенным местной
компанией, обеспечивающей электро-
снабжение.

•  Соблюдайте инструкции на паспортной

табличке и технические характеристики.

• Устройство должно быть заземлено!

Структурные предварительные
условия

•  Прибор должен быть не разъёмно подклю-

чен к электросети.

• Номинальное

сечение

электропровода

допустомо до 10 мм

2

.

•  Электрическая проводка не должна быть

повреждена. После монтажа, проводка не
должна находится в зоне непосредствен-
ного доступа.

•  Выключатель сети (например, через

предохранители) с шириной контактного
растояния по меньшей мере 3 мм на кон-
такт, должен рассоединять все три контак-
та одновреммено.

•  Для защититы прибора, предохранитель-

ный элемент для проводки, должен быть
подобран к соответствующему номиналь-
ному току прибора.

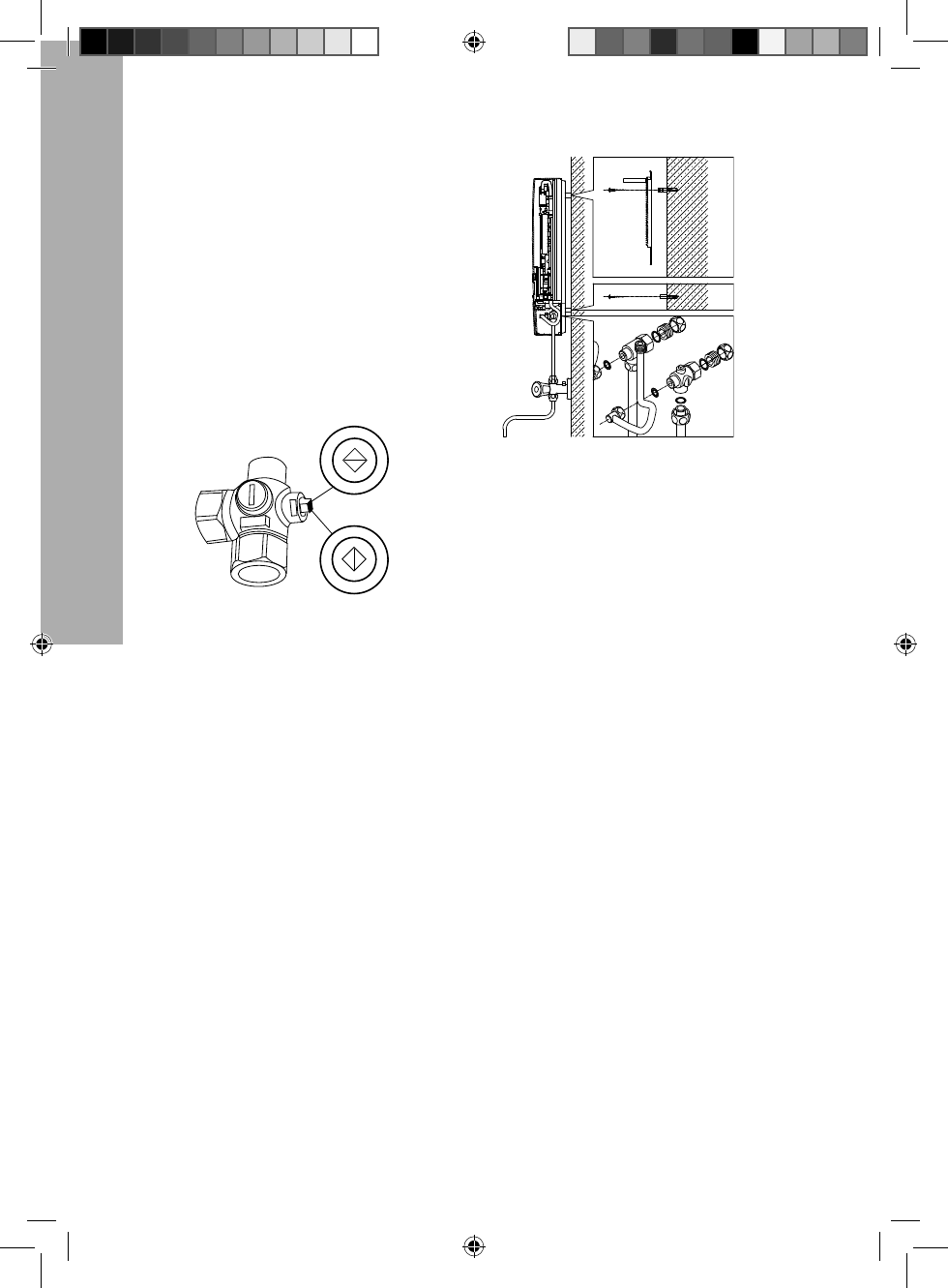

рис. 8

**

*
