водонагреватели

7

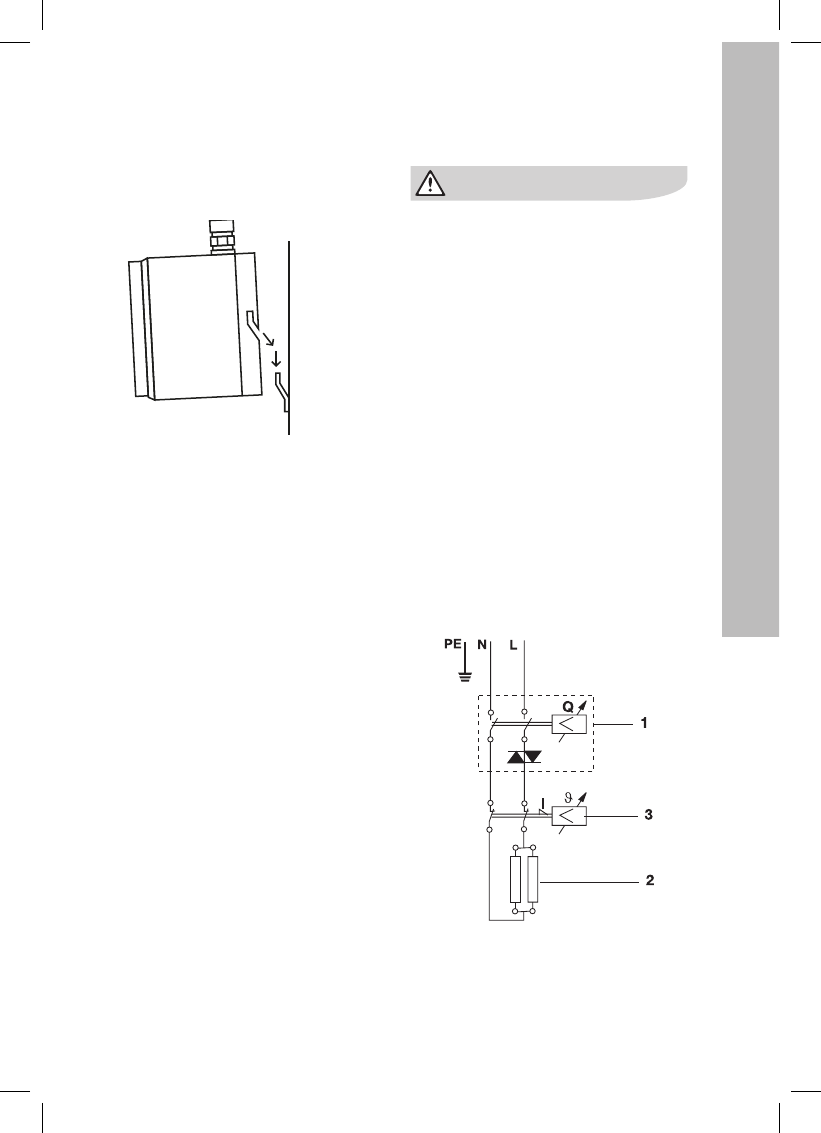

Вариант установки на стену № 2
•  Навесьте водонагреватель на кре­

пежную планку (см. рис. 4).

рис. 4

Установите два крепежных шурупа
вкручиваемые в дюбеля в стене где
будет установлен водонагреватель.
Места крепления водонагревателя
показаны на рис. 3 и 4. Шляпки
шурупов должны выступать от стены
на расстояние необходимое для наве­
ски на них водонагревателя, чтобы
обеспечить надежное крепление
и прилегание к стене. Встроенные
трубки прибора должны быть распо­
ложены вертикально.
Трубки входа холодной воды (синий)
и выхода горячей воды (красный) обо­
значены соответственными цветами.
При монтаже необходимо это учиты­
вать и подсоединять арматуру в соот­
ветствии с оцветкой.
После монтажа нагревателя все
соединения следует проверить на
герметичность.

Электрическое подключение

Перед электроподключением из
нагревателя следует выпустить весь
воздух, наполнив его водой путем
открывания крана горячей воды.
В противном случае возможен
выход из строя нагревательного
элемента!

•   Перед электроподключением сете­

вой кабель должен быть отключен
от электросети. Перед подсоеди­
нением к прибору проверить отсут­
ствие напряжения.

•   Сетевой кабель должен быть

стационарно подключен к терми­
нальному блоку нагревателя, как
изображено на коммутационной
схеме.

•  Водонагреватель обязательно дол­

жен быть заземлен!

1

блок управления (электронный);

2

спиральный нагревательный элемент;

3

температурный предохранитель.

рис. 5. NPX Aquatronic DIGITAL
