8

electrolux

Монтаж и подключение
к водопроводной сети

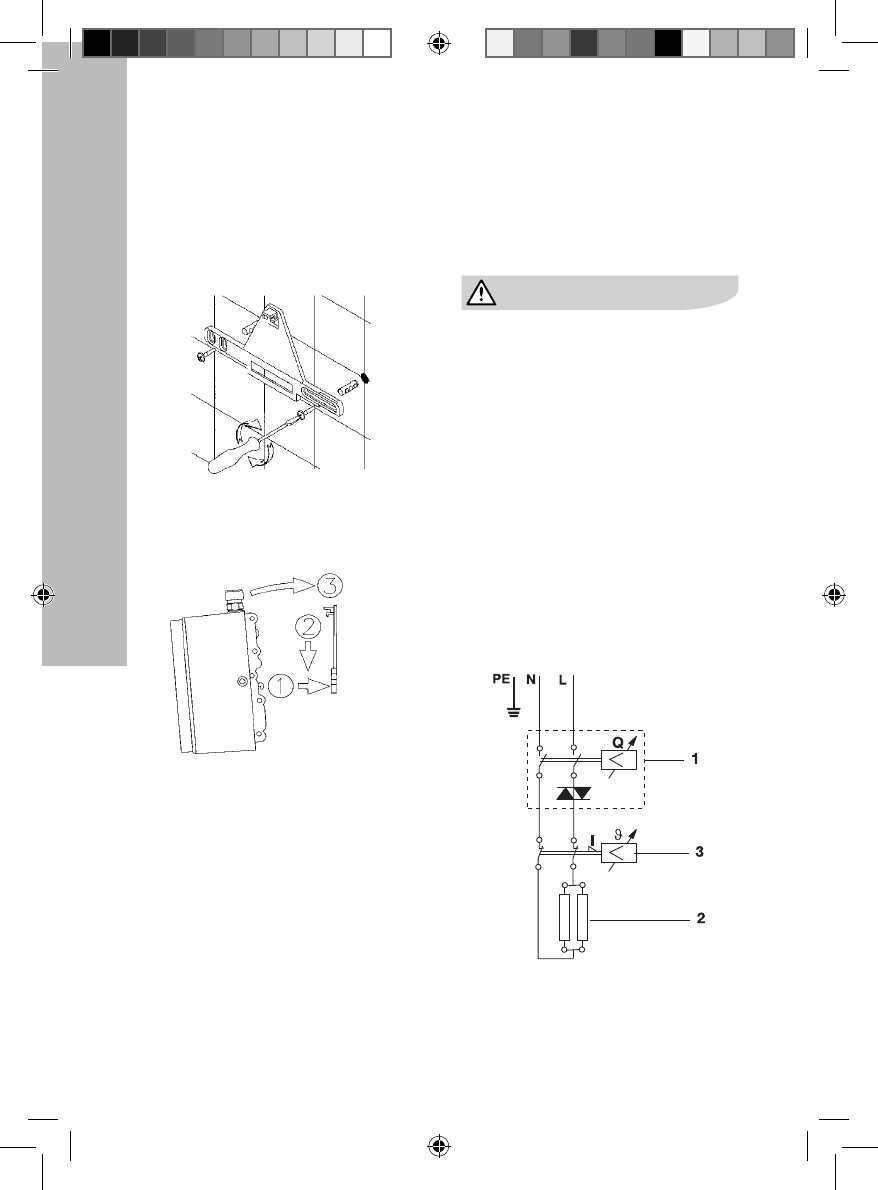

•  Настенное крепление прикрепите к

стене с помощью шурупов, вкручи-
ваемых в дюбеля (см. рис. 5).

•  Навесьте водонагреватель на кре-

пежную планку (см. рис. 6).

Прибор может иметь как верхнее, так
и нижнее водное подключение. В обоих
случаях встроенные трубки прибора
должны быть вертикально располо-
женны.
Трубки входа холодной воды (синий) и
выхода горячей воды (красный) обозна-
чены соответственными цветами. При
монтаже необходимо это учитывать и
подсоединять арматуру в соответствии
с оцветкой.
После монтажа нагревателя все соедине-
ния следует проверить на герметичность.
Для того, чтобы получить оптимальную
струю воды при экономном ее расходе,

рис. 6

рис. 5

следует встроить в выход крана имею-
щуюся в комплекте поставки вставку-
регулятор. Вставка рассчитана на стан-
дартные втулки с резьбой М22 и М24.

Электрическое подключение

Перед электроподключением из
нагревателя следует выпустить весь
воздух, наполнив его водой путем
открывания крана горячей воды.
В противном случае возможен выход
из строя нагревательного элемента!

•   Перед электроподключением сете-

вой кабель должен быть отключен
от электросети. Перед подсоедине-
нием к прибору проверить отсутс-
твие напряжения.

•   Сетевой кабель должен быть стаци-

онарно подключен к терминальному
блоку нагревателя, как изображено
на коммутационной схеме (см. рис. 6).

• Водонагреватель

обязательно

дол-

жен быть заземлен!

1

блок управления (электронный);

2

спиральный нагревательный элемент;

3

температурный предохранитель.

рис. 7. NPX MINIFIX
