Ввод в эксплуатацию - Electrolux NP 4(6) Minifix_NPX6 Minifix - Инструкция по эксплуатации - Страница 9

водонагреватели

9

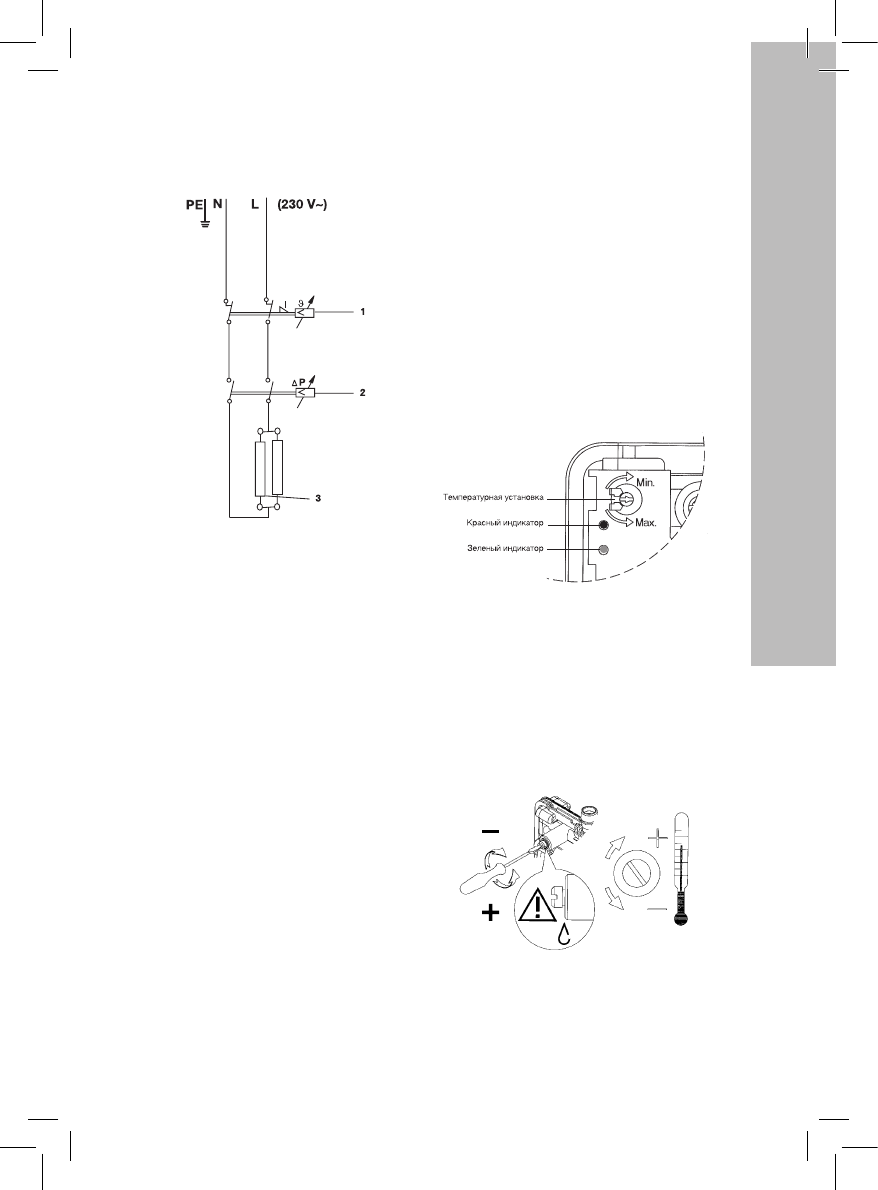

1

   температурный предохранитель;

2

  дифференциальное реле давления с

микровыключателями;

3

  спиральные нагревательные элементы.

•  При монтаже необходимо предус­

мотреть отключение всех полюсов с
расстоянием между разомкнутыми
контактами не менее З мм.

•  Поперечное сечение провода долж­

но быть подобрано в соответствии с
мощностью прибора.

•  В качестве устройства защиты

нагревателя в электросеть должен
встраиваться предохранительный
элемент с током срабатывания,
соответствующий номинальному
току нагревателя.

Ввод в эксплуатацию

Непосредственно
перед включением

•   Откройте кран горячей воды и не

закрывайте его, пока выходящая
вода не перестанет пузыриться.

•   Только теперь включить предохра­

нители. Потечёт горячая вода.

•  Специалист по монтажу должен

объяснить владельцу нагревателя,
как он функционирует и как им пра­
вильно пользоваться.

•  Данную инструкцию специалист

должен передать пользователю на
хранение.

Настройки Прибора
NPX MINIFIX

Установка желаемой температуры
с помощью переменного сопротивле­
ния (см. рис. 9) Возможно изменение
заводской настройки с 38°С до 50°С.

По часовой стрелке снижается и про­
тив часовой стрелки повышается тем­
пература воды на выходе из прибора.
В рабочем режиме светится зелёный
светодиод. При превышенном расходе
воды светится непрерывно красный
светодиод. В этом случае нужно убавить
расход воды с помощью регулировочно­
го винта протока воды. (см. рис. 10).

рис. 9

рис. 10

рис. 8. NP MINIFIX
