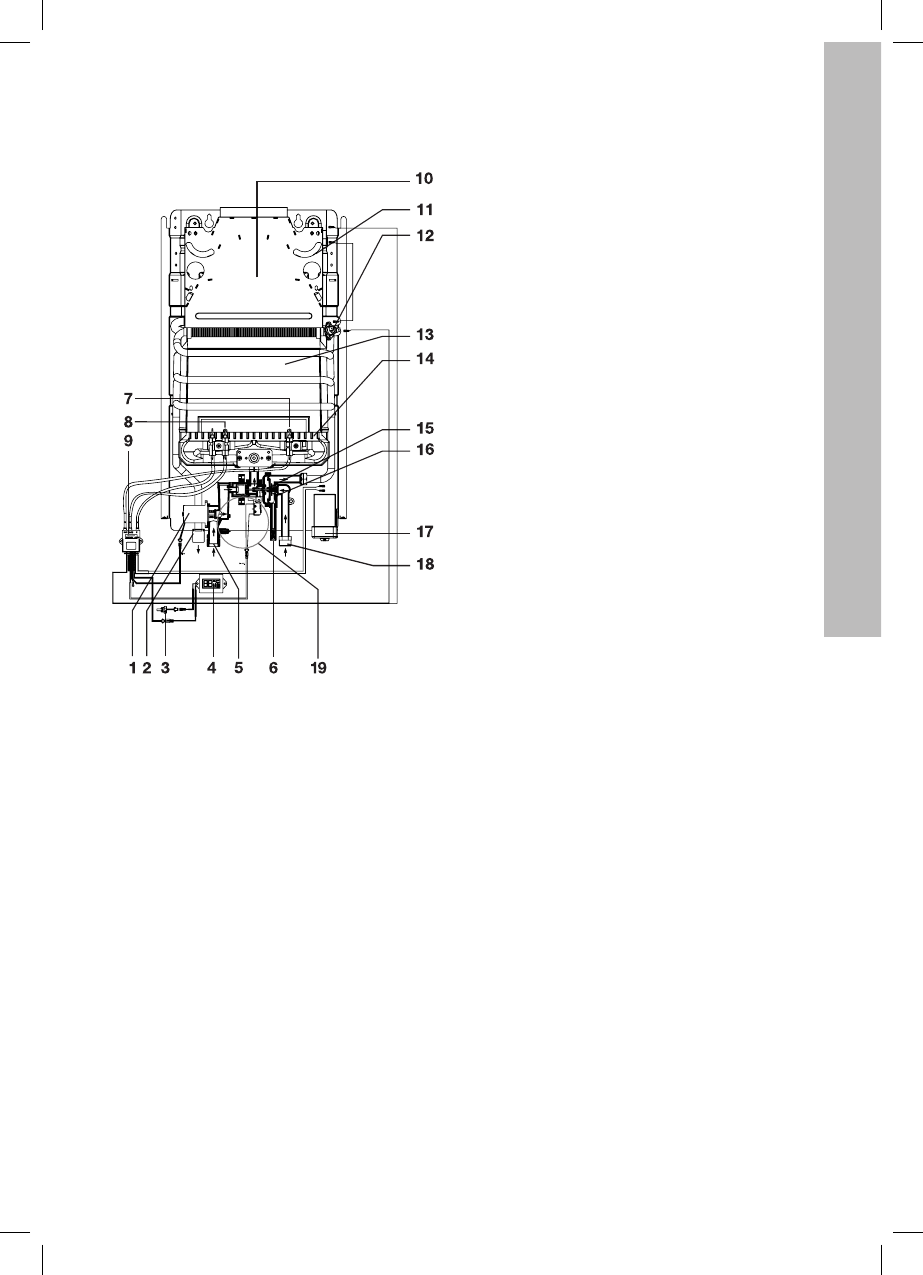

Схема устройства водонагревателя
1.
Соленоид газового узла.
2.
Патрубок вывода горячей воды.
3.
Датчик температуры горячей воды.
4.
Дисплей.
5.
Патрубок подвода природного газа.
6.
Откручивающийся клапан слива воды/
ограничитель давления.
7.
Электроды розжига.
8.
Электродионизации.
9.
Модуль электроники.
10
.
Коллектор отвода сгоревших газов с
патрубком для присоединения дымохода.
11.
Датчик защиты от перегрева отводя-
щихся сгоревших газов.
12.
Датчик защиты от перегрева воды.
13.
Теплообменник (медный, произведен-
ный по технологии OXYGEN FREE).
14.
Горелка (сопло из нержавеющей стали
работает на природном газе).
15.
Мембрана и шток водяного узла.
16.
Водяной узел.
17.
Отсек для батареек.
18.
Патрубок подвода холодной воды.
19.
Газовый узел.
рис. 4
