водонагреватели

5

Подключение к водопроводу

1

G1/2”

G1/2”

2

3

4

6

5

11

9

10

8

7

12

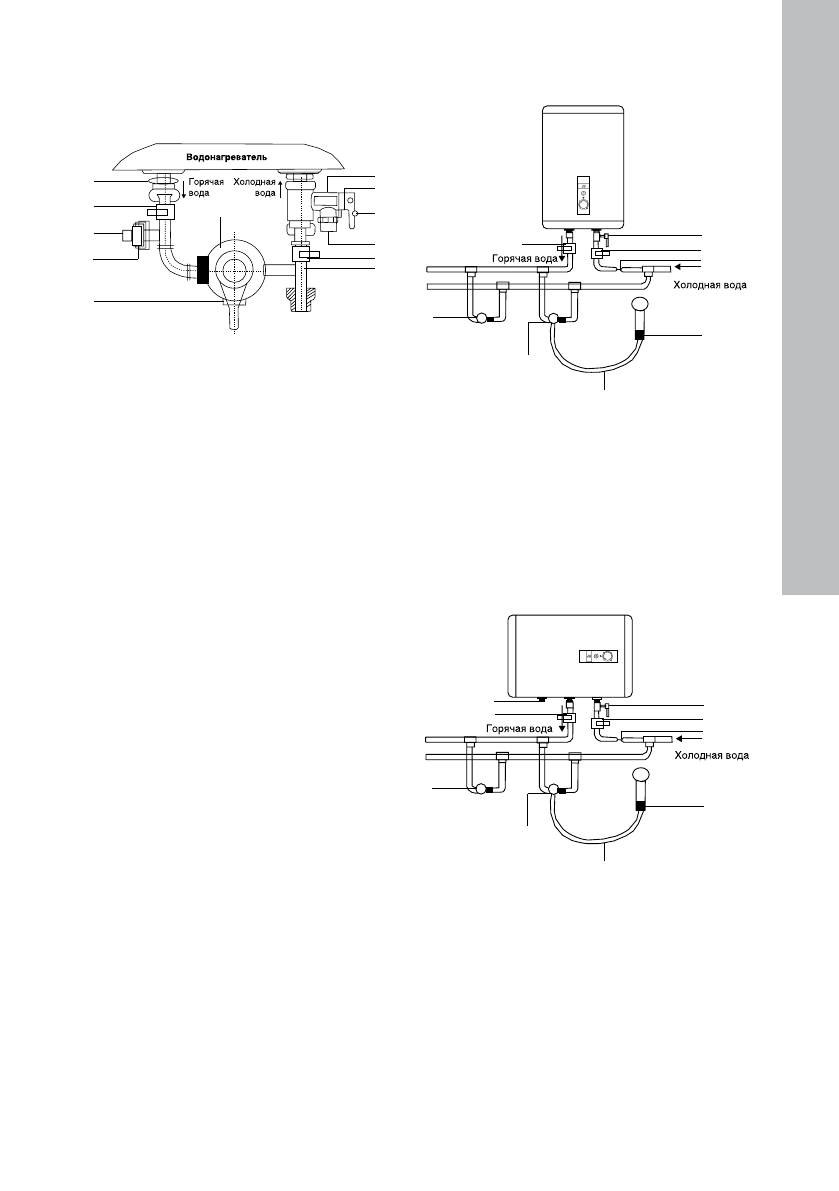

Рис. 3

1

  Сливной предохранительный клапан.

2

  Ручка слива.

3

  Винт фиксации ручки слива.

4

  Отверстие для сброса давления воды (под-

ключения дренажной трубки).

5

  Кран на входе холодной воды.

6

  Тройник подсоединения холодной воды в

бак и смесительный узел.

7

  Подключение душа и/или смесителей.

8

  Тройник горячей воды (для подключения

следующей точки водоразбора).

9

  Заглушка трубы*.

10

  Кран на выходе горячей воды.

11

  Патрубок вывода горячей воды.

12

  Смеситель/душ.

Для подключения водонагревателя к водо-
проводу применяются трубы диаметром
G1/2.
Подключение обратного предохранительно-
го клапана: клапан следует устанавливать в
месте входа холодной воды (удостоверьтесь,
что гибкая сливная трубка установлена, на
отверстие спуска давления и слива воды и
направлена вниз в специальный дренаж для
удаления воды).
Во избежание протечек при подключении
трубопровода на концы резьбовых соедине-
ний следует установить комплектные рези-
новые уплотнительные прокладки.
Если необходимо реализовать систему
водоснабжения на несколько водоразбор-
ных точек, используйте способ соединения
(

см.  рис.  4  и  4а

).

1

3

4

5

6

7

8

2

Рис. 4

1

  Предохранительный сливной клапан.

2

  Кран на выходе горячей воды.

3

  Кран на входе холодной воды.

4

  Впускной клапан.

5

  Душевая насадка.

6

  Металлический шланг.

7

  Смеситель.

8

  Дополнительная точка водоразбора.

1

3

4

5

6

7

9

2

8

Рис. 4а

1

  Предохранительный сливной клапан.

2

  Кран на входе холодной воды.

3

  Впускной клапан.

4

  Душевая насадка.

5

  Металлический шланг.

6

  Смеситель.

7

  Дополнительная точка водоразбора.

8

  Кран на выходе горячей воды.

9

  Магниевый анод.

* При отсутствии необходимости подключения водона-

гревателя к последующей точке водоразбора устанавли-
вается заглушка.
