4

  Отвір для скидання тиску води

(підключення дренажної трубки).

5

  Кран на вході холодної води.

6

  Трійник під'єднання холодної води в бак і

змішувальний вузол.

7

  Підключення душа та/або змішувачів.

8

  Трійник гарячої води (для підключення

наступної точки водорозбору).

9

  Заглушка труби*.

10

  Кран на виході гарячої води.

11

  Патрубок виведення гарячої води.

12

  Змішувач/душ.

Для підключення водонагрівача до водопрово-
ду застосовуються труби діаметром G1/2.
Підключення зворотного запобіжного кла-
пану: клапан слід встановлювати в місці
входу холодної води (упевніться, що гнучка
зливна трубка встановлена, на отвір спуску
тиску і зливу води і спрямована вниз до
спеціального дренажу для видалення води).
Щоб уникнути протікання при підключенні
трубопроводу на кінці різьбових з'єднань
слід встановити комплектні гумові
ущільнювальні прокладки.

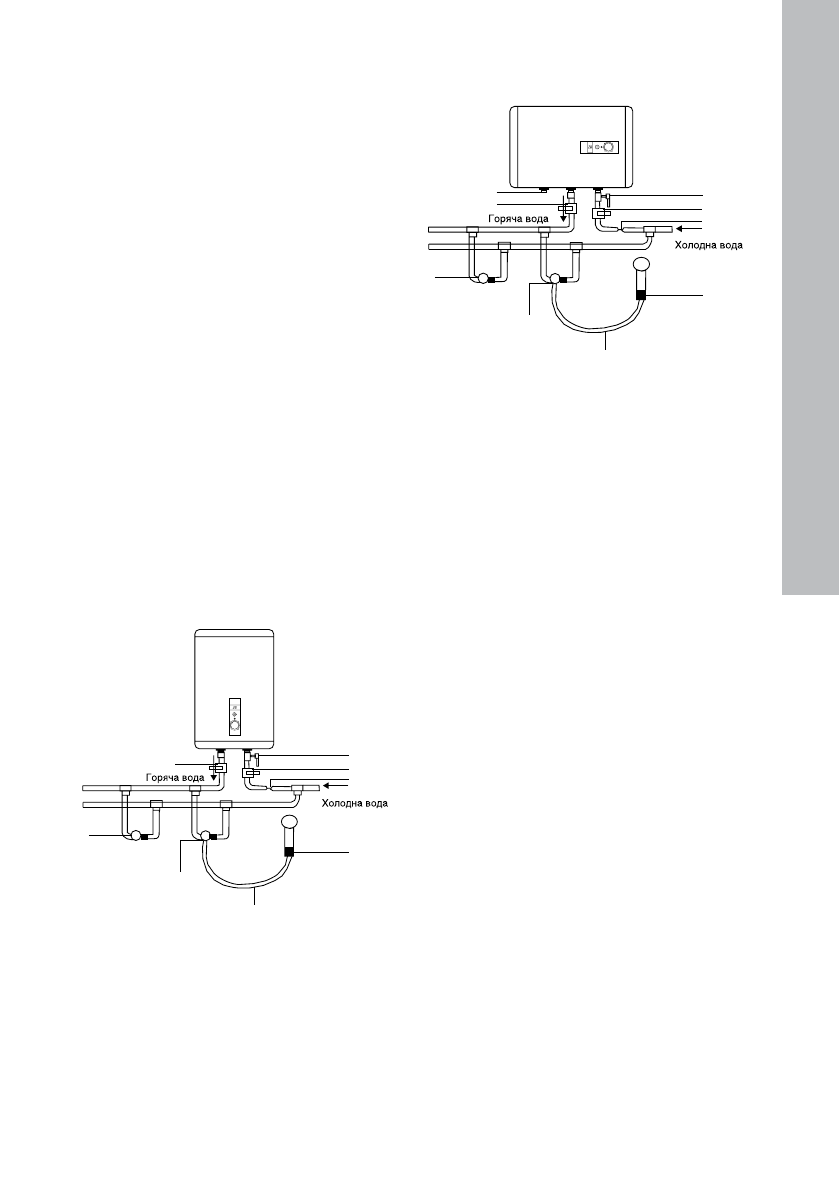

Якщо необхідно реалізувати систему
водопостачання на кілька водорозбірних
точок, використовуйте спосіб з'єднання
(

див. мал. 4 і 4а

).

1

3

4

5

6

7

8

2

Мал. 4

1

  Запобіжний зливний клапан.

2

  Кран на виході гарячої води.

3

  Кран на вході холодної води.

4

  Впускний клапан.

5

  Душова насадка.

6

  Металевий шланг.

7

  Змішувач.

8

  Додаткова точка водорозбору.

1

3

4

5

6

7

9

2

8

Мал. 4а

1

  Запобіжний зливний клапан.

2

  Кран на вході холодної води.

3

  Впускний клапан.

4

  Душова насадка.

5

  Металевий шланг.

6

  Змішувач.

7

  Додаткова точка водорозбору.

8

  Кран на виході гарячої води.

9

  Магнієвий анод.

Підключення до електричної

мережі

Всі водонагрівачі накопичувального типу
серії EWH розраховані на підключення до
електричної мережі з однофазною напругою
220/230 В. Перед підключенням переконай-
тесь, що параметри електромережі в місці
підключення відповідають параметрам, вказа-
ним на табличці з технічними даними приладу.
При встановленні водонагрівача слід дотриму-
ватися які правила електробезпеки.
При встановленні водонагрівача у ванній
кімнаті або туалеті слід брати до уваги обме-
ження, пов'язані з існуванням забороненого і
захисного обсягів (просторів).

Заборонений обсяг

 — це простір, обмежений

тангенціальними і вертикальними площинами
по відношенню до зовнішніх країв ванни, унітазу
або душового блоку і площиною, розташованої
над ними або над підлогою, якщо сантехніка
змонтована на підлозі, на висоті 2,25 м.

Захисний обсяг

 — це простір, обмежуючі

горизонтальні площини якого збігаються з пло-
щинами забороненого обсягу, а вертикальні
площині відходять від відповідних площин
забороненого обсягу на 1 м.

* За відсутності необхідності підключення водонагрівача до

подальшої точки водозбору встановлюється заглушка.
