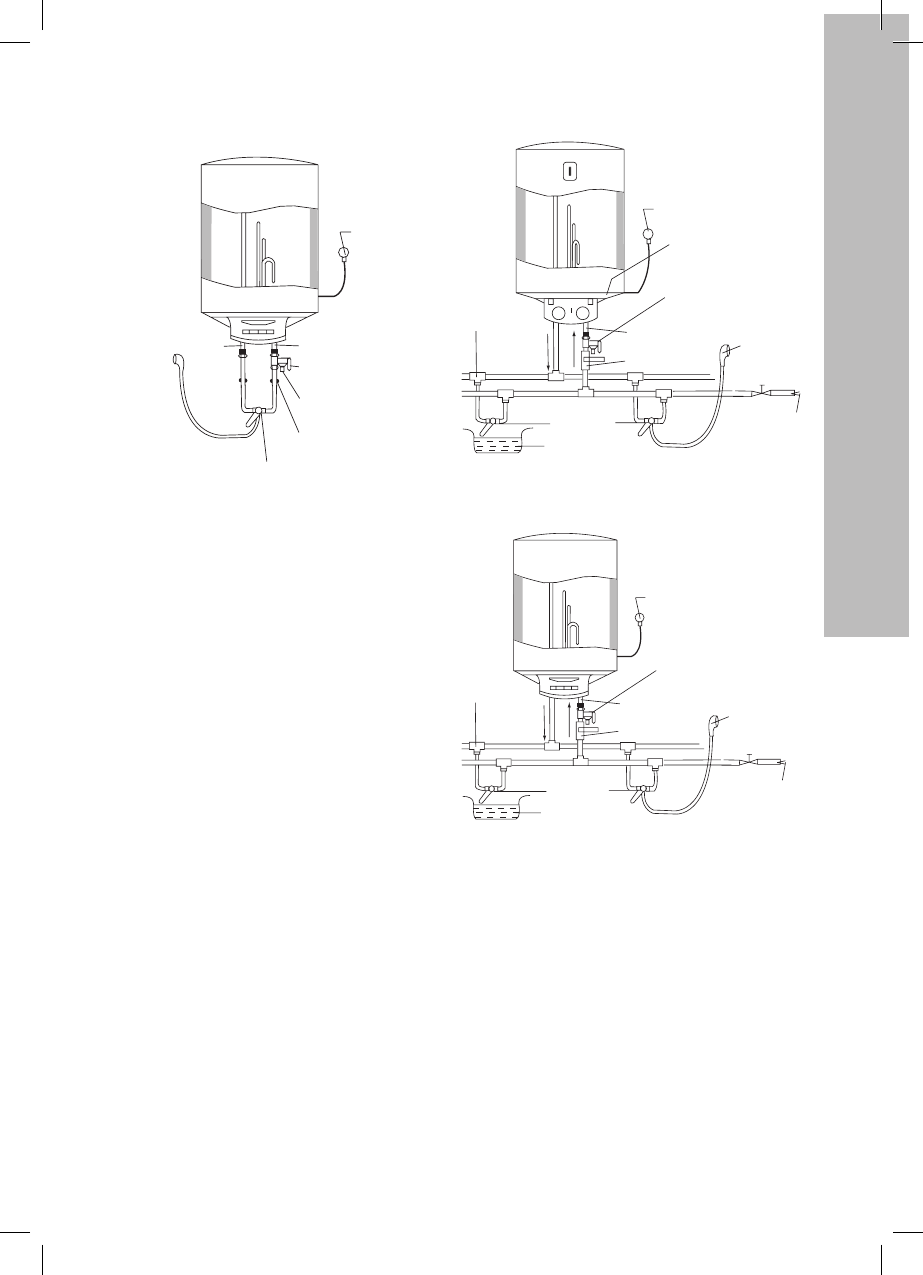

Рис. 5.

3.  Если ванная комната слишком мала для

установки водонагревателя, он может
быть установлен в любом другом поме-
щении, защищенном от попадания пря-
мых солнечных лучей и дождя. Однако
для сокращения тепловых потерь в
трубопроводе водонагреватель следует
устанавливать как можно ближе к месту
использования воды.

Под клю че ние к во до про во ду

1.  Для подключения водонагревателя к водо-

проводу применяются трубы диаметром G1/2.

2.  Подключение обратного предохранительно-

го клапана: клапан следует устанавливать
в месте входа холодной воды (удостоверь-
тесь, что гибкая сливная трубка установле-
на, на отверстие спуска давления и слива
воды и направлена вниз).

3.  Во избежание протечек при подключении

трубопровода на концы резьбовых соеди-
нений следует установить резиновые уплот-
нительные прокладки.

4.  Если необходимо реализовать многока-

нальную систему водоснабжения, исполь-
зуйте способ соединения (см. рис. 6 и 7).

 Шнур

 питания

Тройник
водоразбора

Ванна

Смеситель

Магистраль
холодного
водоснаб-
жения

Душевая
насадка

Обратный
предохранительный
клапан

Кран на входе
холодной воды

Выход

горячей

воды

Вход холодной воды

Водонагреватель

Рис. 6.

 Шнур

 питания

Тройник
водоразбора

Ванна

Смеситель

Магистраль
холодного
водоснаб-
жения

Водонагреватель

Душевая
насадка

Обратный
предохранительный
клапан

Кран на входе
холодной воды

Выход

горячей

воды

Вход холодной воды

Рис. 7.

Под клю че ние к элек три че с кой се ти

Все во до на гре ва те ли на ко пи тель но го ти па
данной се рии рас счи та ны на под клю че ние к
элек три че с кой се ти с од но фаз ным на пря же-
ни ем 220/230 В. Пе ред под клю че ни ем убе-
ди тесь, что па ра ме т ры элек тро се ти в ме с те
под клю че ния со от вет ству ют па ра ме т рам,
ука зан ным на таб лич ке с тех ни че с ки ми дан-
ны ми при бо ра.
При ус та нов ке водонагревателя сле ду ет
со блю дать дей ству ю щие пра ви ла элек тро-
без опас но с ти.
