12

www.home-comfort.ru

РУССКИЙ

13

Подключение к электросети

Осторожно!
Подключение к электросети производится
только после наполнения водой
(обратное может привести к сгоранию
нагревательного элемента и порчe
прибора).

Вставьте вилку водонагревателя в розетку,
после этого загорится дисплей на панели
управления. Это означает, что водонагре

-

ватель включен и на него подается питание.
Выставите с помощью регулировки темпера

-

туры нагрева необходимый уровень нагрева
воды от low до high. Температура нагре

-

ва воды будет отображаться на дисплее
по мере нагрева. Нагрев воды отключается
автоматически при достижении заданной
температуры и включается для подогрева
автоматически. Когда температура воды
достигнет заданной, нагрев прекратится.

Устранение неполадок

Отказы

Причины

Устранение

Не поступает

вода из крана

горячей воды

1.  Подача воды по водопроводу

перекрыта.

2.  Давление воды слишком низкое.
3.  Перекрыт впускной кран водо

-

провода.

1.  Дождитесь возобновления подачи воды.
2.  Используйте водонагреватель, когда

давление воды снова возрастет.

3.  Откройте впускной кран водопровода.

Температура,

подаваемой

горячей воды,

превышает

допустимый

уровень в 75

о

С

Отказ системы регулирования

температуры (красный индикатор

не гаснет)

1.  Необходимо немедленно выключить

водонагреватель из сети.

2.  Свяжитесь со специалистами по техниче

-

скому обслуживанию для осуществления

ремонта.

На дисплее

отображается

ошибка E1

Отсутствует вода в баке

1.  Дождитесь возобновления подачи воды.
2.  Откройте впускной кран водопровода.

На дисплее

отображается

ошибка E2

1.  Поврежден термостат.
2.  Поврежден нагревательный

элемент.

3.  Неисправная электронная

плата.

Обратитесь к сервисному специалисту

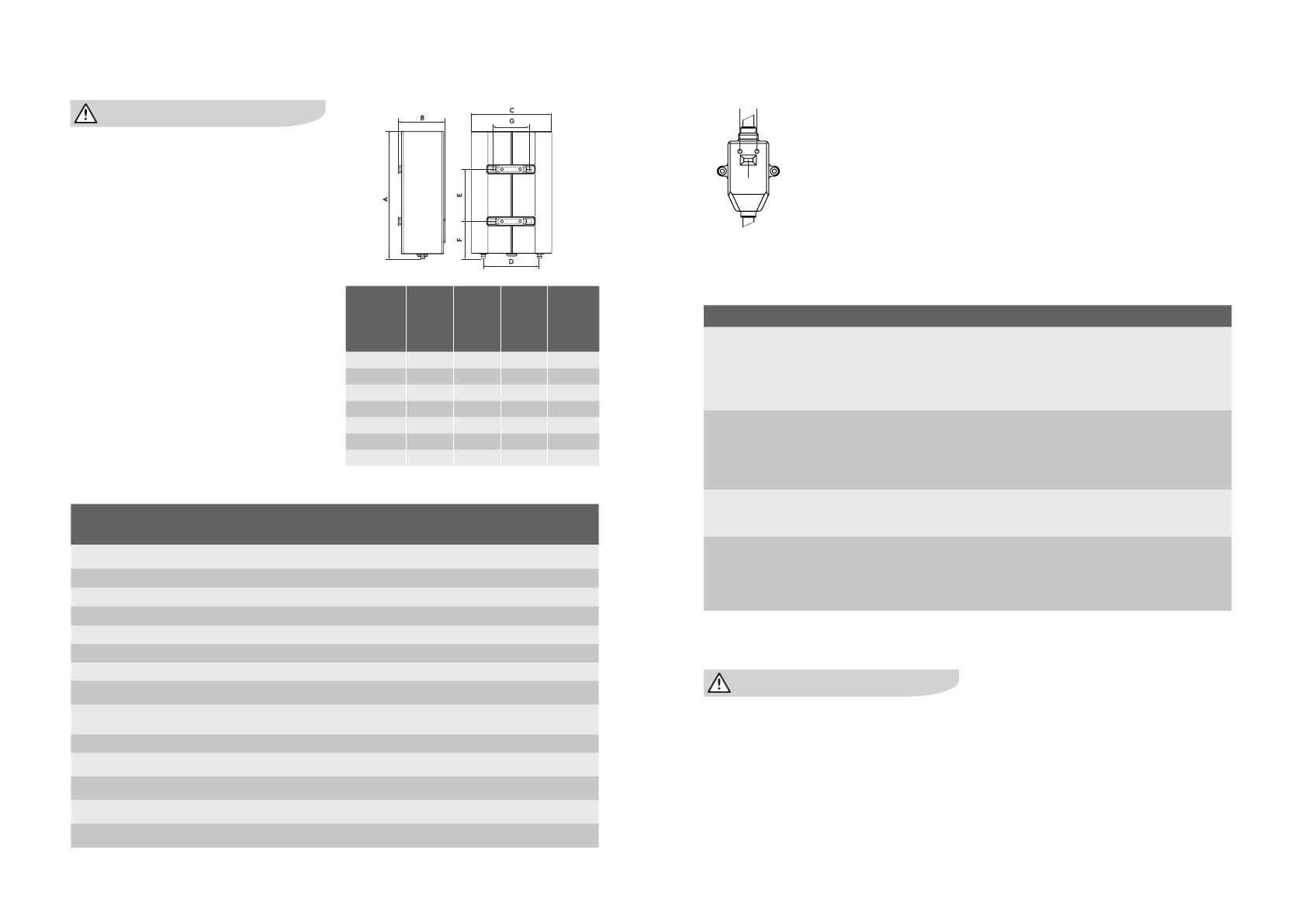

Установочные размеры

и габариты

Рис. 7

Технические характеристики

Параметры / Модель

EHW 30

SmartInverter /

EWH 30

SmartInverter Grafit

EHW 50

SmartInverter /

EWH 50

SmartInverter Grafit

EHW  80

SmartInverter /

EWH 80

SmartInverter Grafit

EHW 100

SmartInverter /

EWH 100

SmartInverter Grafit

Номинальный (полезный) объем, л

30 (26)

50 (42)

80 (65)

100 (82)

Номинальная мощность, Вт

700/1300/2000

Номинальное напряжение, В~Гц

230~50

Номинальный ток, А

8,7

Минимальное давление воды, бар

80 000 (0,8)

Максимальное давление воды, бар*

600 000 (6)

Максимальная температура воды, °C

75

Время нагрева с 10 до 75°C**, мин.

100

160

260

300

Защита от поражения

электрическим током

I

Защита от влаги

IPX4

Размеры прибора (Ш×В×Г), мм

435×687×260

435×1017×260

555×890×350

555×1075×350

Размеры упаковки (Ш×В×Г), мм

740×505×290

1070×505×290

950×625×370

1135×625×370

Вес нетто, кг

11,1

15,5

21,2

24,1

Вес брутто, кг

12,3

16,9

23,1

26,2

* При максимальном давлении начинается сброс излишков давления через предохранительный клапан. Если давление в водопроводной сети превышает 6 бар (номи

-

нальное рабочее давление), необходима установка понижающего редукционного клапана.

** Время нагрева указано при полной мощности нагрева и рассчитано при идеальных условиях окружающей среды.

Производитель оставляет за собой право на внесение изменений.

УЗО (устройство защитного отключения)

• 100% предотвращение поражения электрическим током.
• Следуйте инструкции по установке при подключении электроводо

-

нагревателя аккумуляционного бытового.

• При подключении к электрической сети питания на лицевой сторо

-

не УЗО загорится индикатор Power (1).

• Для тестирования УЗО нажмите кнопку TEST (2). Индикатор Power

(1) будет отключен.

• Для перезапуска УЗО нажмите кнопку (3).

Рис. 8

1

2

3

Уход и техническое обслуживание

Внимание!

Перед обслуживанием всегда отключайте

водонагреватель от электрической сети.

Водонагреватель не требует дополни

-

тельного ухода. Необходимо время от

времени протирать корпус мягкой тряпкой,

либо влажной губкой, чтобы не нанести

повреждения корпусу водонагревателя.

Запрещается использование агрессивных

химических средств.

Активный анод

Водонагреватели серии SmartInverter осна

-

щены активным (электронным) анодом.

Анод представляет собой титановый стер

-

жень и обеспечивает защиту от коррозии

всегда, когда водонагреватель подключен

к сети электропитания.

Появление на дисплее ошибки E6 или E7

значит, что электронный анод не функцио

-

нирует и водонагреватель находится без

защиты от коррозии. Для решения проблем

необходимо обратиться в сервисный центр.

Параметр

/

Мо

дель

EWH 30

SmartIn

vert

er

 /

EWH 30

SmartIn

vert

er

Gr

afi

t

EWH 50

SmartIn

vert

er

 /

EWH 50

SmartIn

vert

er

Gr

afi

t

EWH 80

SmartIn

vert

er

 /

EWH 80

SmartIn

vert

er

Gr

afi

t

EWH 1

00

SmartIn

vert

er

 /

EWH 1

00

SmartIn

vert

er

Gr

afi

t

A, мм

685

1015

890

1075

B, мм

260

260

350

350

C, мм

435

435

555

555

D, мм

304

304

405

405

E, мм

280

550

430

600

F, мм

200

200

267

267

G, мм

196

196

196

196
