4

водонагреватели

5

В качестве дополнительной защиты вну-
треннего бака от коррозии водонагреватель
оснащен магниевым анодом. Не забывайте
проводить регулярное, не реже 1-го раза в
год, техническое обслуживание и, при необ-
ходимости, замену магниевого анода.
Тепловой нагревательный элемент (ТЭН)
надежен и безопасен в эксплуатации, имеет
долгий срок службы при правильной экс-
плуатации.
Экономичный режим «ECO» на панели
управления обеспечивает:
•  нагрев воды в водонагревателе только

до температуры 55 °С;

•  снижает вероятность образования наки-

пи;

•  влияет на повышение рабочего ресурса

водонагревателя.

Встроенный температурный регулятор: обе-
спечивает постоянный и надежный контроль
температуры воды в водонагревателе.
Электростатический способ нанесения
специального защитного покрытия позво-
ляет получить идеальное покрытие поверх-
ности внутренней емкости из специально
разработанного кремниевого порошка.
Термообработка при 850 °С обеспечивает
превосходную защиту внутренней емкости
от коррозии. Кроме того, увеличенный маг-
ниевый анод обеспечивает длительный срок
службы аппарата.

Монтаж водонагревателя

Примечание:

Перед использованием водонагревателя

убедитесь в том, что все его части нахо-

дятся в исправном состоянии, во избежа-

ние каких-либо физических или матери-

альных повреждений.

Перед эксплуатацией убедитесь в том,

что электрические подключения агрегата

выполнены правильно. Неправильная

установка может привести к материаль-

ному ущербу и (или) физической травме.

Электрический контур должен быть

защищен плавким предохранителем и

дифференциальным реле, в соответствии

с действующими нормативами.

1.   Установите прибор в таком месте, где

на него не будут оказывать воздействие

неблагоприятные погодные условия.

Учитывайте, что лучше всего устанавли-

вать водонагреватель рядом с водопро-

водными трубами.

2   Данный водонагреватель предназначен

для напольной установки, его необходи-

мо установить на пол, который отвечает

следующим требованиям:

-   Необходимо обеспечить слив, пол не дол-

жен подвергаться замерзанию.

-   Пол должен быть ровным и крепким.

-   Вокруг водонагревателя должно быть

достаточно места для технического

обслуживания и ремонтных работ.

-   Пол должен выдерживать вес, минимум в

5 раз превышающий вес водонагревате-

ля, наполненного водой.

-   В месте установки не должно быть утечек

воспламеняющихся или коррозионных

газов. Не помещайте водонагреватель в

месте непосредственного воздействия на
него солнечных лучей, дождя или ветра.

3.  Если ванная комната слишком мала для

установки водонагревателя, он может
быть установлен в любом другом поме-
щении, защищенном от попадания пря-
мых солнечных лучей и дождя. Для сокра-
щения тепловых потерь в трубопроводе
водонагреватель следует устанавливать
как можно ближе к месту использования
воды.

4.  При подключении к системе водоснабжения

необходимо предусмотреть и реализовать
установку индивидуальных запорных вен-
тилей на линии подачи холодной воды в
водонагреватель и на линии выхода горячей.
Индивидуальные запорные вентили по
линии горячей и холодной воды должны
быть в закрытом состоянии в период неис-
пользования водонагревателя, проведения
профилактических и технологических работ

на линии водоснабжения. Установка и пра-
вильное использование запорных вентилей
являются обязательным условием при пре-
доставлении гарантийного обслуживания, а
так же залогом длительной и безаварийной
работы водонагревателя.

Под клю че ние  к  во до про во ду

1.  Для подключения водонагревателя к водо-

проводу применяются трубы диаметром
G3/4.

2.  Снимите пластиковые заглушки со вход-

ного и выходного отверстий и отверстия
для подсоединения предохранитель-
ного спускного клапана. Подсоедините
патрубки входа и выхода воды к водо-
нагревателю. Для уплотнения стыков
используйте уплотнительную ленту.
Обмотайте резьбу предохранительного
спускного клапана уплотнительной лен-
той и соедините место стыка клапана с
отверстием сброса давления, направив
его к земле (см.рис 3)

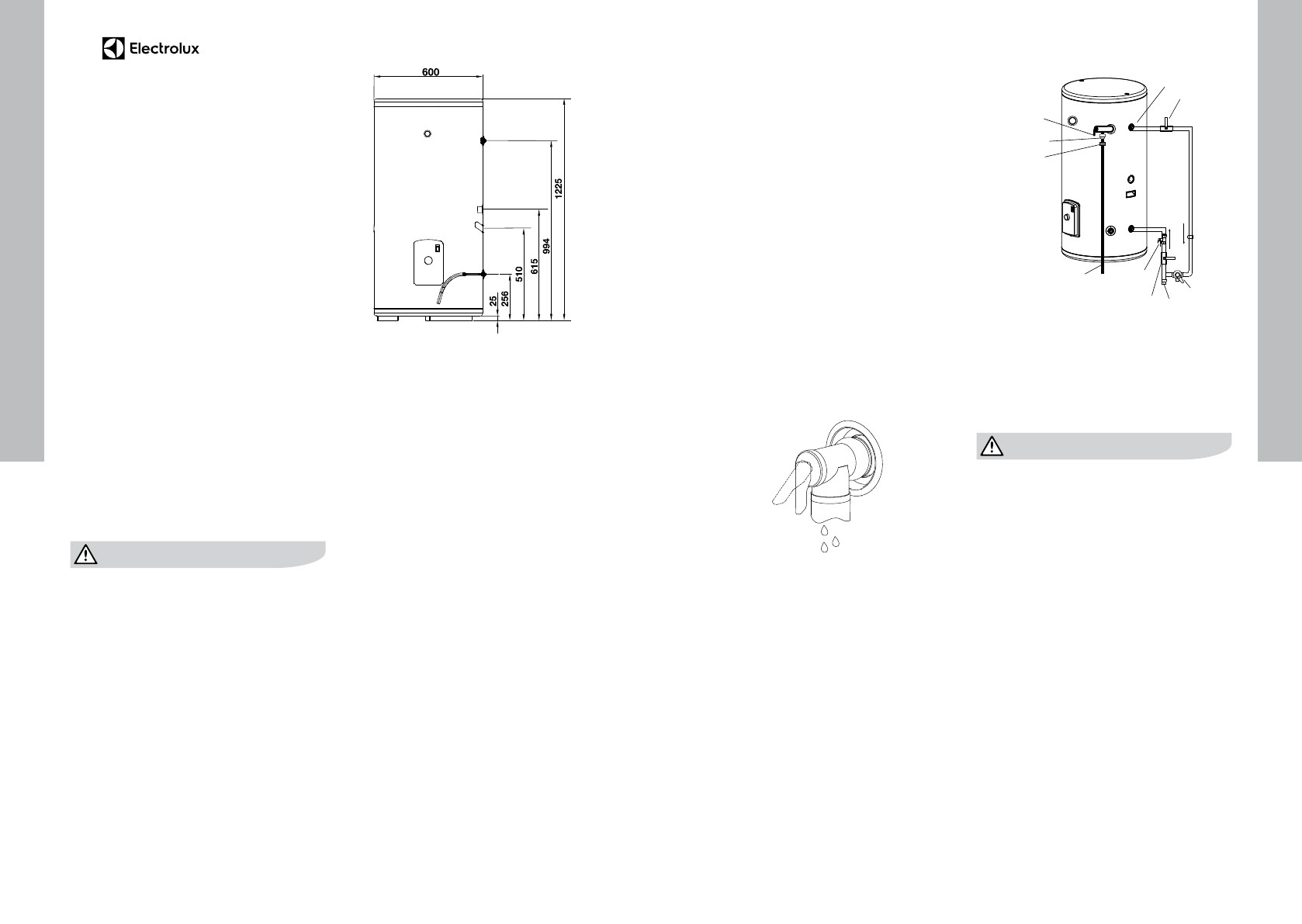

Рис. 3

Не закручивайте клапан слишком силь-
но, во избежание повреждения. Затем
подсоедините сливную трубу к клапану,
используя соединитель G3/4 и хомут,
поставляемые в комплекте с водонагре-
вателем (см.рис 4). Труба должна отво-
дить воду к ближайшей системе слива.
В процессе спуска давления возможен
выход воды или горячего воздуха из кла-
пана. Во избежание ожогов, соблюдайте
осторожность.
Рекомендуется установить обратный
клапан (входит в комплект) на впускном
патрубке, во избежание обратного пото-
ка воды, когда давление воды окажется
очень низким, или если не будет подачи
воды.
Рекомендуется установить термостатиче-
ский смесительный клапан на выходном
патрубке горячей воды.

Кран

на выходе

горячей воды

Кран на входе
холодной воды

Выход горячей воды

Смеситель

Вход

холодной воды

Обратный

клапан

Сливная

трубка

Хомут

Соединитель G3/4

Предохранительный

спускной клапан

Рис. 4

3.  Во избежание протечек при подключении

трубопровода на концы резьбовых сое-
динений следует установить резиновые
уплотнительные прокладки.

Примечание:

Настоятельно рекомендуется устанавли-
вать нагреватель в местах, оборудованных
системой слива в дренажный колодец или
канализацию.
Впускная и выпускная трубы должны быть
изготовлены из материала с гидравли-
ческим сопротивлением выше 0,8 МПа и
термостойкостью выше 140 °С. Запрещено
использование труб с гидравлическим
сопротивлением и термостойкостью ниже
требуемой.
Вход и выход воды четко обозначены.

В случае, если в водонагреватель поступает
вода, напрямую из скважин, колодцев или
водонапорных башен, для эксплуатации водо-
нагревателя обязательно нужно использовать
фильтр грубой очистки для поступающей в
водонагреватель холодной воды.
Фильтр грубой очистки можно приобрести в
специализированных магазинах.
Если фильтр грубой очистки не установлен,
гарантия на изделие не распространяется.

Рис. 2
