4.  Тепловий нагрівальний елемент (ТНЕ),

надійний і безпечний в експлуатації, має
довгий термін служби.

5.  Економічний режим (Еco) на панелі

управління забезпечує:

•  нагрів води у водонагрівачі тільки до

комфортної температури 55 °С;

•  запобігає утворенню накипу;
•  збільшує ресурс роботи водонагрівача.
6. Внутрішня потовщена

пінополіуретанова теплоізоляція
дозволяє ефективно зберігати темпера-
туру нагрітої води, зводить до мінімуму
тепловтрати і знижує енергоспоживан-
ня водонагрівача.

7.  Вбудований температурний регулятор:

забезпечує постійний і надійний контроль
температури води у водонагрівачі.

8.  Діапазон регулювання температури

нагріву води від 30 °С до 75 °С. шкала
регулювання відзначена діапазоном
«Low» — низька температура нагріву, «Еco»
— економічний режим — близько 55 °С,
«High» — висока температура нагріву.

9.  Проста і зручна експлуатація та обслуго-

вування водонагрівача.

Монтаж водонагрівача

Примітка:

Упевніться, що для установки електрич-
ного водонагрівача використовуються
оригінальні деталі, надані виробниками,
які можуть витримати вагу наповненого
водою водонагрівача. Не встановлюй-
те водонагрівач на кріплення, поки не
переконаєтеся, що кріплення встановлено
надійно. В іншому випадку,електричний
водонагрівач може впасти зі стіни, що
призведе до його пошкодження або може
стати причиною серйозних травм. При
виборі місць під отвори для кріпильних
болтів, упевніться, що з обох сторін від стін
ванної кімнати або іншого помешкання до
корпуса водонагрівача мається зазор не
менше 0,2 м для полегшення доступу при
проведенні технічного обслуговування в
разі потреби.

У разі, якщо в водонагрівач надходить вода
безпосередньо із свердловин, колодязів
або водонапірних веж, для експлуатації
водонагрівача обов'язково потрібно викори-
стовувати фільтр грубої очистки для холодної
води, що надходить у водонагрівач.
Фільтр грубої очистки можна придбати в
спеціалізованих магазинах. Якщо фільтр грубої

очистки не встановлений, гарантія на виріб не
поширюється.
1.  Електричний водонагрівач слід встанов-

лювати на тверду вертикальну поверхню
(стіну).

2.  Після вибору місця монтажу визначте

місця під два кріпильні болти з гаками
(залежно від специфікацій обраного
вироби). Виконайте в стіні два отвори
необхідної глибини за допомогою свердла
розміром, відповідним розміру кріпильних
болтів, вставте гвинти, поверніть гак вгору,
щільно затягніть гайки, а потім встановіть
на нього електричний водонагрівач

(див. мал. 2

)

Кріпильний анкер для монтажу

Об’єм, л

30

50

80 100

Відстань між отворами, мм

196

3.  Якщо ванна кімната дуже мала для

установки водонагрівача, він може бути
встановлений в будь-якому іншому
приміщенні, захищеному від потраплян-
ня прямих сонячних променів і дощу.
Однак для скорочення теплових втрат в
трубопроводі водонагрівач слід встанов-
лювати як можна ближче до місця вико-
ристання води.

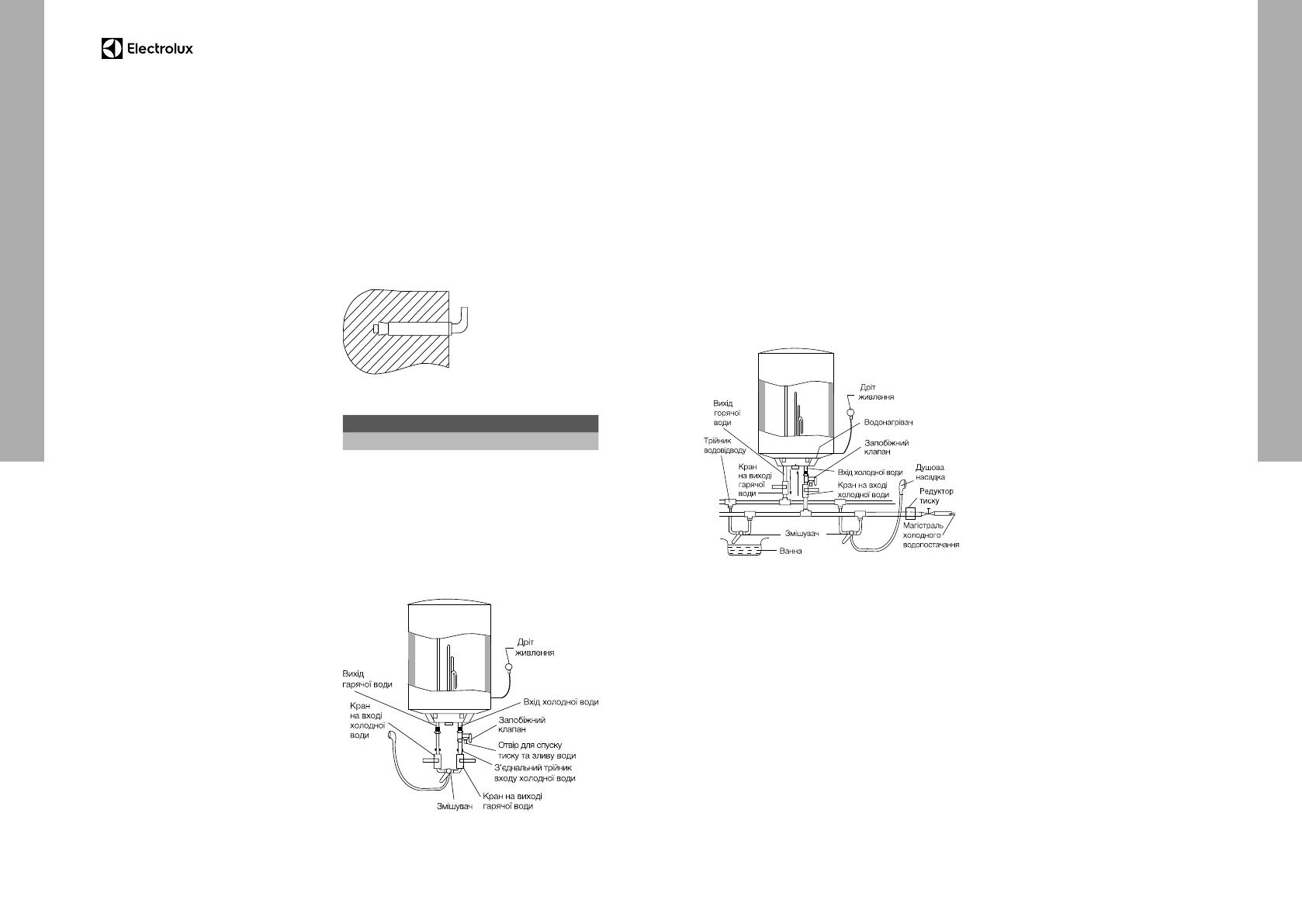

Мал. 3

Підключення до водопроводу

1.  Для підключення водонагрівача до водо-

проводу застосовуються труби діаметром
G1/2.

2.  Підключення запобіжного клапана: клапан

слід встановлювати в місці входу холодної
води (упевніться, що гнучка зливна трубка
встановлена, на отвір спуску тиску і зливу
води і спрямована донизу).

3.  Щоб уникнути протікання при

підключенні трубопроводу на кінці
різьбових з'єднань слід встанови-
ти комплектні гумові прокладки
ущільнювачів.

4.  Якщо необхідно реалізувати багатока-

нальну систему водопостачання, викори-
стовуйте спосіб з'єднання (

див. мал. 4

).

Мал. 4

5.  При підключенні до системи водопо-

стачання необхідно передбачити та
реалізувати монтаж індивідуальних
запірних вентилів на лінії подачі холодної
води у водонагрівач, та на лінії виходу
гарячої води. Індивідуальні запірні вентилі
по лінії гарячої та холодної води повинні
бути в закритому стані в період неви-
користання водонагрівача, проведення
профілактичних або технологічних робіт
на лінії водопостачання. Монтаж та пра-
вильне використання запірних вентилів
є обов’язковою умовою при наданні
гарантійного обслуговування, а також
запорукою тривалої та безаварійної
роботи водонагрівача.

Під клю че ння  до  електричної

мережі

Всі водонагрівачі накопичувального типу
серії EWH розраховані на підключення до
електричної мережі з однофазною напру-
гою 220/230 В. Перед підключенням пере-
конайтеся, що параметри електромережі в
місці підключення відповідають параметрам,
зазначеним на табличці з технічними даними
приладу. При установці водонагрівача слід
дотримуватися діючих правил електробез-
пеки. При установці водонагрівача у ванній
кімнаті або туалеті слід приймати до уваги
обмеження, пов’язані з існуванням забороне-
ного і захисного обсягів.

Заборонений обсяг

 — це простір, обме-

жений тангенціальними і вертикальними
площинами по відношенню до зовнішніх
країв ванни, унітазу або душового блоку
і площиною, розташованій над ними або
над підлогою, якщо сантехніка змонтована
на підлозі, на висоті 2,25 м.

Захисний обсяг

 — це простір, обмежує

горизонтальні площини які збігаються з пло-
щинами забороненого обсягу, а вертикальні
площині відстають від відповідних площин
забороненого обсягу на 1 м.

Екс плу а та ція

Наповнення водою

Після установки водонагрівача відкрийте
вентиль подачі води. Відкрийте кран гарячої
води на змішувачі. Як тільки водонагрівач
наповниться, з нього потече вода, закрийте
кран гарячої води на змішувачі і пере-
конайтеся у відсутності протікань. У разі
невпевненості в тому, чи є у водонагрівачі
вода, приєднувати його до електромережі.

Підключення до електромережі

Вставте вилку водонагрівача в розет-
ку і включіть водонагрівач. Загориться
індикатор включення. Це означає, що
водонагрівач підключений до електромережі
і на нього подається живлення. Поверніть
регулятор включення щоб включити нагрів.
Виставите за допомогою регулювання тем-
ператури нагріву необхідний рівень нагріву
води. «Еco» — економічний режим відповідає
температурі нагріву близько 55 °С. Нагрівання
води відключається автоматично при
досягненні заданої температури і включається
для підігріву автоматично. Якщо Ви хочете
відключити нагрів води, поверніть ручку
включення в положення «OFF». Індикатор
включення буде горіти поки водонагрівач

Мал. 2
