Монтаж водонагревателя

Удостоверьтесь, что для установки элек

-

трического водонагревателя используются

оригинальные детали, предоставленные

производителем, которые могут выдержать

вес наполненного водой водонагревате

-

ля. Не устанавливайте водонагреватель

на крепление, пока не убедитесь, что кре

-

пление установлено надежно. В противном

случае, электрический водонагреватель

может упасть со стены, что приведет к его

повреждению или может стать причиной

серьезных травм.

При выборе мест под отверстия для

крепежных болтов удостоверьтесь, что

с обеих сторон от стен ванной комнаты

или другого помещения до корпуса водо

-

нагревателя имеется зазор не менее 0,2 м,

а со стороны подключения труб не менее

0,5 м, для облегчения доступа при проведе

-

нии технического обслуживания в случае

необходимости.

В случае если в водонагреватель посту

-

пает вода напрямую из скважин, колодцев

или водонапорных башен, для эксплуата

-

ции водонагревателя обязательно нужно

использовать фильтр грубой очистки, для

поступающей в водонагреватель, холод

-

ной воды. Фильтр грубой очистки можно

приобрести в специализированных мага

-

зинах. Если фильтр грубой очистки не уста

-

новлен, гарантия на изделие не распро

-

страняется.

Электрический водонагреватель следует

устанавливать на твердую вертикальную

поверхность (стену). Установка водонагре

-

вателей серии SmartInverter существенно

облегчается возможностью установить

их как вертикально, так и горизонтально

в любом месте вашего дома, в отапливае

-

мом (!) помещении. Желательно установить

водонагреватель как можно ближе к месту

использования горячей воды, поскольку

чем меньше длина труб, тем меньше потери

тепла. Как показано на рис. 7, при горизон

-

тальной установке водонагревателя трубы

подводки должны быть расположены спра

-

ва. При установке водонагревателя рядом

со стеной, оставьте рекомендованное

свободное пространство для технического

обслуживания. Не устанавливайте водо

-

нагреватель на горизонтальной поверх

-

ности и вплотную к полу. После выбора

места монтажа определите места под два

крепежных болта с крюками (в зависимости

от спецификаций выбранного изделия).

Проделайте в стене два отверстия необхо

-

димой глубины, соответствующие размеру

крепежных болтов, вставьте винты, повер

-

ните крюк вверх, плотно затяните гайки,

а затем установите на него электрический

водонагреватель (см. рис. 4). Если ванная

комната слишком мала для установки

водонагревателя, он может быть установ

-

лен в любом другом помещении, защищен

-

ном от попадания прямых солнечных лучей

и дождя. Однако для сокращения тепловых

потерь в трубопроводе водонагреватель

следует устанавливать как можно ближе

к месту использования воды.

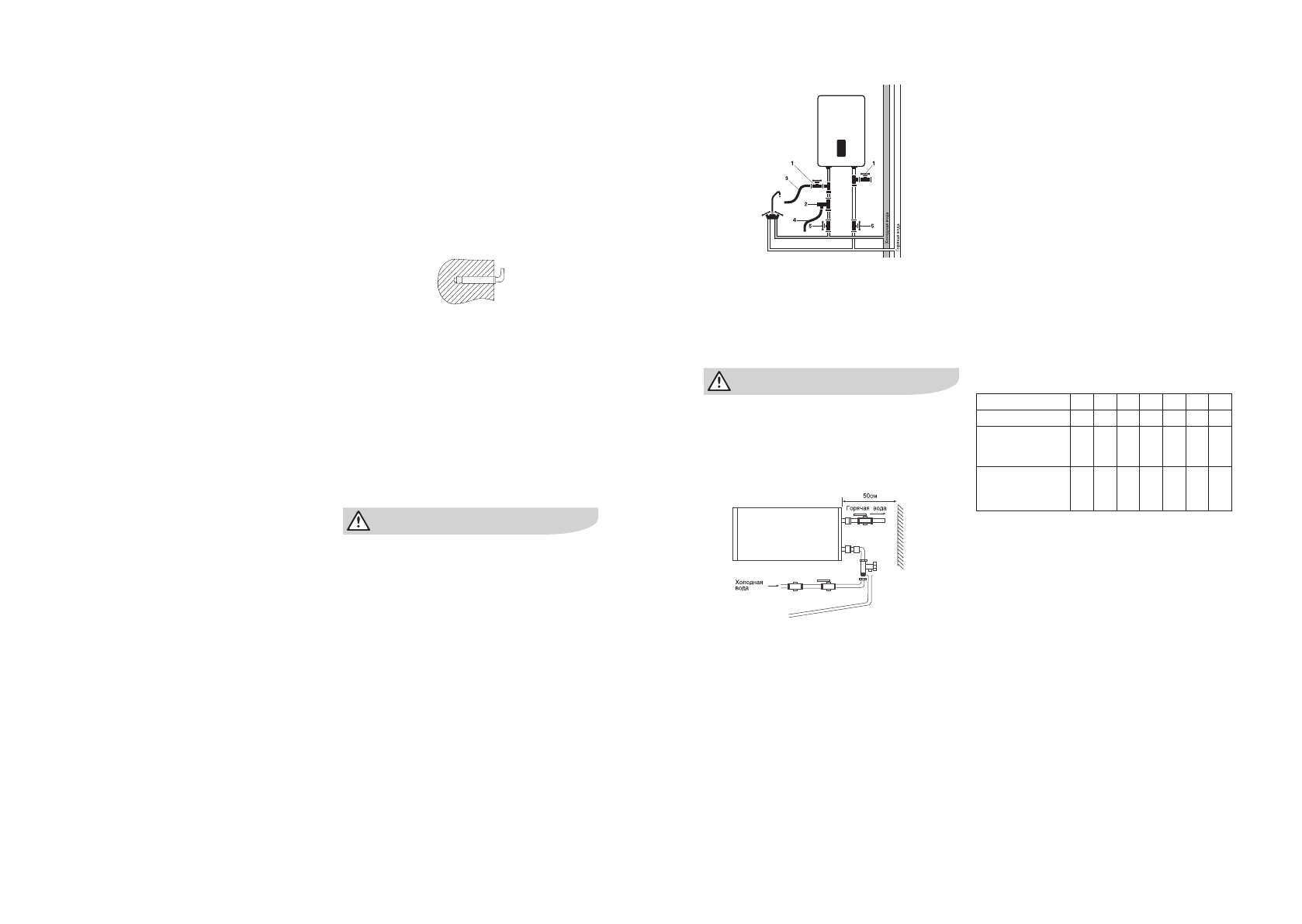

Рис. 4. Крепежный анкер для монтажа.

Под клю че ние к во до про во ду

Для подключения водонагревателя к водо

-

проводу применяются трубы диаметром

G1/2. Подключение обратного предо

-

хранительного клапана: клапан следует

устанавливать в месте входа холодной

воды (удостоверьтесь, что гибкая сливная

трубка установлена, на отверстие спуска

давления и слива воды и направлена вниз в

специальный дренаж для удаления воды).

Внимание!

Для установки гибкой подводки и клапана

безопасности не рекомендуется использо-

вать дополнительные материалы, которые

не входят в комплектацию водонагревателя.

В накидной гайке гибкой подводки имеется

резиновая прокладка, которая обеспечи-

вает герметичность соединения подводки

и клапана безопасности. При затягивании

необходимо исключить резкие рывковые

усилия, а также ограничить момент затяжки

25-30 Н*м.

Во избежание протечек при подключении

трубопровода на концы резьбовых соеди

-

нений следует установить комплектные

резиновые уплотнительные прокладки.

Если необходимо реализовать систему

водоснабжения на несколько водоразбор

-

ных точек, используйте способ соединения

(см. рис. 5).

Рис. 5

1.  Тройники

2.  Предохранительный клапан

3.  Сливная трубка

4.  Дренажный шланг

5.  Вентили

Внимание!

При горизонтальной установке прибора,

трубы подвода воды должны находиться

спра ва, размещение труб подвода слева

недо пустимо!

Рис. 6

Подключение к электрической сети

Все водонагреватели накопительного типа

серии SmartInverter рассчитаны на подклю

-

чение к электрической сети с однофазным

напряжением 230 В. Перед подключением

убедитесь, что параметры электросети

в месте подключения соответствуют параме

-

трам, указанным на табличке с техническими

данными прибора. При установке водона

-

гревателя следует соблюдать действующие

правила электробезопасности. При уста

-

новке водонагревателя в ванной комнате

или туалете следует принимать во внимание

ограничения, связанные с существованием

запрещенного и защитного объемов (про

-

странств).

Запрещенный объем

 —

 это пространство,

ограниченное тангенциальными и вертикаль

-

ными плоскостями по отношению к внешним

краям ванны, унитаза или душевого блока

и плоскостью, расположенной над ними или

над полом, если сантехника смонтирована

на полу, на высоте 2,25 м.

Защитный объем

 —

это пространство, огра

-

ничивающие горизонтальные плоскости кото

-

рого совпадают с плоскостями запрещенно

-

го объема, а вертикальные плоскости отстоят

от соответствующих плоскостей запрещенно

-

го объема на 1 метр.

Рассчитанные данные для меди

Выбор сечения кабеля (провода) по мощности
и длине из меди, U = 230 B, одна фаза

Р, кВт

1

2

3

3,5

4

6

8

I, A

4,5 9,1 13,6 15,9 18,2 27,3 36,4

Сечение токопро

-

водящей жилы, мм²

1

1

1,5 2,5 2,5

4

6

Максимально

допустимая длина

кабеля при ука

-

занном сечении, м

34,6 17,3 17,3 24,7 21,6

23

27

Эксплуатация

Наполнение водой

Для того, чтобы наполнить бак водой полно

-

стью необходимо:

•  открыть кран горячей воды на смесителе;

•  открыть вентиль подачи воды в водона

-

греватель;

•  дождаться, когда из крана потечет вода;

•  закрыть кран горячей воды на смесителе

и убедиться в отсутствии протечек.

Если из крана горячей воды течет вода

— бак заполнен водой полностью. Только

после этого можно подключить бак к элек

-

тросети.

В случае неуверенности в том, есть ли

в водонагревателе вода, не подключайте

его к электросети.
