Внимание!

Установка предохранительного клапана,

входящего в комплект поставки, является

обязательным требованием. Запрещается

устанавливать любую запорную армату-

ру между предохранительным клапаном

и входом в бак, а также блокировать

сливное отверстие предохранительного

клапана.

При отсутствии установки тройника

слива

—

 существует возможность слива

воды через предохранительный клапан.

Для этого открутите на рукояти предохра

-

нительного клапана крепежный шуруп,

и поднимите рукоять клапана. Слив воды

будет осуществляться через дренажное

отверстие предохранительного клапана,

на которое в обязательном порядке долж

-

на быть установлена дренажная трубка,

отводящая воду в канализацию либо в дру

-

гое место слива воды.

•  Не оставляйте водонагреватель, напол

-

ненный водой, без питания и нагрева

воды в помещении, где температура

может быть ниже 0 °С.

•  При длительном отсутствии, проведе

-

нии ремонтных, технологических и про

-

филактических работ на линии водо

-

снабжения, необходимо обязательно

перекрыть индивидуальные запорные

вентили на линии подачи холодной воды

в водонагреватель и на линии выхода

горячей, а так же выключить водона

-

греватель и отключить от электросети,

вынув вилку из розетки.

•  В случае повреждения одной из деталей

водонагревателя необходимо связать

-

ся со специалистами по техническому

обслуживанию для осуществления

ремонта. Следует использовать только

запасные детали, поставляемые произ

-

водителем.

•  Прибор не предназначен для использо

-

вания лицами (включая детей) с пони

-

женными физическими, сенсорными или

умственными способностями или при

отсутствии у них жизненного опыта

или знаний, если они не находятся под

присмотром или не проинструктирова

-

ны об использовании прибора лицом,

ответственным за их безопасность. Дети

должны находиться под присмотром для

недопущения игр с прибором.

Назначение

Электрический водонагреватель накопи

-

тельного типа предназначен для нагрева

поступающей из водопровода холод

-

ной воды. Применяется исключительно

в бытовых целях, вода из водонагревателя

не предназначена для питья и приготовле

-

ния пищи.

Установка и первый запуск водонагрева

-

теля должны производиться квалифици

-

рованным специалистом, который может

нести ответственность за правильность

установки и дать рекомендации по исполь

-

зованию водонагревателя.

При подключении должны быть соблюдены

действующие стандарты и правила.

Перед установкой водонагревателя удо

-

стоверьтесь, что заземляющий электрод

розетки должным образом заземлен. В слу

-

чае отсутствия заземляющего электрода

в розетке необходимо заземлить водона

-

греватель отдельным заземляющим про

-

водом к выводу заземления на крепеже

фланца нагревательного элемента. В слу

-

чае отсутствия заземления запрещается

осуществлять установку и эксплуатацию

изделия.

Внимание!

Запрещается применять переносные

розетки. Неправильная установка и экс-

плуатация электрического водонагрева-

теля может привести к несчастным случа-

ям или имущественному ущербу.

Комплектация

Электрический водонагреватель накопи

-

тельного типа укомплектован основными

элементами для установки и подключения.

В комплект водонагревателя входит:

•  водонагреватель со шнуром питания

—

 1 шт;

•  предохранительный клапан

—

 1 шт;

•  УЗО с инструкцией по использованию

—

 1 шт;

•  крепежные анкеры для монтажа.

   Для 30 л, 50 л

—

 2 шт; для 80 л, 100 л

—

 4 шт.;

•  инструкция пользователя

—

 1 шт;

•  гарантийный талон (в инструкции)

—

 1 шт;

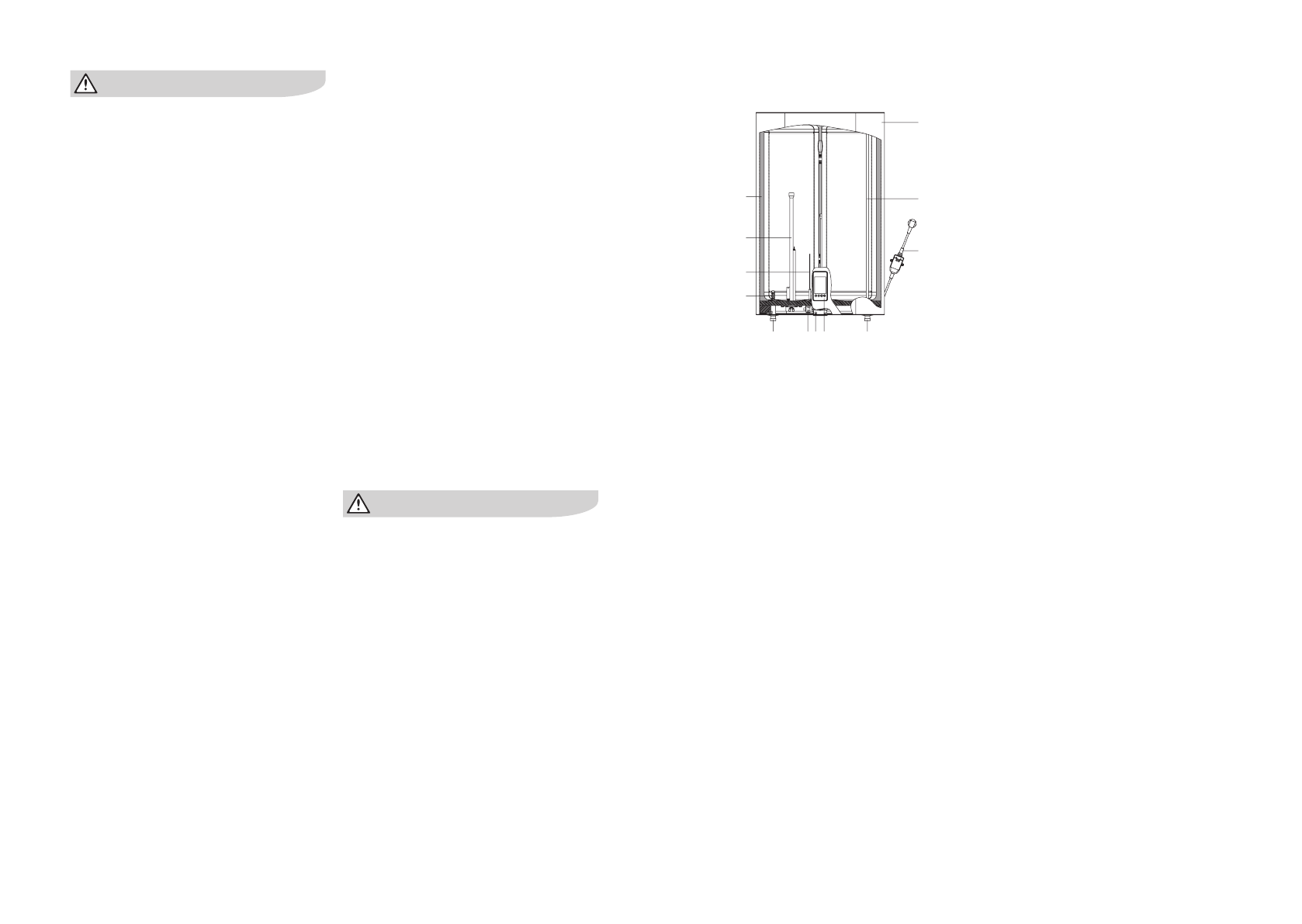

Устройство прибора

1

2

3

4

6

11

9

5

10

7

8

12

Рис. 2

1.  Корпус

2.  Трубка забора горячей воды

3.  Шнур питания с УЗО

4.  Выход горячей воды

5.  Вход холодной воды

6.  Панель управления

7.  Корпус сухого ТЭНа

8.  Электронный анод

9.  Защитный термостат

10.  Трубка подачи холодной воды в бак

(с рассеивателем)

11.  Место для колонки

12.  Теплоизоляция

Автоматический контроль температуры

воды:

При открытии крана горячей воды на сме

-

сителе на выходе водонагревателя на вход

начинает поступать холодная вода. Вода в

баке смешивается, и ее температура пони

-

жается. Датчик термостата реагирует на

понижение температуры воды, автомати

-

чески включается нагревательный элемент

(ТЭН) и подогревает воду до заданной тем

-

пературы. Когда температура достигнет

заданной величины, ТЭН автоматически

отключается.

Уровни защиты водонагревателя:

•  защита от перегрева;

•  защита от превышающего норму

гидравлического давления.

•  УЗО (устройство защитного отключе

-

ния).

Внутренние резервуары изготовлены из

высококачественной медицинской нержа

-

веющей стали. В качестве дополнительной

защиты внутреннего бака от коррозии

водонагреватель оснащен электрон

-

ным титановым анодом. Сухой тепловой

нагревательный элемент (ТЭН), надежен и

безопасен в эксплуатации, имеет долгий

срок службы. ТЭНы помещены в защитные

металлические кожухи, которые исключают

прямой контакт нагревательных элементов

с водой, соответственно на ТЭНах не обра

-

зуется накипь, что увеличивает ресурс их

работы и продлевает срок службы.

Водонагреватель имеет три режима

мощности нагрева:

•  LOW (700 Вт)

•  MID (1300 Вт)

•  TURBO (2000 Вт).

В зависимости от температуры воды фоно

-

вое изображение отображается следую

-

щим образом:

•  От 5 до 35 °C – спокойная гладь воды;

•  От 36 до 55 °C – волнующаяся вода;

•  От 56 до 75 °C – кипящая вода, пузырьки.

В зависимости от температуры воды инди

-

катор нагрева отображается следующим

образом:

•  От 5 до 30 °C – индикация голубого цвета;

•  От 31 до 50 °C – индикация оранжевого

цвета;

•  От 51 до 55 °C – индикация зеленого цвета;

•  От 56 до 75 °C – индикация красного

цвета.
