5

муму теплопотери и снижает энергопотребле-
ние водонагревателя.
Встроенный температурный регулятор: обеспе-
чивает постоянный и надежный контроль тем-
пературы воды в водонагревателе. С помощью
ручки регулировки Вы можете устанавливать
температуру нагрева до 75°C. Шкала регули-
ровки отмечена диапазоном:
MIN – низкая температура нагрева (30°C);
Eco – экономичный режим – 50-55°С;
MAX – высокая температура нагрева (75°C).
Простая и удобная эксплуатация и обслужива-
ние водонагревателя.

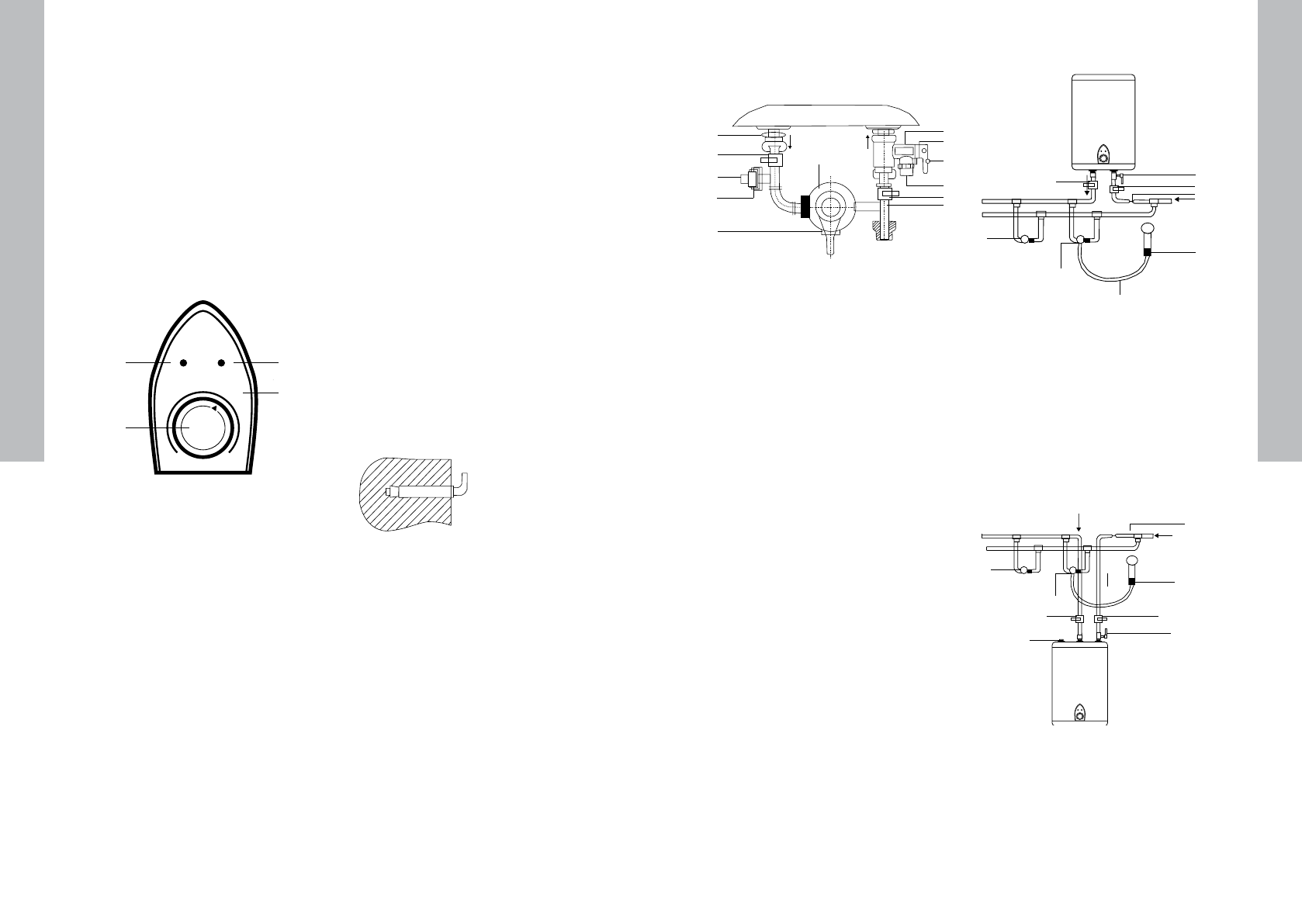

Панель управления

Power

Heating

ECO

MIN

MAX

1

4

2

3

1. Индикатор подключения к электросети
2. Индикатор нагрева.
3. Указатель настройки экономичного режима
4. Ручка регулировки температур

Индикатор

Power

 горит всегда, когда водо-

нагреватель подключен к электросети.
Индикатор нагрева

Heating

 горит всегда,

во время нагрева воды до заданной темпе-
ратуры.

Монтаж водонагревателя

Примечание:

Удостоверьтесь, что для установки элек-
трического водонагревателя используются
оригинальные детали, предоставленные про-
изводителем, которые могут выдержать вес
наполненного водой водонагревателя. Не
устанавливайте водонагреватель на крепле-
ние, пока не убедитесь, что крепление уста-
новлено надежно. В противном случае, элек-
трический водонагреватель может упасть со
стены, что приведет к его повреждению или
может стать причиной серьезных травм. При
выборе мест под отверстия для крепежных
болтов, удостоверьтесь, что с обеих сторон

от стен ванной комнаты или другого поме-
щения до корпуса водонагревателя имеется
зазор не менее 0,2 м для облегчения доступа
при проведении технического обслуживания
в случае необходимости.

В случае если в водонагреватель поступает вода
напрямую из скважин, колодцев или водонапор-
ных башен, для эксплуатации водонагревателя
обязательно нужно использовать фильтр грубой
очистки, для поступающей в водонагреватель,
холодной воды.
Фильтр грубой очистки можно приобрести в спе-
циализированных магазинах.
Если  фильтр грубой очистки не установлен,
гарантия на изделие не распространяется.
Электрический водонагреватель следует уста-
навливать на твердую вертикальную поверх-
ность (стену).
После выбора места монтажа определите места
под два крепежных болта с крюками (в зависи-
мости от спецификаций выбранного изделия).
Проделайте в стене два отверстия необходимой
глубины, соответствующие размеру крепежных
болтов, вставьте винты, поверните крюк вверх,
плотно затяните гайки, а затем установите на
него электрический водонагреватель (см. рис. 2).

Крепежный анкер для монтажа

Рис. 2

Если ванная комната слишком мала для установ-
ки водонагревателя, он может быть установлен в
любом другом помещении, защищенном от попа-
дания прямых солнечных лучей и дождя. Однако
для сокращения тепловых потерь в трубопрово-
де водонагреватель следует устанавливать как
можно ближе к месту использования воды.
При подключении к системе водоснабжения
необходимо предусмотреть и реализовать уста-
новку индивидуальных запорных вентилей на
линии подачи холодной воды в водонагреватель
и на линии выхода горячей. Индивидуальные
запорные вентили по линии горячей и холодной
воды, должны быть в закрытом состоянии в
период неиспользования водонагревателя, про-
ведении профилактических и технологических
работ на линии водоснабжения. Установка и
правильное использование запорных вентилей
является обязательным условием при предо-
ставлении гарантийного обслуживания, а так
же  залогом длительной и безаварийной работы
водонагревателя.

Подключение к водопроводу

Водонагреватель

1

Горячая
вода

Холодная

вода

G1/2”

G1/2”

2

3

4

6

5

11

9

10

8

7

12

Рис. 3

1

  Сливной предохранительный клапан.

2

  Ручка слива.

3

  Винт фиксации ручки слива.

4

  Отверстие для сброса давления воды (под-

ключения дренажной трубки).

5

  Кран на входе холодной воды.

6

  Тройник подсоединения холодной воды в

бак и смесительный узел.

7

  Подключение душа и/или смесителей.

8

  Тройник горячей воды (для подключения

следующей точки водоразбора).

9

  Заглушка трубы*.

10

  Кран на выходе горячей воды.

11

  Патрубок вывода горячей воды.

12

  Смеситель/душ.

Для подключения водонагревателя к водо-
проводу применяются трубы диаметром
G1/2.
Подключение обратного предохранительно-
го клапана: клапан следует устанавливать в
месте входа холодной воды (удостоверьтесь,
что гибкая сливная трубка установлена, на
отверстие спуска давления и слива воды и
направлена вниз в специальный дренаж для
удаления воды).
Во избежание протечек при подключении
трубопровода на концы резьбовых соедине-
ний следует установить комплектные рези-
новые уплотнительные прокладки.
Если необходимо реализовать систему водо-
снабжения на несколько водоразборных
точек, используйте способ соединения (см.
рис. 4 и 4 а).

1

Горячая вода

Холодная вода

3

4

5

6

7

8

2

Рис. 4: Схема подключения к водопроводу

моделей серии Genie O

1

  Предохранительный сливной клапан.

2

  Кран на выходе горячей воды.

3

  Кран на входе холодной воды.

4

  Впускной клапан.

5

  Душевая насадка.

6

  Металлический шланг.

7

  Смеситель.

8

  Дополнительная точка водоразбора.

1

Горячая вода

Холодная вода

8

2

3

4

5

6

7

9

Рис. 4а: Схема подключения к водопроводу

моделей серии Genie U

1

Предохранительный сливной клапан

2

Впускной клапан

3

  Душевая насадка

4

Металлический шланг

5

Смеситель

6

Дополнительная точка водоразбора
