4

electrolux

водонагреватели

5

нять температуру нагретой воды, сводит к
минимуму теплопотери и снижает энергопо-
требление водонагревателя.
Встроенный температурный регулятор: обе-
спечивает постоянный и надежный контроль
температуры воды в водонагревателе. С помо-
щью ручки регулировки Вы можете устанав-
ливать температуру нагрева до 75°C. Шкала
регулировки отмечена диапазоном:
MIN – низкая температура нагрева (30°C);
Eco – экономичный режим – 50-55°С;
MAX – высокая температура нагрева (75°C).
Простая и удобная эксплуатация и обслужива-
ние водонагревателя.

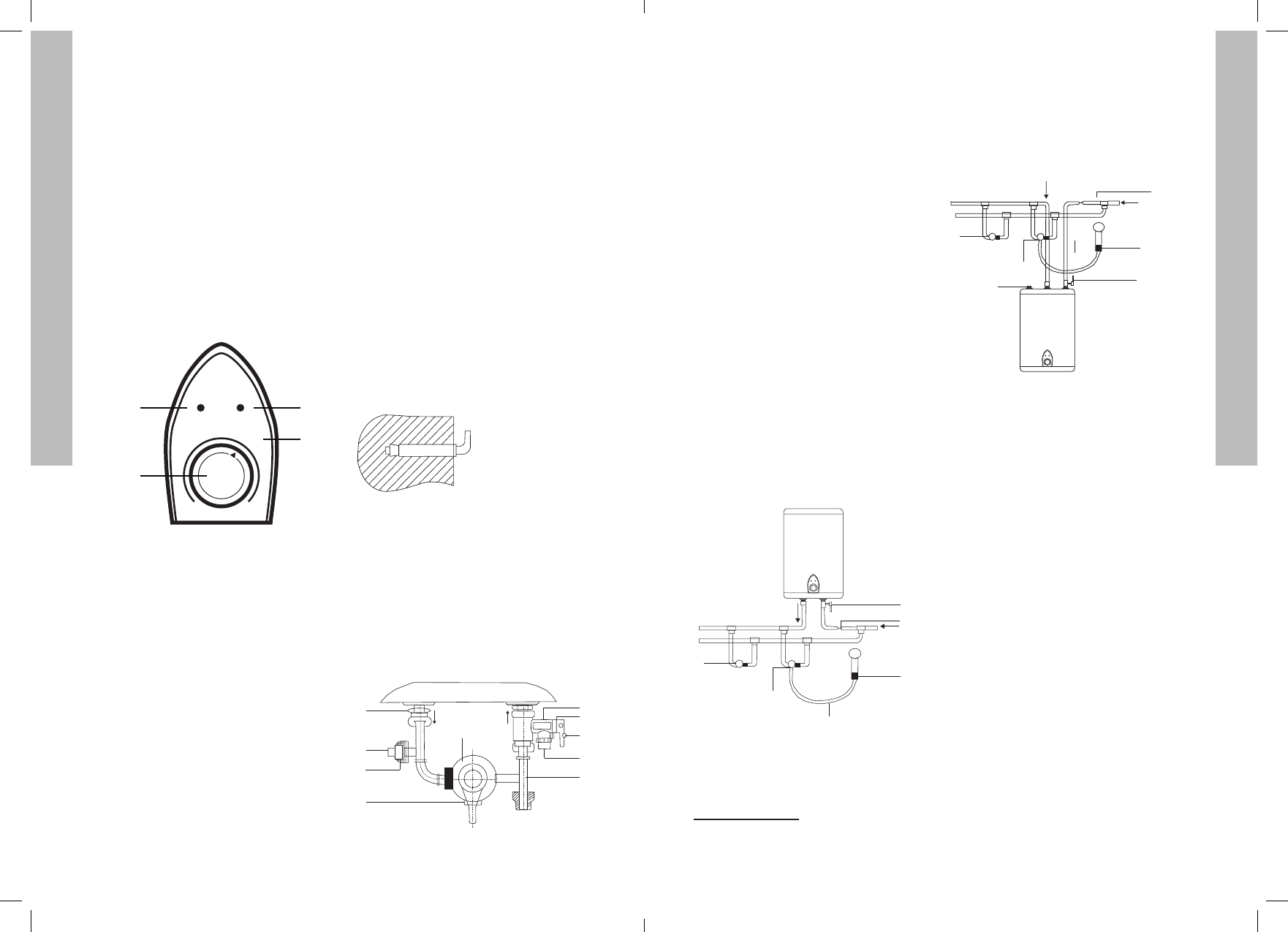

Панель управления

Power

Heating

ECO

MIN

MAX

1

4

2

3

1. Индикатор подключения к электросети
2. Индикатор нагрева.
3. Указатель настройки экономичного режима
4. Ручка регулировки температур

Индикатор

Power

 горит всегда, когда водо-

нагреватель подключен к электросети.
Индикатор нагрева

Heating

 горит всегда,

во время нагрева воды до заданной темпе-
ратуры.

Монтаж водонагревателя

Примечание:

Удостоверьтесь, что для установки элек-
трического водонагревателя используются
оригинальные детали, предоставленные
производителем, которые могут выдержать
вес наполненного водой водонагревателя.
Не устанавливайте водонагреватель на кре-
пление, пока не убедитесь, что крепление
установлено надежно. В противном случае,
электрический водонагреватель может

упасть со стены, что приведет к его повреж-
дению или может стать причиной серьезных
травм. При выборе мест под отверстия для
крепежных болтов, удостоверьтесь, что с
обеих сторон от стен ванной комнаты или
другого помещения до корпуса водонагре-
вателя имеется зазор не менее 0,2 м для
облегчения доступа при проведении техни-
ческого обслуживания в случае необходимо-
сти.

Электрический водонагреватель следует уста-
навливать на твердую вертикальную поверх-
ность (стену).
После выбора места монтажа определите
места под два крепежных болта с крюками
(в зависимости от спецификаций выбранного
изделия). Проделайте в стене два отверстия
необходимой глубины, соответствующие раз-
меру крепежных болтов, вставьте винты,
поверните крюк вверх, плотно затяните гайки,
а затем установите на него электрический
водонагреватель (см. рис. 2).

Крепежный анкер для монтажа

Рис. 2

Если ванная комната слишком мала для
установки водонагревателя, он может быть
установлен в любом другом помещении, защи-
щенном от попадания прямых солнечных лучей
и дождя. Однако для сокращения тепловых
потерь в трубопроводе водонагреватель сле-
дует устанавливать как можно ближе к месту
использования воды.

Подключение к водопроводу

Водонагреватель

1

Горячая
вода

Холодная

вода

G1/2”

G1/2”

2

3

4

5

9

8

7

6

10

Рис. 3

1

  Сливной предохранительный клапан.

2

  Ручка слива.

3

  Винт фиксации ручки слива.

4

  Отверстие для сброса давления воды (под-

ключения дренажной трубки).

5

  Тройник подсоединения холодной воды в

бак и смесительный узел.

6

  Подключение душа и/или смесителей.

7

  Тройник горячей воды (для подключения

следующей точки водоразбора).

8

  Заглушка трубы

**

.

9

  Патрубок вывода горячей воды.

10

  Смеситель/душ.

Для подключения водонагревателя к водопро-
воду применяются трубы диаметром G1/2.
Подключение обратного предохранительно-
го клапана: клапан следует устанавливать в
месте входа холодной воды (удостоверьтесь,
что гибкая сливная трубка установлена, на
отверстие спуска давления и слива воды и
направлена вниз в специальный дренаж для
удаления воды).
Во избежание протечек при подключении тру-
бопровода на концы резьбовых соединений
следует установить комплектные резиновые
уплотнительные прокладки.
Если необходимо реализовать систему водо-
снабжения на несколько водоразборных точек,
используйте способ соединения (см. рис. 4 и 4 а).

1

Горячая вода

Холодная вода

2

3

4

5

6

Рис. 4: Схема подключения к водопроводу

моделей серии Genie O

1

— Предохранительный сливной клапан

2

— Впускной клапан

** При отсутствии необходимости подключения водонагре-
вателя к последующей точке водоразбора устанавливается
заглушка.

3

— Душевая насадка

4

— Металлический шланг

5

— Смеситель

6

— Дополнительная точка водоразбора

1

Горячая вода

Холодная вода

2

3

4

5

6

7

Рис. 4а: Схема подключения к водопроводу

моделей серии Genie U

1

— Предохранительный сливной клапан

2

— Впускной клапан

3

— Душевая насадка

4

— Металлический шланг

5

— Смеситель

6

— Дополнительная точка водоразбора

7

— Магниевый анод

Подключение к электрической сети

Все водонагреватели накопительного типа
серии EWH рассчитаны на подключение к
электрической сети с однофазным напряжени-
ем 220/230 В. Перед подключением убедитесь,
что параметры электросети в месте подключе-
ния соответствуют параметрам, указанным на
табличке с техническими данными прибора.
При установке водонагревателя следует
соблюдать действующие правила электробе-
зопасности.
При установке водонагревателя в ванной
комнате или туалете следует принимать во
внимание ограничения, связанные с существо-
ванием запрещенного и защитного объемов
(пространств).

Запрещенный объем

 – это пространство,

ограниченное тангенциальными и вертикаль-
ными плоскостями по отношению к внешним
краям ванны, унитаза или душевого блока и
плоскостью, расположенной над ними или над
полом, если сантехника смонтирована на полу,
