1.3

КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ НАГРЕВАТЕЛЯ

Баки изготовлены из стального листа и проверено в 1,5 раза большим значением рабочего давления,
без внутреннего покрытия поверхности. Внутренняя поверхность резервуара эмалирована. К нижнему
дну резервуара приварен фланец, к которому привинчена крышка фланца. Между крышкой фланца

и  фланцем  вложено  уплотнительное  кольцо.  В  крышке  фланца  имеются  гильзы  для  размещения
датчиков  регулирующего  термостата  и  термометра.  На  гайке  М8  установлен  анодный  стержень.
Резервуар с  водой  изолирован твердой  полиуретановой  пеной.  Электропроводка  располагается под
пластиковой  съемной  крышкой.  Температуру  воды  можно  установить  термостатом.  К  напорной
емкости приварен теплообменник (теплообменники).

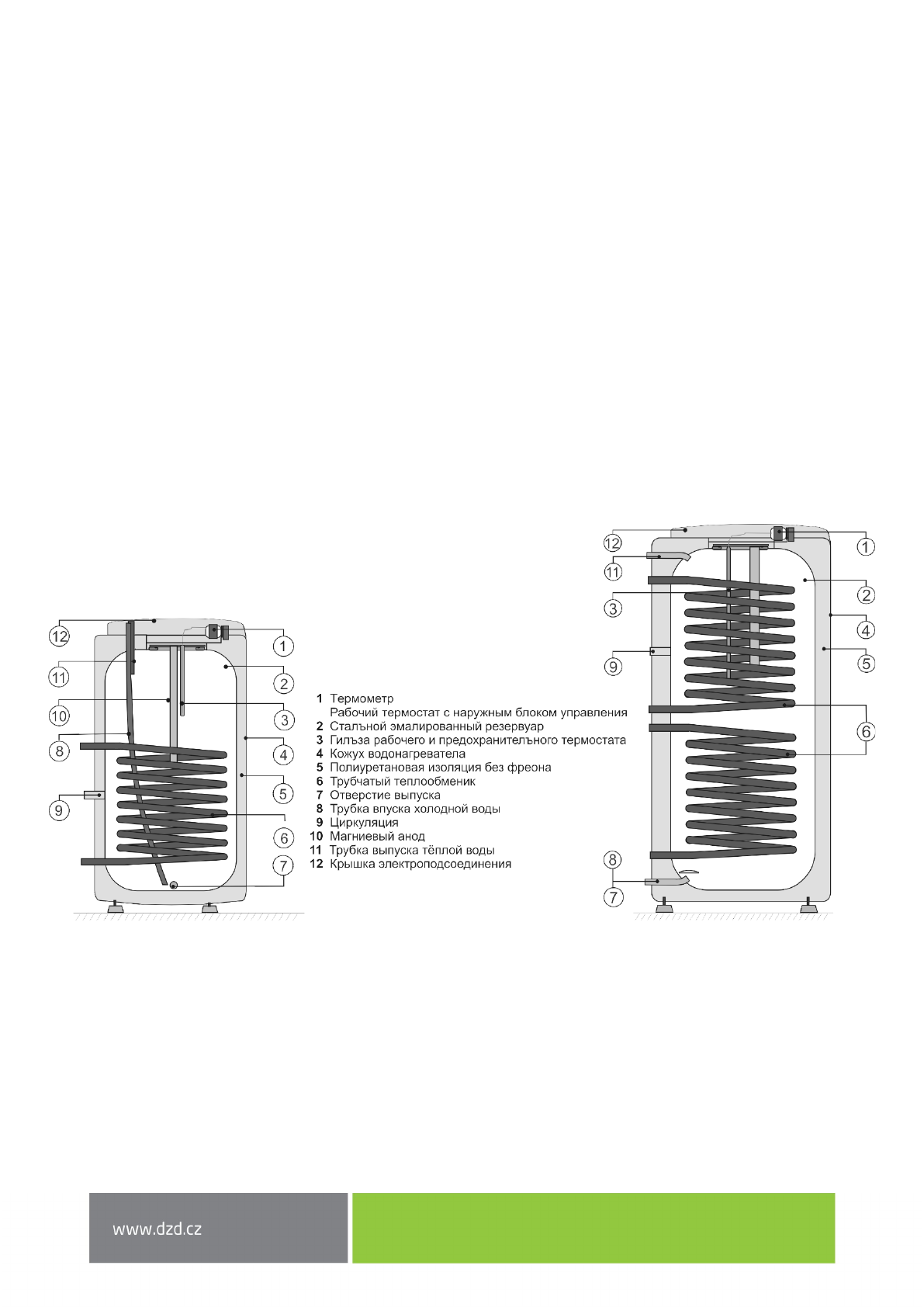

Описание основных частей нагревателя

по отдельным типам (Рисунок 1, Рисунок 2, Рисунок 3).

Размеры нагревателей

(Рисунок 4, Рисунок

, Рисунок 6, Рисунок 7, Рисунок 8, Рисунок 9)

и (Таблица 2, Таблица 3, Таблица

, Таблица 7, Таблица 8)

Техническое описание:

OKC 100 NTR, OKC 125 NTR, OKC 160 NTR, OKC 200 NTR, OKC 250 NTR, OKC 200

NTRR, OKC 250 NTRR
