ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

2.5.1

ОСНОВНАЯ ИНФОРМАЦИЯ ДЛЯ ПОДКЛЮЧЕНИЯ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

•

Проверить  расположение  датчика  термостата  в  гильзе,  означающее  установку

до упора.

•

Водонагреватель  можно  подключить  к  любому  котлу  водяного  отопления

мощностью  до  50  кВт.  После  выверки  расстояния  от  стены  присоедините

провод внешнего защитного подключения!

•

Электрическое  питание  водонагревателя

–

прямо  от  котла  управляющим

напряжением 230 В/50 Гц.

•

Для подключения можно использовать гибкий кабель CYSY 4Cx0,75.

•

Присоединительные клеммы обозначены на клеммной плате водонагревателя.

2.5.2

СПОСОБЫ ПОДКЛЮЧЕНИЯ ЭЛЕКТРОННОГО ТЕРМОСТАТА

Электрическое подключение водонагревателей следующих типов:

OKC 200 NTR, OKC 200 NTRR, OKC 250 NTRR,

OKC160 NTR/HV

-

на  клемме  2

–

напряжение  при  нагретом

водонагревателе

-

на  клемме  1

–

напряжение  при  не  нагретом

водонагревателе

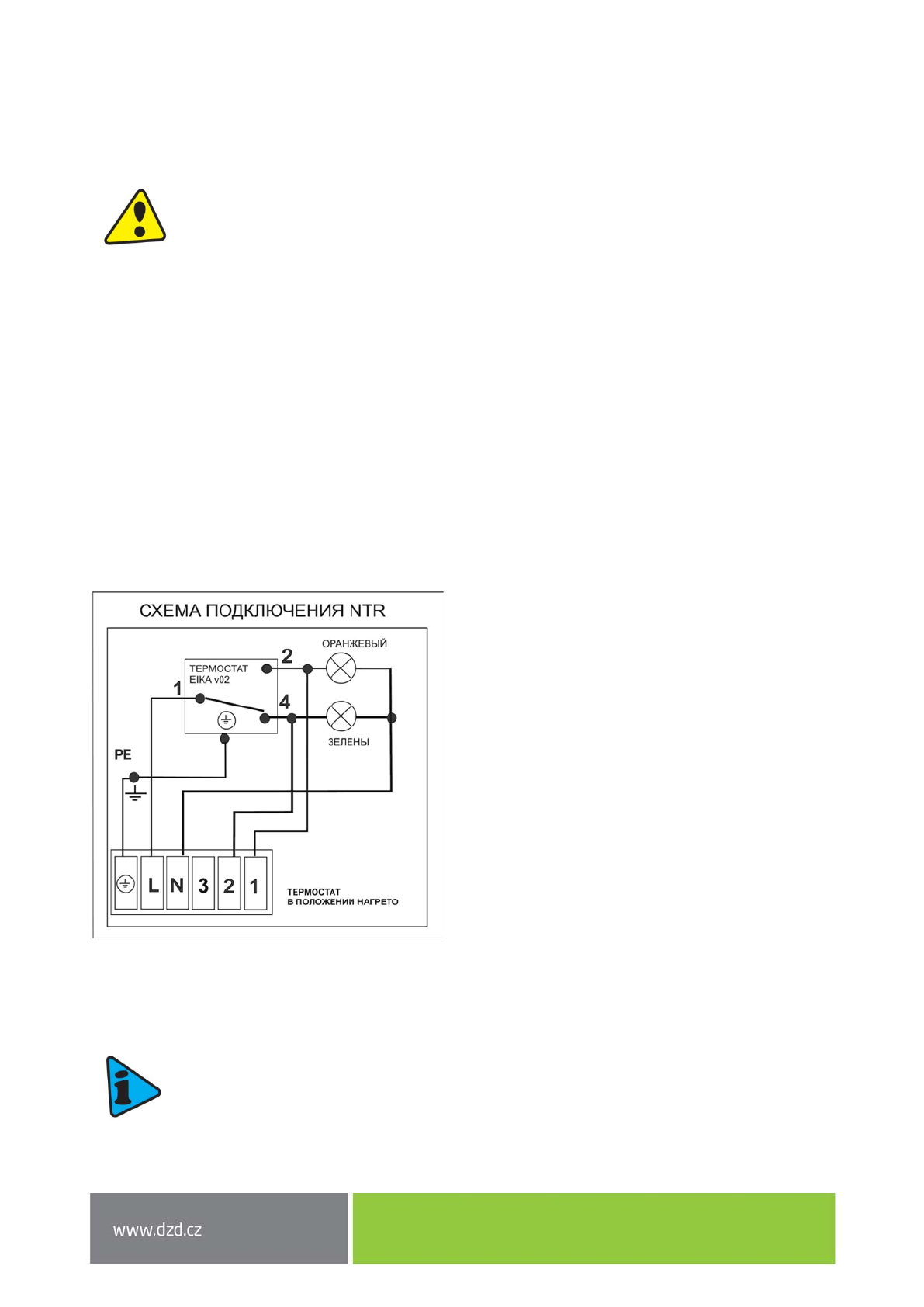

Рисунок

16

На панели управления имеется контактный термометр для контроля температуры

воды,  управление  капиллярным  термостатом  для

настройки  требуемой

температуры  воды  и  две  сигнальные  лампочки:  зеленая  (бойлер  нагрелся),

оранжевая (бойлер продолжает нагреваться).
